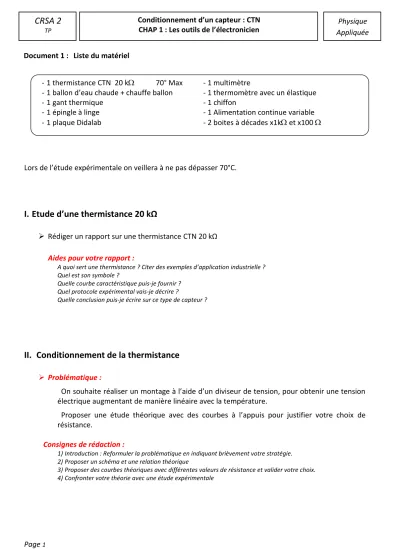

CRSA 2

TP

Physique Appliquée Conditionnement d’un capteur : CTN

CHAP 1 : Les outils de l’électronicien Document 1 : Liste du matériel

Lors de l’étude expérimentale on veillera à ne pas dépasser 70°C.

I. Etude d’une thermistance 20 kΩ

➢ Rédiger un rapport sur une thermistance CTN 20 kΩ

Aides pour votre rapport :

A quoi sert une thermistance ? Citer des exemples d’application industrielle ? Quel est son symbole ?

Quelle courbe caractéristique puis-je fournir ? Quel protocole expérimental vais-je décrire ?

Quelle conclusion puis-je écrire sur ce type de capteur ?

II. Conditionnement de la thermistance

Problématique :

On souhaite réaliser un montage à l’aide d’un diviseur de tension, pour obtenir une tension électrique augmentant de manière linéaire avec la température.

Proposer une étude théorique avec des courbes à l’appuis pour justifier votre choix de résistance.

Consignes de rédaction :

1) Introduction : Reformuler la problématique en indiquant brièvement votre stratégie.

2) Proposer un schéma et une relation théorique

3) Proposer des courbes théoriques avec différentes valeurs de résistance et valider votre choix.

4) Confronter votre théorie avec une étude expérimentale

- 1 thermistance CTN 20 k 70° Max - 1 multimètre

- 1 ballon d’eau chaude + chauffe ballon - 1 thermomètre avec un élastique

- 1 gant thermique - 1 chiffon

- 1 épingle à linge - 1 Alimentation continue variable

- 1 plaque Didalab - 2 boites à décades x1k et x100 
