Étude du comportement des fluides magnétorhéologiques (MR) en compression-cisaillement simultanée

UNIVERSITÉ DE SHERBROOKE

Faculté de génie

Département de génie mécanique

Étude du comportement des uides

magnétorhéologiques (MR) en

compression-cisaillement simultanée

Thèse de doctorat

Spécialité : génie mécanique

Jean-Philippe LUCKING BIGUÉ

Jury : Jean-Sébastien PLANTE (directeur)

François CHARRON (codirecteur)

Richard ARÈS

Yves ST-AMANT

Mathieu PICARD

RÉSUMÉ

Les uides magnétorhéologiques (MR) sont des uides intelligents dont la viscosité appa-rente peut être modiée rapidement (<1ms) par l'application d'un champ magnétique ex-terne. À l'aide de cette caractéristique unique, les embrayages MR permettent de moduler rapidement un couple entre deuxsurfaces sans contact mécanique direct. De construction simple et robuste, les embrayages MR orent ainsi un potentiel remarquable d'innovation pour diverses applications robotiques nécessitant un contrôle rapide et une haute abilité, comme dans les domaines de l'automobile [10], de l'aéronautique [16] ou de l'interaction humaine [77].

À ce jour, les embrayages MR exploitent le uide MR strictement en cisaillement pur. Dans de telles conditions, la densité de couple des embrayages est limitée par l'optimisation de la mécanique des embrayages (ex. : poids) [63] et les propriétés fondamentales des uides MR (ex. : contrainte) [11]. Alors qu'en cisaillement pur, la contrainte des uides MR est limitée à ∼100 kPa, des études récentes démontrent qu'elle peut être augmentée d'un ordre de grandeur (>1000 kPa) lorsque le uide MR est soumis à une compression, avant d'être cisaillé [89]. La combinaison de la compression et du cisaillement du uide MR pourrait ainsi décupler la densité de couple des embrayages MR, mais ce phénomène d'agrégation assistée par compression, aussi appelé squeeze-strengthening ou super-strong (SS), est toujours très mal compris. Beaucoup d'incertitude persiste quant à l'origine exacte du phénomène [45], des conditions qui le favorisent [55] [75] et des eets qu'il engendre [31]. Dans le but ultime d'augmenter la densité de couple des embrayages MR à l'aide du phénomène SS, le présent projet de recherche vise à étudier le comportement rhéologique des uides MR dans des conditions de compression et de cisaillement simultané an d'en comprendre les conditions qui favorisent le phénomène d'augmentation des contraintes. Pour ce faire, un banc d'essai permettant la compression pure, le cisaillement pur et la compression-cisaillement simultanée des uides MR est conçu et utilisé pour étudier le uide MR lorsque soumis à des conditions de chargement typique des embrayages MR. Les résultats expérimentaux issus de cette vaste étude expérimentale permettront d'établir un lien direct entre ce phénomène et le celui de ltration, duquel un modèle prédictif sera proposé. À l'aide du modèle théorique, le phénomène SS sera étudié à l'aide de diverses compositions de uide MR (ex. : concentration, taille des particules, viscosité) et diérentes géométries de compression, ce qui permettra de valoriser le modèle pour la conception préliminaire d'embrayages MR qui exploitent le phénomène SS.

Mots-clés : Embrayage magnétorhéologique; Rhéologie; Compression; Cisaillement; Fil-tration; Péclet; Squeeze-Strengthening

REMERCIEMENTS

La réussite ne s'accomplit jamais seul. J'aimerais ainsi remercier toutes les personnes ayant eu une inuence importante sur mon parcours menant au doctorat.

Tout d'abord, j'aimerais présenter mes remerciements à ma famille. À mes parents, Marc et Susan, pour leur amour inconditionnel. C'est grâce à leur liberté d'esprit et leur foi dans les bienfaits de l'éducation, si j'ai pu poursuivre mes études durant tant d'années. À Léa, ma conjointe, merci pour son optimisme infaillible, qui m'a poussé pendant toutes ces années. Merci pour son appui moral, ses encouragements et aussi de me permettre de décrocher lorsque le temps est venu. À Théo, mon ls, pour être le petit rayon de soleil qu'il est. Tout est plus facile avec ses merveilleux sourires et son énergie débordante. Je dois aussi un grand merci à mes collègues et collaborateurs. Tout d'abord, merci à mon directeur, Jean-Sébastien, pour sa passion et sa créativité qui nous force à tirer le meilleur de nous-mêmes. Merci aussi à François, mon codirecteur, pour son pragmatisme et sa clarté d'esprit. Il sait toujours faire ressortir l'essentiel d'une discussion pour nous aider à avancer. Un merci tout spécial au professeur Martin Brouillette, du laboratoire Locus, pour ses enseignements sur les nombres adimensionnels. Ses commentaires pertinents ont grandement inuencé mon travail. Merci à mes collègues du laboratoire CAMUS, pour leur travail acharné, discussions passionnées et leurs mille et une réponses à mes question-nements.

Finalement, j'aimerais aussi souligner la contribution nancière du Fonds de recherche du Québec - Nature et technologies (FRQNT) qui m'a octroyé une bourse d'études ainsi que l'organisme MITACS, qui m'a permis de réaliser plusieurs stages en entreprise dans le domaine aéronautique durant les années de mon doctorat.

TABLE DES MATIÈRES

1 INTRODUCTION 1

1.1 Mise en contexte . . . 1

1.2 Problématique . . . 3

1.3 Dénition du projet de recherche . . . 3

1.4 Objectifs du projet de recherche . . . 4

1.4.1 Question de recherche . . . 4 1.4.2 Objectif principal . . . 4 1.4.3 Objectifs secondaires . . . 4 1.5 Contributions originales . . . 5 1.6 Plan du document . . . 5 2 ÉTAT DE L'ART 7 2.1 Fluides magnétorhéologiques . . . 7 2.1.1 Composition . . . 8 2.1.2 Propriétés . . . 10 2.1.3 Comportement rhéologique . . . 17 2.2 Embrayages MR . . . 19 2.2.1 Principe de fonctionnement . . . 19 2.2.2 Circuit magnétique . . . 20 2.2.3 Embrayages usuels . . . 24

2.3 Augmentation des contraintes par compression . . . 28

2.3.1 Observations microscopiques . . . 29

2.3.2 Observations macroscopiques . . . 29

2.3.3 Origine des contraintes . . . 30

2.3.4 Filtration . . . 32 2.3.5 Embrayages . . . 33 2.4 Conclusion . . . 40 3 BANC D'ESSAI 41 3.1 Requis et performances . . . 41 3.2 Composantes principales . . . 43 3.3 Embrayage MR . . . 43 3.4 Validations . . . 46 3.4.1 Circuit magnétique . . . 46 3.4.2 Cisaillement pur . . . 49 3.4.3 Compression pure . . . 50

3.4.4 Aggrégation assistée par compression . . . 55

3.5 Conclusion . . . 57

4 FILTRATION DES FLUIDES MR 59 4.1 Avant-propos . . . 59

4.2 Abstract . . . 60 4.3 Introduction . . . 61 4.3.1 Background . . . 61 4.3.2 Proposed research . . . 63 4.4 Theory . . . 63 4.4.1 Péclet number . . . 63

4.4.2 Rheological behavior of yield stress uids . . . 66

4.5 Methodology . . . 67 4.5.1 Test apparatus . . . 67 4.5.2 Materials . . . 69 4.5.3 Methods . . . 69 4.6 Results . . . 71 4.6.1 Pure shear . . . 71

4.6.2 Pure squeeze (+SAOS) . . . 72

4.6.3 Squeeze-shear (+SAOS) . . . 75

4.7 Discussion . . . 76

4.7.1 Pure squeeze (+SAOS) . . . 76

4.7.2 Simultaneous squeeze-shear (+SAOS) . . . 79

4.8 Conclusion . . . 81 5 COMPRESSION PURE 83 5.1 Avant-propos . . . 83 5.2 Abstract . . . 84 5.3 Introduction . . . 85 5.3.1 Background . . . 85 5.3.2 Proposed research . . . 88

5.4 Péclet number for magnetorheological uids under pure compression . . . . 88

5.5 Methodology . . . 91

5.5.1 Experimental tests . . . 91

5.5.2 Test apparatus . . . 93

5.5.3 Interface geometries . . . 94

5.5.4 Materials . . . 94

5.6 Results and discussion . . . 95

5.6.1 MRF typical behavior . . . 96 5.6.2 Squeeze-strengthening behavior of MRF . . . 97 5.7 Conclusion . . . 101 6 COMPRESSION-CISAILLEMENT SIMULTANÉE 103 6.1 Avant-propos . . . 103 6.2 Abstract . . . 104 6.3 Introduction . . . 105 6.3.1 Background . . . 105 6.3.2 Proposed research . . . 107

6.4 MRF behavior under simultaneous squeeze-shear . . . 107

TABLE DES MATIÈRES vii 6.4.2 MRF strengthening behavior under simultaneous

squeeze-shear . . . 110

6.5 Methodology . . . 111

6.5.1 Experimental procedure . . . 111

6.5.2 Test apparatus . . . 112

6.5.3 MRF formulations . . . 113

6.6 Results and discussion . . . 113

6.6.1 MRF typical behavior . . . 114 6.6.2 Squeeze-strengthening behavior of MRF . . . 116 6.7 Conclusion . . . 121 7 CONCLUSION 123 7.1 Résumé . . . 123 7.2 Contributions originales . . . 124 7.3 Travaux futurs . . . 125

LISTE DES FIGURES

1.1 Concepts d'architectures pour le contrôle primaire du vol d'aéronefs. . . 2

1.2 Architectures optimisées pour le contrôle primaire du vol d'aéronefs. . . 3

2.1 Représentation microscopique d'un uide MR. . . 7

2.2 Propriétés magnétiques des matériaux ferromagnétiques usuels. . . 12

2.3 Perméabilité magnétique théorique d'un uide MR en fonction de la concen-tration volumique en particules. . . 13

2.4 Propriétés magnétiques réelles (expérimentales) des uides MR. . . 13

2.5 Contrainte d'écoulement τ0 maximale d'un uide MR fonction de la concen-tration φ. Les données de Lord proviennent des ches techniques [52]. . . . 15

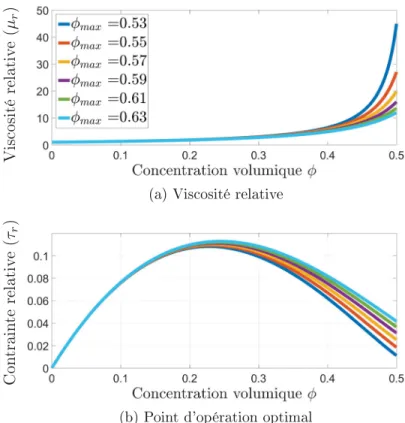

2.6 Impact de la concentration sur la viscosité du uide MR. . . 17

2.7 Comportement phénoménologique du uide MR. . . 18

2.8 Mode de fonctionnement des uides MR. . . 19

2.9 Congurations d'embrayage MR typiques. . . 20

2.10 Congurations d'embrayage MR optimisés. . . 20

2.11 Établissement du ux magnétique dans un embrayage MR. . . 21

2.12 Embrayage MR breveté par J. Rabinow en 1951 [67]. . . 24

2.13 Embrayage MR breveté Lord corporation en 1998 [12]. . . 25

2.14 Prototypes d'embrayages du projet ENV404. . . 26

2.15 Densité de couple des embrayages MR en fonction du couple nominal. Don-nées expérimentales (marqueurs) prises du tableau 2.2. La simulation (ligne pointillée) représente le couple maximale obtenu par simulation numérique (voir sous-section 2.2.2) . . . 27

2.16 Embrayage MR de 700 Nm qui sert de diérentiel central dans un automo-bile, modié de [28]. . . 28

2.17 Formation de colonnes lors de la compression lente d'un uide MR . . . 29

2.18 Banc d'essai utilisé pour étudier le SS, modié de [82]. . . 30

2.19 Contrainte d'écoulement (mesuré en cisaillement) dans un uide MR à haute concentration (φ = 0.45) suite à la compression lente, gure modiée de [82]. 31 2.20 Évolution des modules d'élasticité (G') et de perte (G) durant la compres-sion d'un uide MR à faible concentration (φ = 0.05) [85]. . . 32

2.21 Type d'appareillage pour la compression des uides MR. . . 33

2.22 Concept d'embrayage MR à écrouissage par rouleaux [57]. . . 34

2.23 Concept d'embrayage MR à écrouissage par arc de cercle [58]. . . 34

2.24 Géométries utilisés an de valider les performances d'un embrayage MR à écrouissage. Prototypes fabriqués à l'Université de Sherbrooke dans le cadre du projet ENV-404. . . 35

2.25 Validation des performances d'un embrayage MR à écrouissage. . . 35

2.26 Embrayage MR avec rotor décentré. . . 36

2.27 Résultats expérimentaux issus de l'embrayage de la gure 2.26, adapté de [5]. 37 2.28 Embrayage MR avec un circuit magnétique double. . . 38

3.1 Banc d'essai conçu pour la caractérisation expérimentale des uides MR en

compression et en cisaillement simultané. . . 44

3.2 Vue intérieure de l'embrayage MR de compression/cisaillement en congu-ration disque. . . 44

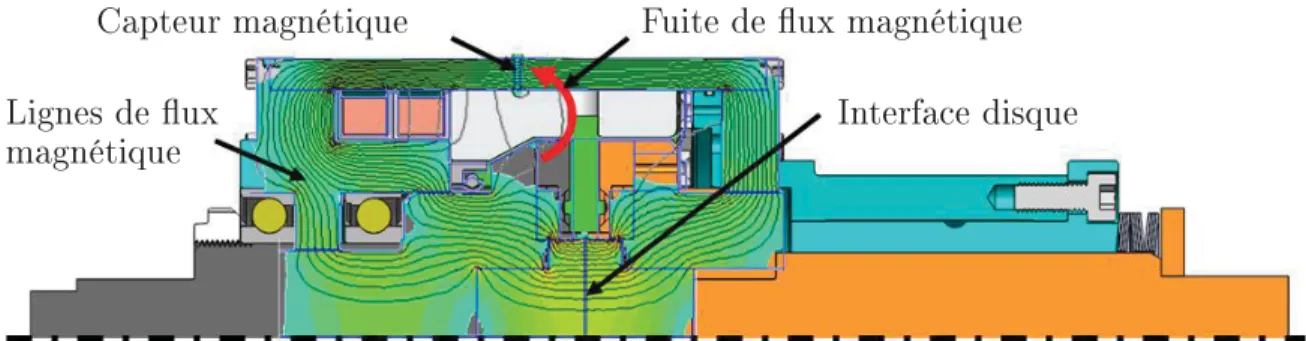

3.3 Vue en coupe de l'embrayage MR avec superposition des lignes de ux magnétique provenant d'une simulation FEMM (Finite Element Method Magnetics). . . 45
