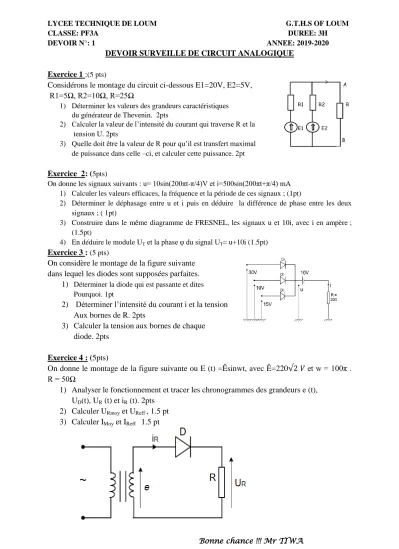

DEVOIR SURVEILLE DE CIRCUIT ANALOGIQUE Exercice 1 :

LYCEE TECHNIQUE DE LOUM G.T.H.S OF LOUM

CLASSE: PF3A DUREE: 3H

DEVOIR N°: 1 ANNEE: 2019-2020

DEVOIR SURVEILLE DE CIRCUIT ANALOGIQUE

Exercice 1 :

Considérons le montage du circuit ci-dessous E1=20V, E2=5V, R1=5Ω, R2=10Ω, R=25Ω

1) Déterminer les valeurs des grandeurs caractéristiques du générateur de Thevenin. 2pts

2) Calculer la valeur de l’intensité du courant qui traverse R et la tension U. 2pts

3) Quelle doit être la valeur de R pour qu’il est transfert maximal de puissance dans celle –ci, et calculer cette puissance. 2pt

Exercice 2: (

On donne les signaux suivants : u= 10sin(200πt-π/4)V et i=500sin(200πt+π/4) mA 1) Calculer les valeurs efficaces, la fréquence et la période de ces signaux ; (1pt)

2) Déterminer le déphasage entre u et i puis en déduire la différence de phase entre les deux signaux ; ( 1pt)

3) Construire dans le même diagramme de FRESNEL, les signaux u et 10i, avec i en ampère ; (1.5pt)

4) En déduire le module UT et la phase φ du signal UT= u+10i (1.5pt)

Exercice 3 :

On considère le montage de la figure suivante dans lequel les diodes sont supposées parfaites.

1)

2) Déterminer l’intensité du courant i et la tension Aux bornes de R. 2pts

3) Calculer la tension aux bornes de chaque diode. 2pts

Exercice 4 : (5pts)

On donne le montage de la figure suivante ou E (t) =Êsinwt, avec Ê=220√2 𝑉 et w = 100π . R = 50Ω

1) Analyser le fonctionnement et tracer les chronogrammes des grandeurs e (t), U

(t), U

(t) et i

(t). 2pts

2) Calculer U

et U

, 1.5 pt 3) Calculer I

et I

1.5 pt

Bonne chance !!! Mr TIWA
