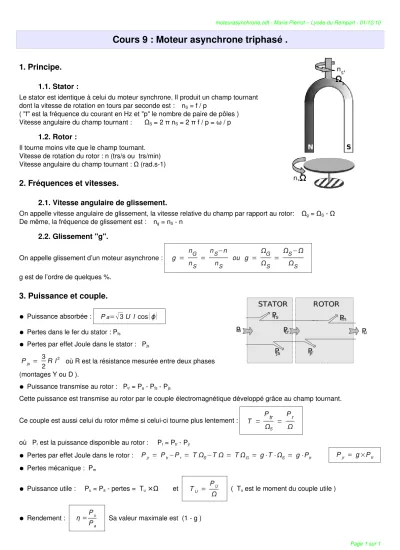

Cours 9 : Moteur asynchrone triphasé .
1. Principe.
1.1. Stator :
Le stator est identique à celui du moteur synchrone. Il produit un champ tournant dont la vitesse de rotation en tours par seconde est : OnS = f / pO
( "f" est la fréquence du courant en Hz et "p" le nombre de paire de pôles ) Vitesse angulaire du champ tournant : OΩS = 2 nπ S = 2 f / p = / pπ ω O
1.2. Rotor :
Il tourne moins vite que le champ tournant.
Vitesse de rotation du rotor : n (trs/s ou trs/min) Vitesse angulaire du champ tournant : (rad.s1)Ω
2. Fréquences et vitesses.
2.1. Vitesse angulaire de glissement.
On appelle vitesse angulaire de glissement, la vitesse relative du champ par rapport au rotor: OΩg = ΩS ΩO De même, la fréquence de glissement est : Ong = nS nO
2.2. Glissement "g".
On appelle glissement d’un moteur asynchrone : g = nG
nS = nS−n
nS ou g = ΩG ΩS =
ΩS−Ω ΩS g est de l’ordre de quelques %.
3. Puissance et couple.
● Puissance absorbée : Pa=
3U I cos
ϕ
● Pertes dans le fer du stator : Pfs
● Pertes par effet Joule dans le stator : Pjs Pjs = 3
2R I2 où R est la résistance mesurée entre deux phases (montages Y ou D ).
● Puissance transmise au rotor : Ptr = Pa Pfs PjsO
Cette puissance est transmise au rotor par le couple électromagnétique développé grâce au champ tournant.
Ce couple est aussi celui du rotor même si celuici tourne plus lentement : T = Ptr ΩS = Pr
Ω
où Pr est la puissance disponible au rotor : OPr = Ptr PjrO
● Pertes par effet Joule dans le rotor : Pjr = Ptr−Pr = TΩS−TΩ = TΩG = g ∙ T ∙ΩS = g ∙ Ptr
● Pertes mécanique : Pm
● Puissance utile : OPu = Pa pertes = Tu ⨯ΩO et TU = PU
Ω ( Tu est le moment du couple utile )
● Rendement : η=Pu
Pa Sa valeur maximale est (1 g )
