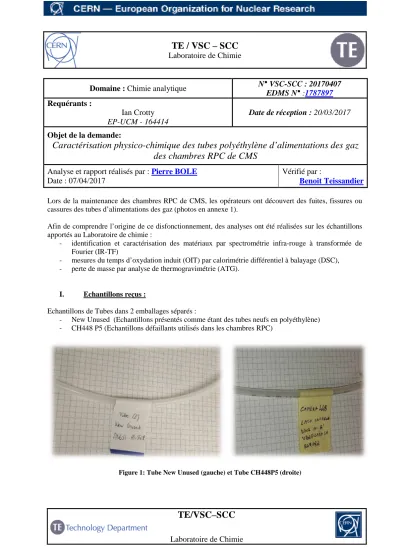

TE/VSC–SCC
Laboratoire de Chimie
TE / VSC – SCC
Laboratoire de Chimie
Domaine : Chimie analytique N° VSC-SCC : 20170407 EDMS N° :1787897 Requérants :
Ian Crotty
EP-UCM - 164414Date de réception : 20/03/2017
Objet de la demande:
Caractérisation physico-chimique des tubes polyéthylène d’alimentations des gaz des chambres RPC de CMS
Analyse et rapport réalisés par : Pierre BOLE Date : 07/04/2017
Vérifié par :
Benoit Teissandier
Lors de la maintenance des chambres RPC de CMS, les opérateurs ont découvert des fuites, fissures ou cassures des tubes d’alimentations des gaz (photos en annexe 1).
Afin de comprendre l’origine de ce disfonctionnement, des analyses ont été réalisées sur les échantillons apportés au Laboratoire de chimie :
- identification et caractérisation des matériaux par spectrométrie infra-rouge à transformée de Fourier (IR-TF)
- mesures du temps d’oxydation induit (OIT) par calorimétrie différentiel à balayage (DSC), - perte de masse par analyse de thermogravimétrie (ATG).
I. Echantillons reçus :
Echantillons de Tubes dans 2 emballages séparés :
- New Unused (Echantillons présentés comme étant des tubes neufs en polyéthylène) - CH448 P5 (Echantillons défaillants utilisés dans les chambres RPC)
Figure 1: Tube New Unused (gauche) et Tube CH448P5 (droite)
TE/VSC–SCC
Laboratoire de Chimie
II. Préparation des échantillons :Les échantillons ont été prélevés sur une extrémité de chaque tube sur des zones exemptent de marquage et découpés en morceau de 1-2 mm2 pour les mesures de DSC et ATG. En IR-TF, les tubes ont simplement été découpé de façon a analysé l’intérieur, l’extérieur et la tranche.
III. Technique analytiques et instruments de mesure :
• Spectrométrie Infra-Rouge à Transformée de Fourier o Instrument : Bruker Vertex 70
o Mode : ATR Helios (cristal diamant) o Nombre de scan : 48 scans
o Résolution : 4 cm-1
o Gamme de mesure : de 370 cm-1 à 4000 cm-1 o Source : MIR
o Détecteur : RT-DLa TGS
• Differential Scanning Colorimetry (DSC)
Les échantillons subissent une montée en température sous Azote de 30°C à 190°C à 10°C/min. Puis un Isotherme à 190°C. L’OIT est le temps à l’isotherme entre le moment ou l’air est introduit et le début du pic exothermique d’oxydation.
o Instrument : DSC SETARAM 131 o Creuset : aluminium 30 μL, sans couvercle o Traitement thermique :
30°C – 190°C 10°C/min (sous azote)
Isotherme 190°C (sous air) o Débit des Gaz : 50 mL/min
o Environ 18 mg d’échantillon
• Analyse de thermogravimétrie (TGA)
o Instrument : ATD/ATG SETARAM Labsys EVO o Creuset : aluminium 80 μL, sans couvercle o Traitement thermique : 30°C-250°C 5°C/min o Gaz : Air, 20 mL/min
o Environ 10 mg d’échantillon
IV. Résultats des analyses par IR-TF :
Extérieur
Tranche
Intérieur
Figure 2: Echantillon de DSC, ATG (gauche) et IR-TF (droite)
TE/VSC–SCC
Laboratoire de Chimie
• Analyse « New Unused »
Dans le sachet « New Unused», deux tubes de couleur et de textures différentes étaient présents. Une analyse IR-TF a été réalisée afin de déterminer la nature de ces matériaux.
Spectres IR-TF réalisés en ATR (Diamant) des deux tubes A et B :
Ces spectres montrent que les tubes A et B sont de nature différentes. Le spectre IR-TF du tube A est caractéristiques d’un polyéthylène (PE), tandis que le spectre du tube B est caractéristique d’un polytétrafluoroéthylène (PTFE ou Teflon).
Le PTFE étant interdit dans les zones expérimentales en souterrain, cet échantillon a été considéré comme une erreur d’étiquetage (ou autre) et n’a pas été pris en compte pour la suite des analyses.
500 1000
1500 2000
2500 3000
3500 4000
Wavenumber cm-1
0.00.20.40.60.81.01.21.4
Absorbance Units
Figure 3: Les deux tubes de l'emballage "Tube New Unused"
A B
B
A
TE/VSC–SCC
Laboratoire de Chimie
Spectres du tube A « New Unused»: Intérieur – Extérieur – Tranche – Référence ATR diamant
Le pic présent entre 1700 cm-1 et 1750 cm-1 sur l’extérieur du Tube New Unused (spectre rouge), correspond aux liaisons carbonyle (C=O). Dans le cas du polyéthylène ce pic démontre un début d’oxydation du matériel sur la surface externe seulement.
1000 1500
2000 2500
3000 3500
4000
Wavenumber cm-1
0.00.10.20.30.40.50.6
Absorbance Units
1200 1300
1400 1500
1600 1700
1800
Wavenumber cm-1
0.000.020.040.060.080.100.120.14
Absorbance Units
Liaisons C-H
Liaisons C=C
Liaisons carbonyles C=O
TE/VSC–SCC
Laboratoire de Chimie
• Analyse « CH448 P5 »
Spectres du tube CH448 P5 : Intérieur – Extérieur – Tranche – Référence ATR diamant
Comme dit précédemment, le pic présent entre 1700 cm-1 et 1750 cm-1 correspond aux liaisons carbonyle (C=O). Ce pic est présent sur les spectres intérieurs, extérieur et tranche du tube CH448 P5. Dans le cas de ce tube (réf. CH448 P5) ces pics démontrent un début d’oxydation du matériel sur l’ensemble du tube.
A la suite de ces résultats et afin de mesurer la résistance à l’oxydation des deux échantillons, des analyses d’OIT par DSC ont été réalisées.
1000 1500
2000 2500
3000 3500
4000
Wavenumber cm-1
0.00.10.20.30.40.50.6
Absorbance Units
1200 1300
1400 1500
1600 1700
1800
Wavenumber cm-1
0.000.020.040.060.080.100.120.14
Absorbance Units
Liaisons carbonyles C=O
Liaisons C-H
Liaisons C=C
TE/VSC–SCC
Laboratoire de Chimie
V. Résultats des analyses par DSC :• Détermination de la température de fusion (durant la rampe de température) o Régime non isotherme 30°C – 190°C 10°C/min sous Azote
Pic Fusion Remarque
Tube New Unused 113 °C /
Tube CH448 P5 116 °C Pic exothermique à partir de 150 °C avec un max à 167 °C
Les températures de fusion montrent qu’il s’agit pour les deux tubes de polyéthylène basse densité (LDPE).
Tube out CH448_20°C-190°C_atm N2_50ml/min
Sample Temperature (°C)
200 150
100 50
0
HeatFlow |sc (mW)
5
0
-5
-10
-15
-20 Exo
Fusion Heat : 85.99 (J/g) Peak Maximum : 116.384 (°C)
Degradation Heat : -4.626 (J/g) Peak Maximum : 167.619 (°C) Onset : 150.232 (°C) Tube New Unused_20°C-190°C Iso_atm N2_50ml/min
Sample Temperature (°C)
200 150
100 50
0
HeatFlow (mW)
5
0
-5
-10
-15
-20 Exo
Fusion Heat : 72.783 (J/g) Peak Maximum : 113.257 (°C)
Figure 4: Thermogramme non-isotherme des tubes New Unused (gauche) et CH448 P5 (droite)
TE/VSC–SCC
Laboratoire de Chimie
• Détermination du Temps d’Oxydation Induit (OIT) o Régime isotherme 190°C sous Air
Tube New Unused Tube CH448 P5
OIT (min) 0.7 0.3
Ce résultat indique un OIT de moins d’une minute donc quasiment nul. Donc une absence de protection à l’oxydation.
Time (min)
25 20
15 10
5 0
HeatFlow (mW)
3
2.5
2
1.5
1
0.5
0
-0.5
Oxydation
OIT : 0.7 (min)
Tube New Unused
Time (min)
25 20
15 10
5 0
HeatFlow (mW)
2.5
2
1.5
1
0.5
0
-0.5
OIT : 0.3 (min)
Tube CH448 P5
Oxydation
TE/VSC–SCC
Laboratoire de Chimie
VI. Résultats des analyses par TGA :• Détermination de la perte de masse Thermogrammes TGA
Perte de Masse
Tube New Unused 1.69%
Tube CH448 P5 2.76%
La perte de masse du tube utilisé à CMS (CH448 P5) est légèrement plus importante que dans le cas du tube neuf. Ce résultat semble indiquer une dégradation de ce matériel liée à son utilisation. Cependant, compte tenu de la faible différence entre ces deux mesures, il est difficile d’être absolument catégorique.
TE/VSC–SCC
Laboratoire de Chimie
VII. Conclusions :Le tube PTFE a été considéré comme une erreur puisqu’il est interdit en milieu radiatif.
Les analyses par IR-TF ont montré que :
- le tube New Unused commence légèrement à être affecté par l’oxydation sur sa partie extérieure.
Pour l’instant, ses caractéristiques mécaniques ne sont pas affectées.
- le tube CH448 P5 installé dans CMS depuis plusieurs années est affecté par l’oxydation sur sa partie extérieure, intérieure et dans la tranche ce qui explique qu’il ait perdu ses caractéristiques mécaniques et donc qu’il se fissure et/ou casse.
Les mesures d’OIT des tubes New Unused et CH448 P5 utilisés pour l’alimentation en gaz des RPC de CMS confirme que ces tubes ne sont pas ou plus protégés contre l’oxydation (respectivement de 0.7 min et 0.3min) et donc perdent leurs caractéristiques mécaniques et se dégradent rapidement.
TE/VSC–SCC
Laboratoire de Chimie
Annexe 1 :
