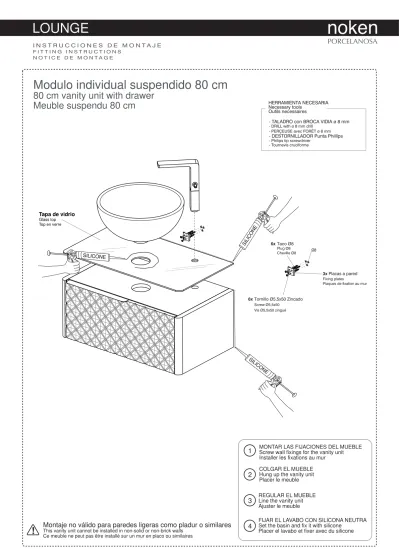

LOUNGE. Modulo individual suspendido 80 cm. 80 cm vanity unit with drawer Meuble suspendu 80 cm

HERRAMIENTA NECESARIA Necessary tools

Outils necessaires

- TALADRO con BROCA VIDIA ø 8 mm - DRILL with ø 8 mm drill

- PERÇEUSE avec FORÉT ø 8 mm - DESTORNILLADOR Punta Phillips - Philips tip screwdriver

- Tournevis cruciforme

Modulo individual suspendido 80 cm

80 cm vanity unit with drawer Meuble suspendu 80 cm

I N S T R U C C I O N E S D E M O N T A J E F I T T I N G I N S T R U C T I O N S

N O T I C E D E M O N T A G E

LOUNGE

! Montaje no válido para paredes ligeras como pladur o similares

This vanity unit cannot be installed in non-solid or non-brick walls Ce meuble ne peut pas être installé sur un mur en placo ou similaires

1 2

MONTAR LAS FIJACIONES DEL MUEBLE Screw wall fixings for the vanity unit Installer les fixations au mur

3

COLGAR EL MUEBLE Hung up the vanity unit Placer le meuble

REGULAR EL MUEBLE Line the vanity unit Ajuster le meuble

4

Placer el lavabo et fixer avec du silicone 6x Tornillo Ø5,5x50 Zincado

Screw Ø5,5x50 Vis Ø5,5x50 zingué

3x Placas a pared Fixing plates

Plaques de fixation au mur

Tapa de vidrio

Glass top Top en verre

Ø8 6x Taco Ø8

Plug Ø8 Cheville Ø8

SILICONE

SILICONE SILICONE

INSTRUCCIONESDEMONTAJEFITTINGINSTRUCTIONSNOTICEDEMONTAGE

LOUNGE

línea de suelofloor lineligne du sol

475 590

850

730

80

80

SifónTrapSiphon

170 35

40

1612

13 30 ø6

OPERACIONES CON LOS CAJONES Assembly of the drawers

Manipulations des tiroirs

Ajuste / Adjustment / Réglage

1

1a 1b

Para altura de frente > 400mm para una estabilidad adicional.

For front height > 400mm for additional stability.

Pour hauteur de face > 400 mm pour une stabilité supplémentaire.

2

Ajuste en altura / Height adjustment / Réglage en hauteur

LOUNGE

Ajuste / Adjustment / Réglage

Ajuste de la inclinación / Tilt adjustment / Réglage de l’inclinaison

Volver a apretar / Tension / Resserrer

O P E R A C I O N E S C O N L O S C A J O N E S A s s e m b l y o f t h e D r a w e r s

M a n i p u l a t i o n s d e s T i r o i r s

3

Ajuste lateral / side Adjustment / réglage latéral

Es posible realizar el ajuste por ambos lados / Both sidesrequire adjustment. /

Réglage nécessaire desdeux côtés. Montaje de la tapa / assembly cover tap /

montage du cache

Demontaje del frente/ removal of front / démontage de la face

LOUNGE

Desmontaje elemento de inserción / Removal drawer element / Démontage insert

Desmontaje BOXCOVER / Removal BOXCOVER / Démontage BOXCOVER

Variante 1 / alternative 1 / variante 1 Variante 2 / alternative 2 / variante 2

Para frentes delicados / For delicate fronts / Pour faces délicates

LOUNGE

Colgador especial muebles suspendidos

-Ajuste en altura ( + 13mm) -Ajuste de profundidad( + 17mm) -Ajuste lateral( + 8mm)

I N S T R U C C I O N E S D E M O N T A J E

LOUNGE

Regulación:

Regulations:

- height adjustment ( + 13mm) - depth adjustment ( + 17 mm) - side adjustment ( + 8 mm)

Réglages:

- réglage en hauteur ( + 13mm) - réglage en profondeur ( + 17 mm) - réglage en lateral ( + 8 mm)

Únicamente es válido para paredes sólidas de obra. En paredes ligeras o de pla-dur deberemos hacer uso además, de un bastidor o estructura metálica que nos sirva de sustento sólido para colgar el mueble.

!

Only used for concrete walls. For plasterboards walls we recommend to use also a frame or a metallic structure that will hung the unit.

Uniquement compatible pour murs en briques. Pour des murs en placo, nous devrons utiliser un bati-support ou une structure métallique solide afin d´accrocher le meuble.

Cabinet suspension fitting

Crochet special pour meubles suspendues

F I T T I N G I N S T R U C T I O N S

LOUNGE

NECESSARY TOOLS

- DRILL WITH ø 5/16’’ DRILL - PHILIPS TIP SCREWDIVER

! This vanity unit cannot be installed in non-solid or non-brick walls

31 1/2 ’’ vanity unit with drawer

1 2

SCREW WALL FIXINGS FOR THE VANITY UNIT

3

HUNG UP THE VANITY UNIT

LINE THE VANITY UNIT

4

3xFixing plates Glass top

Ø5/16”

6xPlug Ø5/16”

SILICONE

SILICONE SILICONE

INSTRUCCIONESDEMONTAJEFITTINGINSTRUCTIONSNOTICEDEMONTAGE

LOUNGE

floor line

18 ^11/16” 3 ^1/8”

Water supplies

Trap

1 9/16”

5/8”1/2”

1/2”

1 3/16”

ø1/4”

23 ^1/4”

33 7/16”

1 3/8” 28 3/4”

3 1/8”

6 11/16”

Cabinet suspension fitting

LOUNGE

Regulations:

- height adjustment ( + 1/2’’ ) - depth adjustment ( + 11/16 ’’) - side adjustment ( + 5/16’’ )

! Only used for concrete walls. For plasterboards walls we recommend to use also a frame or a metallic structure that will hung the unit.

F I T T I N G I N S T R U C T I O N S

SERIE/COLLECTION LOUNGE

MATERIAS PRIMAS MATIERES PREMIERES RAW MATERIALS

ACABADOS FINITIONS FINISHES

HERRAJES

PIECES DETACHES STEEL PIECES

Aglomerado melamínico hidrofugo Melamine hydrofuge

Agglomerate melamine waterproof Aglomerado melamínico Agloméré melaminique Melaminic agglomerate Contrachapado Contreplacage Veneered Madera maciza Bois massif Solid wood MDFMDF MDF

Acero inoxidable Acier inoxydable Stainless steel

Vidrio Verre Glass

Vidrio securizado Verre sécurisé Toughed glass Mármol Marbre Marble Aluminio Aluminium Aluminium

Prefabricado Préfabriqués Prefabricated

Polímeros Poymères Polymerics Otros Autres Others

Lacado/color Laqué/couleur Laques/colour Lacado/madera Laqué/bois Laques/wood Polilaminado Poli-laminés Polilaminated

Acero inoxidable Acier inoxydable Stainless steel Aluminio Aluminium Aluminium

Madera BoisWood Vidrio Verre Glass Plástico Plastiques Plastic Galvanizado Galvanisés Galvanised Metal Métal Metal

Latón cromado Laiton chromé Chrome brass

Epoxy Epoxy Epoxy
