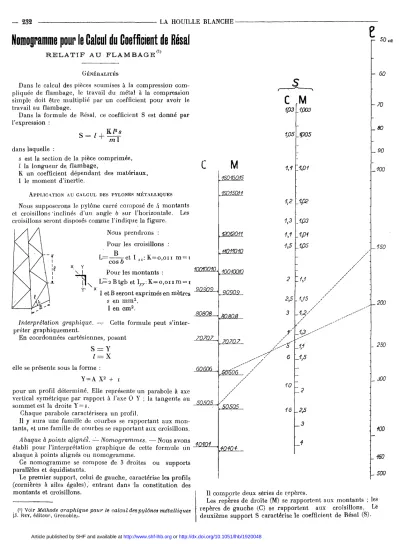

NOMOGRAMME POUR LE CALCUL DU COEFFICIENT DE RÉSAL RELATIF AU FLAMBAGE

— 2 3 2

LA HOUILLE BLANCHE

Nomogramme pour le Calcul du Coefficient de Résal

R E L A T I F A U F L A M B A G E

G É N É R A L I T É S

Dans le calcul des pièces soumises à la compression com- pliquée de flambage, le travail du métal à la compression simple doit être multiplié par u n coefficient pour avoir le travail au flambage.

Dans la formule de Résal, ce coefficient S est donné par l'expression :

m I

dans laquelle :

s est la section de la pièce comprimée, l la longueur de, flambage,

K u n coefficient dépendant des matériaux, I le moment d'inertie.

A P P L I C A T I O N A U C A L C U L D E S P Y L Ô N E S M É T A L L I Q U E S

Nous supposerons le pylône carré composé de 4 montants et croisillons'inclinés d'un angle b sur l'horizontale. Les croisillons seront disposés comme l'indique la figure.

Ndus prendrons : Pour les croisillons :

B T R

et I

: K = o , o i i m = i

\

cos b

Pour les montants :

L=

B tgb et

K = o,oi i m = i

s en m m

. I en c m

Interprétation graphique. —=- Cette formule peut s'inter- préter graphiquement.

En coordonnées cartésiennes, posant

S = Y

z = x

elle se présente sous la forme : Y = A X

+ i

pour u n profil déterminé. Elle représente u n parabole à axe vertical symétrique par rapport à l'axe 0 Y ; la tangente au sommet est la droite Y = i .

Chaque parabole caractérisera u n profil.

11 y aura une famille de courbes se rappoi'tant aux mon- tants, et u n e famille de courbes se rapportant aux croisillons.

Abaque à points alignée. — Nomogrammes. —• Nous avons

établi pour l'interprétation graphique de cette formule u n abaque à points alignés ou n o m o g r a m m e .

Ce n o m o g r a m m e se compose de 3 droites ou supports parallèles et équidistants.

Le premier support, celui de gauche, caractérise les profils (cornières à ailes égales), entrant dans la constitution des montants et croisillons.

, (U Voir Méthode Graphique pour le calcul des pylônes métalliques

(J. HiîY, é d i t e u r , Grenoble;.

Il comporte deux séries de repères.

Les repères de droite (M) se rapportent aux montants ; les repères de gauche (C) se rapportent aux croisillons. Lé deuxième support S caractérise le coefficient de Résal (S).

Article published by SHF and available athttp://www.shf-lhb.orgorhttp://dx.doi.org/10.1051/lhb/1920048

L A H O U I L L E B L A N C H E 2 3 3 — La graduation de droite (M) se rapporte au coefficient

relatif aux montants et la graduation de gauche se rapporte aux coefficients relatifs aux croisillons (C).

Le.troisième support caractérise les longueurs de flam- bage (i) exprimées e n centimètres.

M O D E D ' E M P L O I D U N O M O G R A M M E

Soit à chercher le coefficient de Résal se rapportant à un montant de 200 cm. de longueur de flambage et constitué par une cornière de 6 0 . 6 0 . 6 . En joignant le point 200 (sup- port 1) au point (marqué 60.60.6 (Echelle M ) on trouve sur le support S (échelle M) la valeur du coefficient cherché i,34-

Pour u n croisillon de 5o5.5o.5 (Echelle C, s u p p o r t d e gauche) et u n e longueur de flambage i! = i5o cm., nous trouvons u n coefficient S (lu sur l'échelle G, support S"), de 3,55.

E T A B L I S S E M E N T D U N O M O G B A M M E

La formule que nous nous proposons de traduire graphi- quement est

s = ^{1 + K} ' ^! * m ^I

Nous ferons abstraction de la constante 1 dont nous tien- drons compte au moment de la graduation.

Nous poserons

D = ^-H^s. et Y = —^

ml ml

Y est constant pour un profil donné et caractérise un profil donné.

L'équation devient :

D = Y l2

en prenant les logarithmes :

log D = log Y + 2 log l

Construisons les échelles log D et log l avec les mêmes modules. Nous aurons sur le support l u n e graduation double de cette portée par le support Y.

Pour l'échelle D, nous aurons :

g g d 2

la graduation portée par l'échelle D sera la moitié de celle portée par le support Y.

Le support D sera équidislant de Y et de l.

Graduation. — En graduant et tenant compte du facteur additif + Lnous obtiendrons la graduation en coefficient de Résal S.

Pour les montants il a suffi d'ajouter + I au chiffre donné par la graduation.

Pour les croisillons il est à remarquer que comme : I YY

et que m (relatif aux montants) = >\ im. (relatifs aux croi- sillons).

„ Mm lui/' On aura : —^T , = 10.

Me k r x

Il suffit donc pour passer de la graduation de gauche (M) à celle droite (C) de retrancher r, multiplier par 10 et ajouter 1.

Par exemple : i , 3 devient ( I , 3 - I ) 1 0 + 1 = 4 2,5 (2,5-ï) 1 0 + 1 = 16

Le n o m o g r a m m e porte en pointillés deux exemples : l'un relatif aux montants, l'autre1 aux croisillons.

R . V A L E N S J ,

Ingénieur E. S. E.

(*) Voir : Traité de Nomographe, par M. D'OCAGNE (Gauthier- Villars, 1899).
