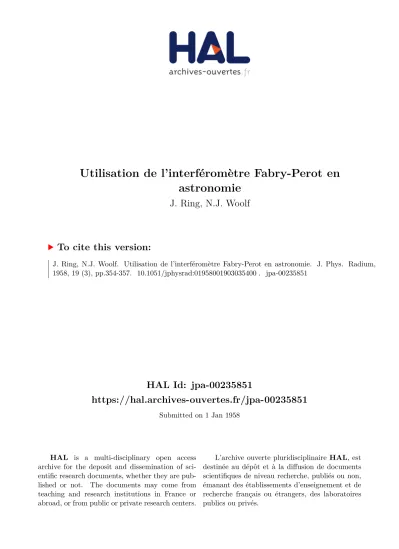

Utilisation de l'interféromètre Fabry-Perot en astronomie

HAL Id: jpa-00235851

https://hal.archives-ouvertes.fr/jpa-00235851

Submitted on 1 Jan 1958

HAL is a multi-disciplinary open access archive for the deposit and dissemination of sci- entific research documents, whether they are pub- lished or not. The documents may come from teaching and research institutions in France or abroad, or from public or private research centers.

L’archive ouverte pluridisciplinaire HAL, est destinée au dépôt et à la diffusion de documents scientifiques de niveau recherche, publiés ou non, émanant des établissements d’enseignement et de recherche français ou étrangers, des laboratoires publics ou privés.

Utilisation de l’interféromètre Fabry-Perot en astronomie

J. Ring, N.J. Woolf

To cite this version:

J. Ring, N.J. Woolf. Utilisation de l’interféromètre Fabry-Perot en astronomie. J. Phys. Radium,

1958, 19 (3), pp.354-357. �10.1051/jphysrad:01958001903035400�. �jpa-00235851�

UTILISATION DE L’INTERFÉROMÈTRE FABRY-PEROT EN ASTRONOMIE Par J. RING et N. J. WOOLF,

Université de Manchester, Grande-Bretagne.

Résumé.

Présentation des utilisations faites du Fabry-Perot ^{dans les} différents domaines de résolution. Diagramme permettant ^les comparaisons ^avec les réseaux dans les différents domaines.

1) Utilisation de filtres interférentiels ; ^{étude du} système optique (Schmidt) permettant l’adap-

tation des étendues. 2) ^{Pour le domaine R ~ 5 000} l’avantage de luminosité est étroitement lié

aux conditions de « seeing ». Description d’un interféromètre à balayage par variations de pression supérieures ^{à une} atmosphère. 3) Projet d’équipement pour R ~ 100 000 utilisant un réseau et

un Fabry-Perot ^à balayage ^{simultané sous} pression ^{et à} comptage ^de photons.

Abstract.

The Fabry-Perot interferometer is compared with the diffraction grating ^{and its} astronomical uses at three different resolving powers ^are discussed. 1) Monochomatic photogra- phy through interference filters. A description ^is given ^{of two} optical systems designed to ^increase

the photographic speed ^{of a} large telescope ^whilst correcting ^its aberration. 2) Photoelectric spectrpmetry ^{of stars with R ~} 5,000. ^The gain ⁱⁿ luminosity is shown to depend ^on seeing ^con-

ditions. An interferometer is discribed which ^uses high-pressure scanning and gases of high refrac- tivity. 3) Design ^{of a} spectrometer ^{for R ~} 100,000 using ^a grating ^{and a} Fabry-Perot ^scanned simultaneously by pressure ; the technique ^of photon counting is recommended.

PHYSIQUE 19, 1958,

La grande supériorité ^de l’interféromètre Fabry-

Perot sur les réseaux de diffraction en ce qui

concerne le produit résolution-luminosité rend cet instrument spéciàlement utile ^en- astronomie expé-

rimentale où l’on désire obtenir les spectres d’objets

très faibles avec des pouvoirs ^de résolution variés.

Courtès [1] ^a montré comment la photographie

à travers des filtres interférentiels peut ^fournir

simultanément les intensités monochromatiques d’un-grand ^{nombre de} points ^de l’objet. ^{En consi-}

dérant la géométrie d’un interféromètre alimenté par ^un télescope astronomique, ^on voit que le rôle du télescope ^{se borne à diminuer} l’angle ^de champ

de l’interféromètre dans le rapport ^{des diamètres}

de l’interféromètre et du télescope, ^{tout en main-}

tement constante la brillance de l’image ^finale.

Basse résolution (OZ c: 100).

Un filtre inter- férentiel avec une largeur ^{de bande de 50 A (à}

5 000 Á) ^{doit avoir un} diamètre de ⁴ cm pour

accepter l’étendue fournie par un’miroir de 120

cm dans un champ ^{de 110} (fig. 1). ^{Il est relative-}

ment aisé de construire un filtre de 10 cm de diamètre qui peut ^{alors être} placé ^{dans le faisceau} convergent ^au voisinage ^du foyer ^{du miroir et} qui

admet l’angle ^{de 1° avec une} luminosité légèrement supérieure ^sans nécessiter un collimateur. Avec-un tel système des nébuleuses ont été photographiées en: ^{émission en lumière} inonochromatique. ^{Il est} courant de transformer l’ouverture relative du téles- cope de façon ^à augmenter ^{la vitesse} photographi-

que, ^et les aberrations du système optique ^limitent

sévèrement la définition [2] ^{au delà d’un} champ ^de

1 °. (Le ^{coma et} l’astigmatisme, pris ensemble, atteignent ^{17" à} 0,5° ^{de l’axe d’un} miroir para-

bolique f/5,0.) ^Deux systèmes ^{ont’été élaborés} afin

de rephotographier ^le plan ^{focal d’un} paraboloïde

de 12 ^cm ouvert à f/5 (à ^{travers un} filtre interféren-

tiel) ^{avec une ouverture relative} finale de fll,O

et en

corrigeant ^les aberrations du miroir jusqu’à

environ 3 sur un champ ^{de 1°.}

.

FIG. 1. _- Champ angulaire ^{sur le ciel} correspondants

à un monochromateur associé à un télescope.

Le premier système comprend ^un collimateur

parabolique suivi d’une chambre de Schmidt (fig. 2)

L’ensemble de deux miroirs concaves paraboliques

de même foyer ^est exempt d’aberration sphérique,

de’coma et d’astigmatisme ^{sur un} champ notable ;

ainsi la chambre de Schmidt reçoit ^{des ondes} planes et ^les images ^sont exemptes d’aberrations. En traçant ^les rayons/on ^a pu ^montrer qu’un système

de ce type ^{aura des} images ^finales correspondant

Article published online by EDP Sciences and available at http://dx.doi.org/10.1051/jphysrad:01958001903035400

355 à moins de 2" sur le ciel dans un champ ^{de 10. Un}

collimateur de 30 ^cm de diamètre et une chambre de 20 cm ouverte à f/1,0 ^{sont en} construction pour cet usage ^à Asiago.

FIG. 2.

Collimateur parabolique

et chambre de Schmidt.

Le second système, ^dessiné par le ^DrC. G. Wynne,

est un objectif beaucoup plus petit ^{à 4 éléments} (fig. 3). ^{Il se} comporte ^{comme un} collimateur et

fournit des fronts d’ondes représentés ^{sur la} figure ⁴

à une chambre de Schmidt de 10 cm. Ici aussi les aberrations ^sont réduites à une valeur tolérable et la limite de résolution est imposée par le grain

de la plaque photographique.

Résolution moyenne (R = 5 000).

^{La réso-}

lution est souvent appliquée ^aux étoiles de manière inefficace parce que la fente du spectromètre ^n’uti-

lise pas ^{toute la} lumière collectée _par le miroir.

Pour un certain nombre de problèmes ^une explo-

ration successive de quelques dizaines de points ^de l’objet ^est suffisante et les détecteurs photo- électriques ^sont avantageux. Dans de tels _cas, l’uti- lisation d’un interféromètre en série avec un mono-

chromateur est indiquée. Un instrument typique

est le spectrographe ^{à 3} prismes ^utilisé par Geake et Wilcock [3] ^{avec le} télescope’ dej ^{125 cm} d’Asiago. ^{Par une bonne} nuit, l’image ^{stellaire a}

un diamètre de 4", équivalente ^{à 5 A} pour

À = 4 400 A. Ainsi une résolution plus ^{élevée ne}

Fm. 3.

Objectif collimateur à quatre éléments, ^{de 50 cm de focale} (pour ^miroir parabolique ^{de 125 cm} f/5).

FIG. 4.

Front d’ondes émergeant ^du collimateur à quatre ^éléments.

Aberration angulaire ^{dans l’ «} espace-étoile » pour le collimateur de 50 cm avec le miroir parabolique ^{de 125 cm} //5.

peut ^{être obtenue} qu’en perdant de la lumière.

Wilcock et Geake ont décrit un interféromètre à inclinaison qui ^{est une} première tentative pour aderoitre le produit luminosité ^X résolution, ^mais

qui n’était pas entièrement satisfaisant pour deux raisons. Premièrement, ^{la nécessité} d’employer,

avec l’interféromètre à inclinaison une surface des

lames ^{plus grande qu’avec} l’instrument travaillant

sur l’axe, diminuait la finesse disponible, ^{car l’effet}

dominant était la courbure d’ensemble des surfaces.

On peut ^montrer qu’un interféromètre à inclinaison utilisé ainsi et explorant ^{un ordre entier doit avoir}

un diamètre d’environ 4 B/TV ^fois plus grand qu’un

instrument travaillant sur l’axe, ^{N étant le nombre} équivalent ^de faisceaux interférents. Deuxième- ment, ^{la forme} de raie instrumentale variait ^au

cours de l’exploration, introduisant ainsi une ^asy- métrie dans le profil ^des raies, ^{et ne} permettant

pas ^le balayage ^{en « dents de scie ».}

Nous ^avons développé ^un interféromètre à

balayage par pression ^{destiné à} être utilisé avec ce

spectromètre. Puisque ^des disques ^{d’un «} seeing ^»

de 8" ne sont pas exceptionnels ^{et que la} dispersion

du prisme ^{tombe du côté des} grandes longueurs d’onde, ^{il fut} jugé ^désirable d’explorer ^{un domaine}

d’environ 15 À. Il semble qu’il y ^a beaucoup

d’autres applications pour ^un interféromètre explo-

rant un ordre de 15 A avec une bande passante

d’environ 1 A (par exemple ^comme spectro- héliographe).

Les techniques d’exploration existantes sont

l’exploration par pression (en dessous de la pression atmosphérique) ^et les méthodes mécaniques

mettant en jeu ^{des ressorts. La} première ^méthode

ne permet qu’un ^{domaine de} 1,5 A ^avec l’air, ^{et la}

seconde ^ne semble pas souhaitable ^{dans une utili-} sation sur un télescope ^{destiné à} prendre ^{des orien-}

tations variées. Un calcul théorique ^a montré que l’on pouvait disposer ^de réfractivités de l’ordre de 3 à 5 fois celle de l’air, ^ce qui signifie ^{que des} pressions ^de quelques atmosphères ^sont suffisantes.

Nous avons développé ^un système (fig. 5) qui

FIG. 5.

Interféromètre à balayage par presssion.

utilise un mano-détendeur sensible entraînepar ^un

moteur synchrone, ^il permet d’augmenter, ^dans

une chambre fermée par ^des fenêtres de 7,5 ^cm,

la pression ^{de 1 à} 4,7 atmosphères ^de propane

ou d’Arcton 3(CCIF 3). Ces gaz donnent ^un domaine

d’exploration ^{de 20 A et 13 A à 4 400 Â.}

Une finesse totale de 30 permet ^{d’obtenir des} franges ^{dont la} demi-largeur ^est inférieure à 1 Â.

L’appareil ^{sera bientôt emmené à} Asiago ^{où l’on} espère obtenir des limites de résolution de 0,25 A

en utilisant la totalité de l’image de ^l’étoile.

Si un tel filtre remplaçait ^les cinq éléments les

plus épais ^{d’un filtre} polarisant ^de Lyot, ^{il don-}

nerait un gain ^de transmission et éviterait la néces- sité d’une stabilisation. de température. ^La facilité

avec laquelle ^{le filtre} peut ^être accordé, ^ainsi que

son prix relativement bas, ^{en font une solution} attrayante pour l’étude des protubérances solaires, ^etc.

Il apparaît probable que le balayage par pression peut ^{être étendu} pour couvrir de plus grands

domaines. L’arcton 3 a une tension de vapeur ^de 34 atmosphères ^{à 20 OC,} _ce ^{qui permet une explo-}

ration d’au moins 100 (à ^{4 400} A). ^{A ces} pres-

sions, ^une fenêtre de 5 cm de diamètre doit être

épaisse ^{de 2 cm} seulement. Ainsi le pont peut ^être

établi entre le filtre interférentiel en coin [5], ^et

l’interféromètre à balayage par pression.

Haute résolution (8 - 100 000 ).

^En spectro- scopie ^{stellaire à haute} résolution, ^{un réseau} ayant

un diamètre égal ^à 1/10 ^{de celui} du miroir du

téléscope, utilisé dans des endroits spécialement

choisis pour leurs bonnes conditions d’observation, permet d’atteindre dt ⁼ 10 000 sans perte ^de

lumière à la fente. Il existe des problèmes (par exemple : profil des raies d’absorption ^interstel- laires) qui exigent ^un pouvoir ^résolvant de 200 000 : l’interféromètre permettra ^de l’atteindre sans perte

sérieuse.

Les télescopes européens ^ne bénéficient _pas, en

général, ^d’aussi bonnes conditions d’observation et les grands réseaux échelettes ne sont pas faci- lement disponibles. ^{Nous avons} cependant ^dessiné

un spectrographe ^{destiné à} être utilisé avec le

télescope ^{de 120 cm.} d’Asiago ; ^en travaillant

avec un interféromètre, ^il permettra d’atteindre

un pouvoir ^{résolvant de 105 avec une faible} perte ^{de lumière. Un réseau de} 7,5 ^cm. (angle ^de

blaze 30°) ^{admet une} image stellaire de 4" avec

éR

3 000 ( fig. 1). ^{Il est} suivi d’un interféromètre de 2,5 ^{mm de diamètre avec une} finesse effective

présumée de 33. Nous examinerons la possibilité

d’atteindre une finesse plus ^{élevée sur une surface}

de lame aussi restreinte.

Pour des raisons de commodité le rés-eau set l’interféromètre seront dans la même enceinte étanche à la pression, ^{et seront} explorés ^simulta-

nément par ^un gaz ^sous pression permettant d’explorer successivement 500 éléments spectraux

si cela est nécessaire. Le système complet ^sera plus rapide que le même réseau utilisé photographi-

,

quement -jusqu’à ^ce qu’on dépasse ^{le nombre de}

357 2 000 éléments spectraux explorés. On demandera

au système ^de travailler à des niveaux de lumière très faibles (moins ^{de 100} photons par seconde) ^et

des expériences auxiliaires ^ont montré que c’est la’

photométrie par comptage d’impulsions qui ^donne

le meilleur rapport signal/bruit. La’ sortie d’un

photomultiplicateur refroidi ^{alimente un} compteur d’impulsion ^{et un} enregistreur potentiométrique ^à plume, ^{ce dernier} permettant l’introduction d’une

compensation des fluctuations de transparence.

Un tel instrument permet d’explorer 100 ^élé-

ments spectraux d’une étoile de 6e grandeur ^avec

un pouvoir de résolution R

105, ^{et une erreur de}

::1:: ³ % ^{sur une} observation durant’ une nuit. Il

faut noter que des ^courants d’obscurité de photo- multiplicateurs correspondant ^{à 20} impulsions par seconde ont été observés à la température ^am- biante, ^et que, ^en conséquence, l’application ^des techniques multiplex ^{ne devient} avantageuse que

lorsque ^{le nombre} d’impulsions ^{dans le canal cor-} respondant ^à chaque signal devient notablement

plus ^faible.

Note ajoutée ^{à la} correction.

Les expériences

annoncées dans cette communication ont été faites à Asiago ^{avec un} plein ^succés, démontrant ainsi la valeur de- cette méthode. Leurs résultats seront

publiés ’prochainement.

BIBLIOGRAPHIE

[1] ^COURTÈS (G.), ^{C. R. Acad.} Sc., 1951, 231, 1283.

[2] ^RING (J.), Observatory, ^1956, 75, ^250.

[3] ^GEAKE (J. E.) et WILCOCK (W. L.), M. N. R. A. S., 1956, 116, ^561.

[4] ^GEAKE (J. E.) ^{et WILCOCK} (W. L.), ^{M. N. R. A. S.}

(sous presse), 1957, 117, ^380.

[5[ ^LENOUVEL (F.) ^{et RING} (G.), C. R. Acad. Sci. 1955, 240, 276.

DISCUSSION

G. Courtès.

La solution qui ^{consiste à rem-} placer ^la lentille de champ par ^un miroir para-

bolique ^{concave est} excellente pour les petits ^téles-

copes, ^mais j’ai ^{dû renoncer à} l’employer ^{avec le} télescope ^de 193 ^{cm de} l’observatoire de Haute-

Provence, ^{car le miroir} collecteur atteindrait des dimensions prohibitives.

J. Ring.

Le diamètre du miroir que j’utilise

est de 30 _{ci ; il} est plus ^{facile à réaliser} que le sys- tème à lentilles (et présente ^de plus l’avantage

d’être achromatique). Mais celui-ci serait préfé-

rable _pour ^un télescope ^de plus ^{de 120 cm d’ou-}

verture.
