a= a7 + a6 - a9 a Max = a7 Max+a6 Max - a9 min a min = a7 min+a6 min - a9 Max

(1)

Préparé par : Mr Badra Sahbi Page 1 Cotation fonctionnelle

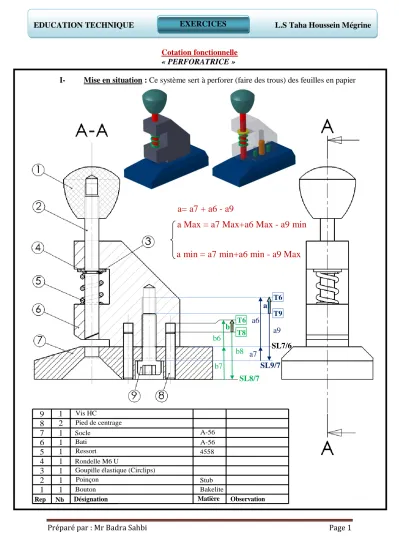

« PERFORATRICE »

I- Mise en situation : Ce système sert à perforer (faire des trous) des feuilles en papier

EDUCATION TECHNIQUE L.S Taha Houssein Mégrine EXERCICES

Rep Nb

1 ^Bouton

Désignation Matière Observation

2 3 4 5

1 1 1 1 1

Poinçon

Goupille élastique (Circlips) Rondelle M6 U

Ressort

Bakelite Stub 4558

6 7 8

1 1 2

Bati Socle

Pied de centrage

9 1 ^{Vis HC}

A-56 A-56

SL9/7 SL7/6

SL8/7 T6 T9 T6

T8 a9

a7 a6

b8 b6

b7

a b

a= a7 + a6 - a9

a Max = a7 Max+a6 Max - a9 min

a min = a7 min+a6 min - a9 Max

(2)

Préparé par : Mr Badra Sahbi Page 2

0.2 0.5

0.1 0.3

6

22, 5 ;

7

6, 5 7, 5

a 

^

a 

^

et a 

^^

a

9

=

0.265

60

^^0.15

11

^0.22

0.55

3

^^1.66

0.5

21

0.3



0.5

21

0.3



- Travail demandé :

1- Donner la nature de la cote condition « b ».

« b » : c’est un rentait de la vis (9) par rapport au bâti (6).

2- Compléter les différentes cases du tableau suivant : Côtes

tolérancées

Côtes Nominales

Ecart sup ES

Ecart inf

EI CMax Cmin IT

60 0.265 -0.15 60.265 59.85 0.415

11 0.22 -0.22 11,22 10.78 0.44

3 -0.55 -1,66 2.45 1.34 1,11

3- Etablir sur le dessin page (1) les chaînes de côtes qui installent les conditions (a) et (b).

4- En fonction de la chaîne tracée pour la cote condition « a» calculer la cote « a9 », sachant que :

5- Reporter les côtes fonctionnelles obtenues sur le dessin de définition de la vis (9) :

6- En se référant au calcul réalisé sur la cote « a » ; compléter le tableau des mesures ci-dessous en indiquant par une croix la case correspondante :

Vis (9)

Côtes mesurées Pièce bonne Pièce mauvaise

22.2 X

20,75 X

a

9 Max

= a

6 min

+ a

7 min

- a

min

AN : a

9 Max

= 22,4 + 6,3 – 7.2 = 21,5 a

9 min

= a

6 Max

+ a

7 Max

- a

Max

AN : a

9 min

= 22,6 + 6,7 – 8 = 21,3

Condition « a » Condition « b »

T9 T6

9 6

7

a T8 T6

8 6

7 b

SL9/7 SL7/6 SL8/7 SL7/6

T9SL9/7 : a9 SL9/7SL7/6 : a7 SL7/6T6 : a6

T8SL8/7 : b8 SL8/7SL7/6 : b7 SL7/6T6 : b6
