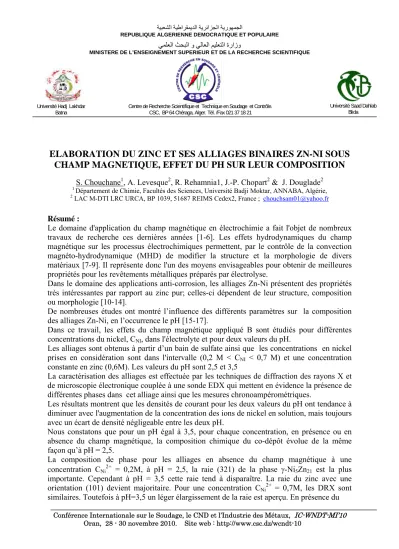

ا ﺔﻴﺒﻌﺸﻟا ﺔﻴﻃاﺮﻘﻤﻳﺪﻟا ﺔﻳﺮﺋاﺰﺠﻟا ﺔﻳرﻮﻬﻤﺠﻟ
REPUBLIQUE ALGERIENNE DEMOCRATIQUE ET POPULAIRE
ﻲﻤﻠﻌﻟا ﺚﺤﺒﻟا و ﻲﻟﺎﻌﻟا ﻢﻴﻠﻌﺘﻟا ةرازو
MINISTERE DE L’ENSEIGNEMENT SUPERIEUR ET DE LA RECHERCHE SCIENTIFIQUE
Conférence Internationale sur le Soudage, le CND et l’Industrie des Métaux, IC-WNDT-MI’10 Oran, 28 - 30 novembre 2010. Site web : http://www.csc.dz/wcndt-10
Université Saad Dahlab Blida Centre de Recherche Scientifique et Technique en Soudage et Contrôle.
CSC, BP 64 Chéraga, Alger. Tél. /Fax 021 37 18 21 Université Hadj Lakhdar
Batna
ELABORATION DU ZINC ET SES ALLIAGES BINAIRES ZN-NI SOUS CHAMP MAGNETIQUE, EFFET DU PH SUR LEUR COMPOSITION
S. Chouchane1, A. Levesque2, R. Rehamnia1, J.-P. Chopart2 & J. Douglade2
1 Département de Chimie, Facultés des Sciences, Université Badji Moktar, ANNABA, Algérie,
2 LAC M-DTI LRC URCA, BP 1039, 51687 REIMS Cedex2, France ; chouchsam01@yahoo.fr
Résumé :
Le domaine d'application du champ magnétique en électrochimie a fait l'objet de nombreux travaux de recherche ces dernières années [1-6]. Les effets hydrodynamiques du champ magnétique sur les processus électrochimiques permettent, par le contrôle de la convection magnéto-hydrodynamique (MHD) de modifier la structure et la morphologie de divers matériaux [7-9]. Il représente donc l'un des moyens envisageables pour obtenir de meilleures propriétés pour les revêtements métalliques préparés par électrolyse.
Dans le domaine des applications anti-corrosion, les alliages Zn-Ni présentent des propriétés très intéressantes par rapport au zinc pur; celles-ci dépendent de leur structure, composition ou morphologie [10-14].
De nombreuses études ont montré l’influence des différents paramètres sur la composition des alliages Zn-Ni, en l’occurrence le pH [15-17].
Dans ce travail, les effets du champ magnétique appliqué B sont étudiés pour différentes concentrations du nickel, CNI, dans l'électrolyte et pour deux valeurs du pH.
Les alliages sont obtenus à partir d’un bain de sulfate ainsi que les concentrations en nickel prises en considération sont dans l'intervalle (0,2 M < CNI < 0,7 M) et une concentration constante en zinc (0,6M). Les valeurs du pH sont 2,5 et 3,5
La caractérisation des alliages est effectuée par les techniques de diffraction des rayons X et de microscopie électronique couplée à une sonde EDX qui mettent en évidence la présence de différentes phases dans cet alliage ainsi que les mesures chronoampérométriques.
Les résultats montrent que les densités de courant pour les deux valeurs du pH ont tendance à diminuer avec l'augmentation de la concentration des ions de nickel en solution, mais toujours avec un écart de densité négligeable entre les deux pH.
Nous constatons que pour un pH égal à 3,5, pour chaque concentration, en présence ou en absence du champ magnétique, la composition chimique du co-dépôt évolue de la même façon qu’à pH = 2,5.
La composition de phase pour les alliages en absence du champ magnétique à une concentration CNi2+ = 0,2M, à pH = 2,5, la raie (321) de la phase γ-Ni5Zn21 est la plus importante. Cependant à pH = 3,5 cette raie tend à disparaître. La raie du zinc avec une orientation (101) devient majoritaire. Pour une concentration CNi2+ = 0,7M, les DRX sont similaires. Toutefois à pH=3,5 un léger élargissement de la raie est aperçu. En présence du
ا ﺔﻴﺒﻌﺸﻟا ﺔﻴﻃاﺮﻘﻤﻳﺪﻟا ﺔﻳﺮﺋاﺰﺠﻟا ﺔﻳرﻮﻬﻤﺠﻟ
REPUBLIQUE ALGERIENNE DEMOCRATIQUE ET POPULAIRE
ﻲﻤﻠﻌﻟا ﺚﺤﺒﻟا و ﻲﻟﺎﻌﻟا ﻢﻴﻠﻌﺘﻟا ةرازو
MINISTERE DE L’ENSEIGNEMENT SUPERIEUR ET DE LA RECHERCHE SCIENTIFIQUE
Conférence Internationale sur le Soudage, le CND et l’Industrie des Métaux, IC-WNDT-MI’10 Oran, 28 - 30 novembre 2010. Site web : http://www.csc.dz/wcndt-10
Université Saad Dahlab Blida Centre de Recherche Scientifique et Technique en Soudage et Contrôle.
CSC, BP 64 Chéraga, Alger. Tél. /Fax 021 37 18 21 Université Hadj Lakhdar
Batna
champ pour les deux pH, la phase γ-Ni5Zn21 avec une orientation préférentielle (330) est majoritaire. Les raies de la phase Zn et la phase η sont plus intenses pour pH = 3,5 que pour pH = 2,5.
Le pH n'a pas d'influence sur la morphologie de la surface dans ces conditions de travail. Le seul facteur influençant est le champ magnétique qui induit une réduction de la taille des grains, comme on l’a déjà observé dans le cas de l'étude à pH = 2,5 [3].
On peut conclure que l'effet du champ magnétique ne se manifeste pas en faisant augmenter le pH. La diminution de la quantité des ions H+ dans l’électrolyte minimise l’effet du champ magnétique [18].
Mots clé : alliage Zn-Ni, pH, champ magnétique, DRX, MEB
