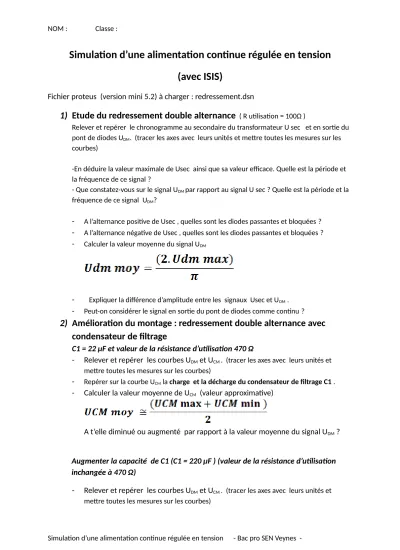

Simulation d’une alimentation continue régulée en tension (avec ISIS)
Fichier proteus (version mini 5.2) à charger : redressement.dsn
1) Etude du redressement double alternance
( R utilisation = 100Ω )Relever et repérer le chronogramme au secondaire du transformateur U sec et en sortie du pont de diodes UDM. (tracer les axes avec leurs unités et mettre toutes les mesures sur les courbes)
-En déduire la valeur maximale de Usec ainsi que sa valeur efficace. Quelle est la période et la fréquence de ce signal ?
- Que constatez-vous sur le signal UDM par rapport au signal U sec ? Quelle est la période et la fréquence de ce signal UDM?
-
A l’alternance positive de Usec , quelles sont les diodes passantes et bloquées ?-
A l’alternance négative de Usec , quelles sont les diodes passantes et bloquées ?-
Calculer la valeur moyenne du signal UDM
-
Expliquer la différence d’amplitude entre les signaux Usec et UDM .-
Peut-on considérer le signal en sortie du pont de diodes comme continu ?2) Amélioration du montage : redressement double alternance avec condensateur de filtrage
C1 = 22 µF et valeur de la résistance d’utilisation 470 Ω
- Relever et repérer les courbes U
DMet U
CM . (tracer les axes avec leurs unités et mettre toutes les mesures sur les courbes)-
Repérer sur la courbe UCM la charge et la décharge du condensateur de filtrage C1 .- Calculer la valeur moyenne de U
CM(valeur approximative)
A t’elle diminué ou augmenté par rapport à la valeur moyenne du signal U
DM?
Augmenter la capacité de C1 (C1 = 220 µF ) (valeur de la résistance d’utilisation inchangée à 470 Ω)
- Relever et repérer les courbes U
DMet U
CM . (tracer les axes avec leurs unités et mettre toutes les mesures sur les courbes)Simulation d’une alimentation continue régulée en tension - Bac pro SEN Veynes -
NOM : Classe :
- Calculer la valeur moyenne de U
CM. A t’elle diminué ou augmenté par rapport à la valeur moyenne précédente ?
- Conclure sur l’influence de la capacité du condensateur de filtrage sur la valeur moyenne du signal U
CM.
Diminuer la valeur de la résistance d’utilisation à 47Ω (valeur de C1 inchangée à 220 µF)
- Calculer la valeur moyenne de U
CM. A t’elle diminué ou augmenté par rapport à la valeur moyenne précédente ?
- Conclure sur l’influence de la résistance d’utilisation sur la valeur moyenne du signal U
CM.
En sortie d’un pont de diodes et d’un condensateur de filtrage , le signal devient presque continue mais sa valeur moyenne varie avec la valeur de la charge et les variations du secteur.
3) Etude de la régulation de tension (C1=220µF et R
utilisation= 470 Ω )
- Intercaler entre le condensateur de filtrage et la charge, le régulateur de tension.
- Relever et repérer les signaux U
DM, U
CM, U
REG.
(tracer les axes avec leurs unités et mettre toutes les mesures sur les courbes)- Mesurer la valeur moyenne (valeur continue) du signal U
REG. - Cette valeur est elle conforme au choix du régulateur ?
- Conclure sur la nature du signal obtenu en sortie de ce régulateur de tension.
En sortie d’un régulateur de tension , le signal est continu et est indépendant de la valeur de la résistance d’utilisation et des variations du secteur .
