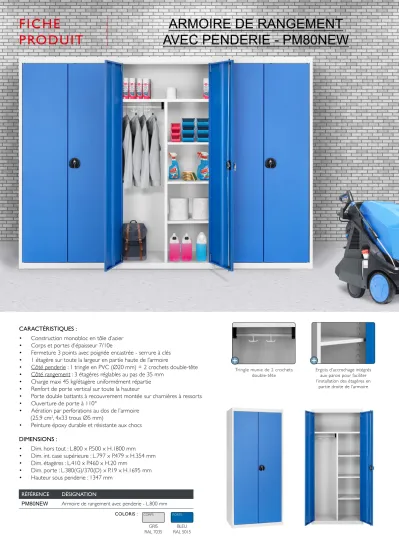

ARMOIRE DE RANGEMENT AVEC PENDERIE - PM80NEW FICHE PRODUIT. + Tringle munie de 2 crochets double-tête

(1)

RÉFÉRENCE DÉSIGNATION

PM80NEW Armoire de rangement avec penderie - L.800 mm COLORIS :

GRIS

RAL 7035 BLEU

RAL 5015

PORTE CORPS

+ +

Tringle munie de 2 crochets

double-tête Ergots d’accrochage intégrés aux parois pour faciliter l’installation des étagères en

partie droite de l’armoire

CARACTÉRISTIQUES :

• Construction monobloc en tôle d’acier

• Corps et portes d’épaisseur 7/10e

• Fermeture 3 points avec poignée encastrée - serrure à clés

• 1 étagère sur toute la largeur en partie haute de l’armoire

• Côté penderie : 1 tringle en PVC (Ø20 mm) + 2 crochets double-tête

• Côté rangement : 3 étagères réglables au pas de 35 mm

• Charge maxi 45 kg/étagère uniformément répartie

• Renfort de porte vertical sur toute la hauteur

• Porte double battants à recouvrement montée sur charnières à ressorts

• Ouverture de porte à 110°

• Aération par perforations au dos de l’armoire (25,9 cm², 4x33 trous Ø5 mm)

• Peinture époxy durable et résistante aux chocs DIMENSIONS :

• Dim. hors tout : L.800 x P.500 x H.1800 mm

• Dim. int. case supérieure : L.797 x P.479 x H.354 mm

• Dim. étagères : L.410 x P.460 x H.20 mm

• Dim. porte : L.380(G)/370(D) x P.19 x H.1695 mm

• Hauteur sous penderie : 1347 mm

FICHE

PRODUIT ARMOIRE DE RANGEMENT

AVEC PENDERIE - PM80NEW

(2)

LES DIMENSIONS

1800 mm

800 mm 500 mm

800 mm

1695 mm

412 390

479

1395 mm utile

747 mm

479 mm utile 370 mm

VUE DE FACE VUE DE CÔTÉ VUE DE HAUT

VUE INTÉRIEURE

390 mm 412 mm

479 mm utile

1347 mm ht sous pendrie 1370 mm

PASSAGE : 705 x 295 mm

370 mm

295

354 mm utile

800 mm

797 mm utile 354 mm utile

EN OPTION : PIEDS EMBOÎTABLES

FICHE

PRODUIT

(3)

PM60NEW Armoire d’entretien & de rangement L.600 mm COLORIS :

GRIS RAL 7035

BLEU RAL 5015

PORTE CORPS

+ +

Tringle munie de 2 crochets

double-tête Ergots d’accrochage intégrés aux parois pour faciliter l’installation des étagères en

partie droite de l’armoire

CARACTÉRISTIQUES :

• Fermeture 1 point par serrure à clés

• Plaque de renfort intérieure autour de l’empreinte de la serrure

• 1 étagère sur toute la largeur en partie haute de l’armoire

• 1 partie à gauche pour rangement grande hauteur (balais, aspirateurs...)

• 1 tringle en PVC munie de 2 crochets double-tête, Ø20 mm

• 1 partie à droite avec 3 étagères dont 2 réglables au pas de 35 mm

• Double renfort de porte vertical sur toute la hauteur

• Portes montées sur charnières à ressorts

• Aération par perforations au dos de l’armoire (37 cm², 4x33 trous Ø6 mm)

• Dim. passage utile tablette : L.515 x H.220 mm

• Dim. intérieures de la case : L.597 x P.479 x H.265 mm

• Dim. porte : L.540 x P.19 x H.1695 mm

FICHE

PRODUIT ARMOIRE D’ENTRETIEN & DE RANGEMENT

LIGNE AR - RÉF. PM60NEW

(4)

LES DIMENSIONS

1800 mm

600 mm 500 mm

600 mm

1695 mm

288 310

479

1750 mm utile

515 mm de passage

479 mm utile 540 mm

597 mm

VUE DE FACE VUE DE CÔTÉ VUE DE HAUT

VUE DE DOS

310 mm 288 mm

265

479

1484 mm 550 mm 464

265

PASSAGE : 515 x 220 mm

FICHE

PRODUIT

(5)

+ +

Ergots d’accrochage intégrés aux parois pour faciliter l’installation des

étagères

Charnière à ressort pour un démontage rapide de

la porte

COLORIS :

CARACTÉRISTIQUES :

• Fermeture 1 point par serrure à clés

• Plaque de renfort intérieure autour de l’empreinte de la serrure

• 4 étagères réglables au pas de 34 mm

• Fixation des étagères grâce aux ergots d’accrochage intégrés aux parois latérales

• Double renfort de porte vertical sur toute la hauteur

• Portes montées sur charnières à ressorts

• Aération par perforations au dos de l’armoire (18 cm², 2x33 trous Ø6 mm)

• Dim. intérieures : L.597 x P.479 x H.1750 mm

• Dim. porte : L.540 x P.19 x H.1695 mm

PM60RNEW Armoire de rangement L.600 mm

GRIS RAL 7035

CORPS

BLEU RAL 5015

PORTE

FICHE

PRODUIT ARMOIRE D’ENTRETIEN & DE RANGEMENT

LIGNE AR - RÉF. PM60RNEW

(6)

LES DIMENSIONS FICHE

PRODUIT

1800 mm

600 mm 500 mm

600 mm

1695 mm

597 mm utile

479 mm utile 1750 mm utile

516 mm de passage 479 mm

utile

540 mm

597 mm utile

VUE DE FACE VUE DE CÔTÉ

VUE DE HAUT VUE DE DOS

(7)

FICHE

PRODUIT

OPTIONS & ACCESSOIRES

ACCESSOIRES POUR VESTIAIRES

OPTION : LES SERRURES

Poignée serrure à code 4 chiffres réinitialisable : alternative intéressante pour des utilisateurs temporaires. Une clé passe permet de déverrouiller la serrure en cas d’oubli du code.

Moraillon porte-cadenas débrayable 5

6

SERRURES POUR VESTIAIRES LIGNE 20 REF. CLÉS PASSE COMPATIBILITÉ *

FERM/CLE/L20 Serrure à clés PASSE/L20 OUI

FERM.MOR/L20 Moraillon débrayable métallique - OUI

SERPOIGN/4CODE Poignée serrure à code 4 chiffres réinitialisable SERPOIGN/4CODE/CLE OUI

SERR/CODE/EUROL Serrure à code 3 chiffres réinitialisable - OUI

4 5 6 7

COIFFES L x P x H mm

A33/600 - coiffe pour vestiaires L600 mm 600 x 500 x 190

190 mm

LES COIFFES : recommandées dans des secteurs d’activités soumis aux différentes règles sanitaires (hopitaux, agro-alimentaire...), ellles évitent la dépose d’objets en haut du vestiaire, facilitent l’entretien et améliorent les conditions d’hygiène du personnel.

Hauteur de la coiffe : 190 mm, fixation par emboîtement.

LES PIEDS EMBOÎTABLES : ils surélevent les vestiaires pour améliorer l’hygiène et faciliter le nettoyage des sols. Hauteur du pied : 125 mm

LES SOCLE-BANCS : pratique et robuste, le socle-banc est un accessoire simple à mettre en place qui permet d’offrir une assise intégrée à votre personnel évitant l’installation de bancs dans vos locaux. Existent pour les vestiaires de 1 à 4 colonnes.

Jeu de pieds standard réf. PIEDS./L20

4 Serrure à clés

Poignée serrure à code 3 chiffres réinitialisable : Version économique en plastique, cette serrure est fournie avec une lamelle qui permet de retrouver un code en cas d’oubli, de déverrouiller la serrure et de réinitialiser le code.

7

Jeu de pieds en inox réf. PIEDS./L20/INOX

* Ces serrures peuvent être interchangées avec les moraillons débrayables fournis en standard. Les cames d’origine doivent être conservées pour être montées sur les nouvelles serrures.

Les écrous peuvent aussi être différents.

Socle-banc avec assise pleine : Hauteur : 395 mm

réf. A30/60/B & réf. A30/80/B

Socle-banc avec assise 3 lattes : Hauteur : 360 mm

réf. A30/IP/60/G & réf. A30/IS/80/G

Socle-banc avec assise rétractable : Hauteur : 420 mm

réf. A30/60R & réf. A30/80R A33/800 - coiffe pour vestiaires L800 mm 800 x 500 x 190
