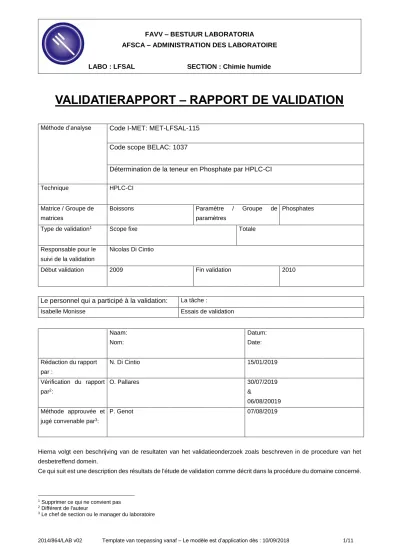

FAVV – BESTUUR LABORATORIA
AFSCA – ADMINISTRATION DES LABORATOIRE LABO : LFSAL SECTION : Chimie humide
VALIDATIERAPPORT – RAPPORT DE VALIDATION
Méthode d’analyse Code I-MET: MET-LFSAL-115
Code scope BELAC: 1037
Détermination de la teneur en Phosphate par HPLC-CI
Technique HPLC-CI
Matrice / Groupe de matrices
Boissons Paramètre / Groupe de
paramètres
Phosphates
Type de validation1 Scope fixe Totale
Responsable pour le suivi de la validation
Nicolas Di Cintio
Début validation 2009 Fin validation 2010
Le personnel qui a participé à la validation: La tâche :
Isabelle Monisse Essais de validation
Naam:
Nom:
Datum:
Date:
Rédaction du rapport par :
N. Di Cintio 15/01/2019
Vérification du rapport par2:
O. Pallares 30/07/2019
&
06/08/20019 Méthode approuvée et
jugé convenable par3:
P. Genot 07/08/2019
Hierna volgt een beschrijving van de resultaten van het validatieonderzoek zoals beschreven in de procedure van het desbetreffend domein.
Ce qui suit est une description des résultats de l'étude de validation comme décrit dans la procédure du domaine concerné.
1 Supprimer ce qui ne convient pas
2 Différent de l'auteur
3 Le chef de section ou le manager du laboratoire
FAVV – BESTUUR LABORATORIA
AFSCA – ADMINISTRATION DES LABORATOIRE
LABO : LFSAL SECTION : Chimie humide
Samenvatting validatiegegevens – Résumé des données de validation
Groupe de matrice Sodas
Domaine de validation Gamme de quantification 100 mg/l – 1000 mg/l PO4
Modèle mathématique quadratique
Etalonnage Critère sur l'étalonnage ± 10 %
Critère sur l'identification par temps de
rétention ± 1 min
Sélectivité, Spécificité
Technique analytique HPLC -CI
Critère sur le rendement entre 80% et 110 %
CVr MAX (= 2/3 CVHOR) 4,8%
Répétabilité
CVr 0,73%
Répétabilité 10,7 mg/l
CVr MAX (=CVHOR) 6,3%
Reproductibilité intra- laboratoire
CVRr 1,3%
Reproductibilité 19,1 mg/l Incertitude de mesure basée sur la fidélité
intermédiaire et le biais 13,2% 11,6% Incertitude de mesure
• La validation répond aux exigences des la procédures LAB 00 P180
• Le laboratoire qui veut appliquer cette méthode doit démontrer que les critères ci- dessous soient remplis :
a) Répétabilité et reproductibilité intra-laboratoire : les coefficients de répétabilité et de reproductibilité devront être inférieurs ou égaux aux coefficients présentés dans le dossier de validation.
b) Justesse : Dans la mesure du possible, participation à des tests inter-laboratoires (ou comparaison avec un laboratoire accrédité) et obtention de résultats corrects. A défaut, les rendements sur des échantillons supplémentés seront utilisés pour évaluer le rendement apparent (les résultats devront être compris entre 70% et 110 %).
FAVV – BESTUUR LABORATORIA
AFSCA – ADMINISTRATION DES LABORATOIRE
LABO : LFSAL SECTION : Chimie humide
Historique de validation :
Edition Révision par/date Motif de la révision Modifications 1 Etienne-Thewissen
Fabian – 08/10/2013 Adaptation au nouveau template Adaptation au nouveau template du dossier de validation.
2 Etienne-Thewissen Fabian – 21/10/2013
Adaptation en fonction des remarques pour publication
Approbation par P. Genot
3 Nicolas Di Cintio – 15/01/2019
Révision quinquennal, adaptation au nouveau template, suivi de l’AI
L’ensemble du document
Table des matières.
1. Généralités sur les phosphates 2. Critères de validation
Domaine de validation Modèle de régression Sélectivité
Spécificité
Répétabilité et reproductibilité intra-laboratoire Rendement apparent
Justesse Robustesse LOD LOQ
Incertitude de mesure 3. Résultats
Domaine de validation Modèle de régression Sélectivité
Spécificité
Répétabilité et reproductibilité intra-laboratoire Rendement apparent
Robustesse LOD LOQ
Incertitude de mesure
Annexe 1 : Flowchart de la méthode
FAVV – BESTUUR LABORATORIA
AFSCA – ADMINISTRATION DES LABORATOIRE LABO : LFSAL SECTION : Chimie humide
1. Généralités
Les phosphates exprimés en acide phosphorique sont des additifs alimentaires représentés par le symbole E338 sur l’étiquette.
Il peut être présent dans les sodas mais avec une teneur maximale autorisée de 700 mg/l exprimée en pentoxyde de phosphore (P2O5).
Même s’il ne présente pas un risque majeur pour la santé, certaines études suspectent qu’une consommation quotidienne de sodas contenant de l’acide phosphorique à concentration élevée, pourrait attaquer l’émail des dents, voire entrainer une décalcification des os.
Calendrier des essais :
Date Analyste Blanc
méthode Matrice Dopé New Cal. Nbre level Contrôles
28/05/2009 I.MONISSE OUI Soda* Non OUI 6 1ère ligne
29/05/2009 I.MONISSE OUI Soda* Non OUI 6 1ère ligne
17/06/2009 I.MONISSE OUI Soda* Non OUI 6 1ère ligne
05/01/2010 I.MONISSE OUI Soda* Oui OUI 6 1ère ligne
*Matrice contenant naturellement des phosphates.
2. Critères de validation
• Domaine de validation
Le domaine de validation de la méthode sera caractérisé par la gamme de concentration où la méthode aura été validée et les matrices analysées.
• Modèle de régression
La courbe d’étalonnage sera construite sur un minimum de 5 points et le modèle de régression appliqué entre la concentration extrapolée et la concentration théorique devra conduire à une déviation inférieure à 10%.
• Sélectivité
Une méthode d’analyse est sélective si elle est capable de discerner le composant à déterminer des autres composants interférents ou de la matrice. L’analyse HPLC devra permettre de séparer les phosphates des autres constituants de la matrice.
FAVV – BESTUUR LABORATORIA
AFSCA – ADMINISTRATION DES LABORATOIRE
LABO : LFSAL SECTION : Chimie humide
• Spécificité
Une méthode d’analyse est spécifique si elle ne mesure que la caractéristique (par ex. composant) que l’on souhaite mesurer. La spécificité de l’analyse sera assurée par l’absence d’un pic supérieur à 0,5 x le level 1 au temps de rétention des phosphates (+/- 1minute par rapport au contrôle) lors de l’injection d’un blanc matrice.
• Répétabilité et Fidélité intermédiaire
La répétabilité et la fidélité intermédiaire seront calculées à partir de minimum 3 séries de 3 essais. Pour être dans les conditions de reproductibilité intra-laboratoire, il faut faire varier au moins un paramètre (analyste, jour, appareil, ...) d'une série à l'autre.
Les %RSDr et %RSDRW calculés devront être inférieurs ou égaux aux valeurs maximales admissibles découlant de l'équation d'Horwitz :
%RSDr < CVHor x 2/3
%RSDRw <CVHor
En présence de normes, la répétabilité et la reproductibilité devront être inférieures ou égales aux valeurs mentionnées.
• Rendement apparent
Le rendement apparent sera estimé au départ d’échantillons supplémentés en phosphate et devra être compris entre 70% et 110%
• Justesse
Dans la mesure du possible, le laboratoire participera à des études inter-laboratoires et la justesse sera estimée sur base du Z-score : -2 < Z-score <2
• Robustesse
Les facteurs principaux risquant d’influencer le résultat doivent être envisagés au cours de la validation de la méthode (Ex : opérateur, jours, colonne, insert, entretien du système, etc…). La robustesse est évaluée par le respect des critères de qualité de la méthode.
FAVV – BESTUUR LABORATORIA
AFSCA – ADMINISTRATION DES LABORATOIRE
LABO : LFSAL SECTION : Chimie humide
• LOD
La plus faible quantité mesurée d’un composant qui peut être détectée dans l’échantillon d’analyse, avec une certaine probabilité statistique, à l’aide de la méthode d’analyse. Il s’agit d’un critère qualitatif qui résulte en un rapport signal/bruit de 3. S’il existe une norme et que le rapport S/N à la norme est supérieur à 20, la LOD ne sera pas calculée.
• LOQ
La plus faible concentration mesurée d’un composant qui peut être quantifiée dans l’échantillon d’analyse, avec une certaine fidélité et justesse, à l’aide de la méthode d’analyse. Il s’agit d’un critère quantitatif qui résulte en un rapport signal/bruit de 6. S’il existe une norme et que le rapport S/N à la norme est supérieur à 20, la LOQ ne sera pas calculée.
• Incertitude de mesure
L’incertitude de mesure sera calculée conformément à la procédure centralisée LAB00 P508.2014/830/LAB
« Validation de la méthode et scope d'accréditation » au point 5 « Incertitude de mesure ».
3. Résultats des données de validation :
L’ensemble des résultats présentés dans le dossier sont exprimés en PO4
MM PO4 : 94,97 MM P2O5 : 141,94
Domaine de validation :
La méthode est validée pour déterminer la teneur en phosphates (exprimée en P2O5) aux environs de la norme de 700 mg/l.
Modèle de régression
La droite d’étalonnage, construite sur un minimum de 5 points, couvre une gamme de concentrations comprise entre 100 mg/l et 1000 mg/l. Le modèle de régression quadratique entre le signal mesuré et la concentration théorique conduit à une déviation inférieure à 10% entre la concentration théorique et la concentration mesurée.
FAVV – BESTUUR LABORATORIA
AFSCA – ADMINISTRATION DES LABORATOIRE LABO : LFSAL SECTION : Chimie humide
PHOSPHATES - Droite de calibration du 28/05/2013
Valeur théorique (mg/l) Valeur mesurée (mg/l) % de déviation
Level 1 10 10,10 -1,04
Level 2 25 24,87 0,52
Level 3 50 49,91 0,17
Level 4 75 75,19 -0,26
Level 5 100 99,92 0,08
Sélectivité
La sélectivité de la méthode est assurée par la séparation chromatographique sur une colonne Metro A Supp 150 mm x 4 mm.
Spécificité
Aucun pic supérieur à 0,5 x le Level 1 n’est observé au temps de rétention du phosphate (+/- 1 minute) lors de l’injection de la solution d’extraction.
y = 0,00003366x2+ 0,07487380x - 0,14057169 R² = 0,99998536
0,00 1,00 2,00 3,00 4,00 5,00 6,00 7,00 8,00 9,00
0,00 20,00 40,00 60,00 80,00 100,00 120,00
Surface
mg/l PO4 : modèle quadratique
FAVV – BESTUUR LABORATORIA
AFSCA – ADMINISTRATION DES LABORATOIRE LABO : LFSAL SECTION : Chimie humide
Chromatogrammes d’une solution à 10 mg/l et d’un Blanc
Répétabilité et fidélité intermédiaire
Les essais ont été réalisés sur un cola, matrice qui contient naturellement des phosphates.
6 essais à 500 mg/l par série, 3 séries.
JOUR 1 (mg/l PO4) JOUR 2 (mg/l PO4) JOUR 3 (mg/l PO4)
E1 516 515 520
E2 528 519 521
E3 529 514 520
E4 529 516 524
E5 528 513 526
E6 533 516 521
Level 1
Blanc
FAVV – BESTUUR LABORATORIA
AFSCA – ADMINISTRATION DES LABORATOIRE LABO : LFSAL SECTION : Chimie humide
Concentration
(mg/l) n x p Répétabilité : 2,8 x Sj (mg/l)
Reproductibilité :
2,8 x Sj (mg/l) CVr (%) CVr
Max (%) – 2/3 CVHor
CVR (%) CVR
Max (%) – CVHor
521,6 3 x 6 10,7 19,1 0,73 4,2 1,3 6,3
Rendement apparent
Le rendement apparent est évalué sur les échantillons de limonade supplémentés en phosphate à 3 niveaux.
Série du 04/01/2010 Niveau dopage
333 mg/l (%)
Niveau dopage 500 mg/l (%)
Niveau dopage 750 mg/l (%)
Essai 1 100.9 103.2 103.1
Le rendement apparent de chaque série respecte le critère 70%-110%.
Robustesse
Les paramètres suivants ont varié lors des essais de validation : jour, opérateurs, colonne HPLC, lots de solvants. La robustesse de la méthode est également évaluée au cours du temps au départ de la carte de contrôle. L’ensemble des critères qualité de la méthode ont été systématiquement respectés.
Limites de détection et de quantification :
Le rapport S/N d’un échantillon dont la teneur en phosphates est proche de la norme est > à 50. Par conséquent, les limites de détection et de quantification n’ont pas été calculées.
Incertitude de mesure
L’incertitude de mesure de 13,2% est calculée selon la procédure P508 au départ de la carte de contrôle sur 35 résultats.
L’incertitude de mesure combinée recalculée en 2019 pour les matrices arômes et limonade sur base des données de validation initiales, des cartes de contrôles et des PT est de :
11.6 %
FAVV – BESTUUR LABORATORIA
AFSCA – ADMINISTRATION DES LABORATOIRE
LABO : LFSAL SECTION : Chimie humide
L’incertitude de mesure actualisée est disponible dans la liste des Incertitudes de mesure de la section Chimie Humide L-010-01-Incertitude mesure AL et le calcul de celle-ci se trouve dans le dossier M:\LABORATOIRE\SECTIONS\Chimie Humide\Analyse\méthode\MET115-Phosphates\IM
FAVV – BESTUUR LABORATORIA
AFSCA – ADMINISTRATION DES LABORATOIRE LABO : LFSAL SECTION : Chimie humide
ANNEXE 1
Flow chart : « Détermination de la teneur en phosphates dans les sodas par HPLC-CI
Prélever environ 100 ml.
Dégazer environ 10’
au bain à US.
Prélever précisément 10 ml.
Amener à 100 ml avec de l’eau déminéralisée
SI ECHANTILLON DOPE :
Ajouter précisément 5 ml de NaNH4HPO4.4H2O au 10 ml d’échantillon.
Amener à 200 ml avec de l’eau déminéralisée si c’est un cola.
Amener à 100 ml avec de l’eau déminéralisée si c’est une limonade.
