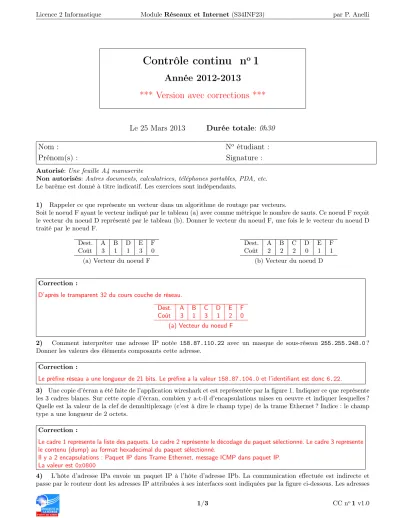

Licence 2 Informatique ModuleRéseaux et Internet(S34INF23) par P. Anelli
Contrôle continu n
o1
Année 2012-2013
*** Version avec corrections ***
Le 25 Mars 2013 Durée totale: 0h30
Nom : N
oétudiant :
Prénom(s) : Signature :
Autorisé:Une feuille A4 manuscrite
Non autorisés:Autres documents, calculatrices, téléphones portables, PDA, etc.
Le barème est donné à titre indicatif. Les exercices sont indépendants.
1) Rappeler ce que représente un vecteur dans un algorithme de routage par vecteurs.
Soit le noeud F ayant le vecteur indiqué par le tableau (a) avec comme métrique le nombre de sauts. Ce noeud F reçoit le vecteur du noeud D représenté par le tableau (b). Donner le vecteur du noeud F, une fois le le vecteur du noeud D traité par le noeud F.
Dest. A B D E F
Coût 3 1 1 3 0
(a) Vecteur du noeud F
Dest. A B C D E F
Coût 2 2 2 0 1 1
(b) Vecteur du noeud D
Correction :
D’après le transparent 32 du cours couche de réseau.
Dest. A B C D E F
Coût 3 1 3 1 2 0
(a) Vecteur du noeud F
2) Comment interpréter une adresse IP notée 158.87.110.22 avec un masque de sous-réseau 255.255.248.0? Donner les valeurs des éléments composants cette adresse.
Correction :
Le préfixe réseau a une longueur de 21 bits. Le préfixe a la valeur158.87.104.0et l’identifiant est donc6.22.
3) Une copie d’écran a été faite de l’application wireshark et est représentée par la figure 1. Indiquer ce que représente les 3 cadres blancs. Sur cette copie d’écran, combien y a-t-il d’encapsulations mises en oeuvre et indiquer lesquelles ? Quelle est la valeur de la clef de demultiplexage (c’est à dire le champ type) de la trame Ethernet ? Indice : le champ type a une longueur de 2 octets.
Correction :
Le cadre 1 représente la liste des paquets. Le cadre 2 représente le décodage du paquet sélectionné. Le cadre 3 représente le contenu (dump) au format hexadecimal du paquet sélectionné.
Il y a 2 encapsulations : Paquet IP dans Trame Ethernet, message ICMP dans paquet IP.
La valeur est0x0800
4) L’hôte d’adresse IPa envoie un paquet IP à l’hôte d’adresse IPb. La communication effectuée est indirecte et passe par le routeur dont les adresses IP attribuées à ses interfaces sont indiquées par la figure ci-dessous. Les adresses
1/3 CC no1v1.0
Licence 2 Informatique ModuleRéseaux et Internet(S34INF23) par P. Anelli
Figure 1 – Ecran wireshark
physiques (ou MAC) de chaque carte réseau sont également représentées et notées Mi.
Remplir le tableau ci-dessous avec les adresses de source et de destination utilisées pour la trame et le paquet sur le sous-réseau R1 etR2.
M1 M2 M3 M4
IPa IPr1 IPr2 IPb
R1 R2
Sous-réseau R1 R2
Destination MAC Source MAC Destination IP Source IP
Correction :
Sous-réseau R1 R2
Destination MAC M2 M4
Source MAC M1 M3
Destination IP IPb IPb
Source IP IPa IPa
5) Soit un routeur ayant la table de routage ci-dessous. Compléter le tableau de destination en indiquant quelle entrée est retenue pour chaque destination.
2/3 CC no1v1.0
Licence 2 Informatique ModuleRéseaux et Internet(S34INF23) par P. Anelli
Destination lg préfixe #entrée
0.0.0.0 0 1
128.0.0.0 8 2
128.96.0 12 3
128.96.144.0 20 4
128.96.148.0 22 5
Table de routage
Destination Entrée retenue 128.99.134.75
128.96.150.1 128.112.132.2 128.96.152.6
Destination des paquets
Correction :
Destination Entrée retenue
128.99.134.75 3
128.96.150.1 5
128.112.132.2 2
128.96.152.6 4
3/3 CC no1v1.0
