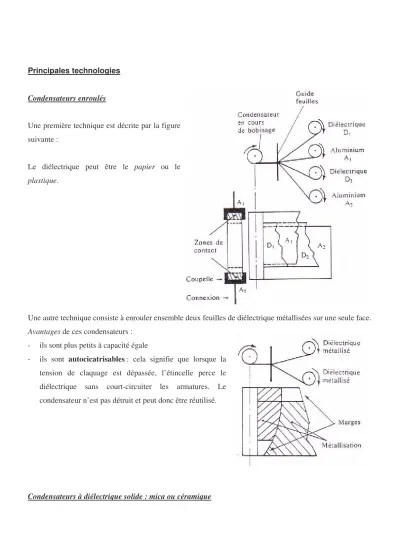

Principales technologies Condensateurs enroulés

Une première technique est décrite par la figure suivante :

Le diélectrique peut être le papier ou le plastique.

Une autre technique consiste à enrouler ensemble deux feuilles de diélectrique métallisées sur une seule face.

Avantages de ces condensateurs : - ils sont plus petits à capacité égale

- ils sont autocicatrisables : cela signifie que lorsque la tension de claquage est dépassée, l’étincelle perce le diélectrique sans court-circuiter les armatures. Le condensateur n’est pas détruit et peut donc être réutilisé.

Condensateurs à diélectrique solide : mica ou céramique

(2)

Les très minces lames de diélectrique peuvent être prises en sandwich entre des électrodes métalliques.

Elles peuvent être préalablement métallisées sur 1 ou 2 faces. Suivant la capacité désirée, on peut ou non empiler plusieurs plaques métalliques (figure ci-dessous).

La métallisation se fait : - à l’argent pour le mica

- à l’aluminium pour la céramique

Condensateurs à diélectrique liquide (Condensateurs électrolytiques)

Le montage d’un condensateur électrolytique est illustré par la figure.

L’une des électrodes est une feuille d’aluminium.

Le diélectrique : une couche d’oxyde d’aluminium (alumine) très mince qui recouvre la première électrode.

(3)

L’autre électrode est constituée par un gel d’ammonium immobilisé dans un papier enroulé au contact de l’alumine.

Le gel d’ammonium entretient la couche d’alumine pourvu que l’électrode en aluminium soit négative par rapport à lui.

Tout branchement du condensateur en sens inverse le détruit.

On fabrique, sur le même principe, des condensateurs au tantale dont la robustesse de l’oxyde permet une miniaturisation plus poussée et une grande fiabilité.

Condensateurs à électrolyte solide

Ce sont les plus récents sur le marché.

Ils sont constitués par une anode en tantale oxydée sur sa périphérie et entourée de bi-oxyde de manganèse lequel est mis en contact avec le vase externe (qui constitue l’électrode négative) par un ensemble argent-graphite-soudure.

La figure ci-contre représente un condensateur au tantale à électrolyte solide.

Condensateurs réglables

Comme pour les résistances, on distingue les condensateurs variables et les condensateurs ajustables.

Condensateurs variables : Condensateurs dont la capacité est réglable manuellement de l’extérieur du montage en déplaçant une armature par rapport à l’autre, utilisés lorsqu’il est nécessaire de modifier fréquemment la capacité (recherche des stations pour récepteur radio par exemple).

Condensateurs ajustables : Condensateurs ajustés une fois pour toute par un tournevis lors de la mise au point ou de l’étalonnage d’un appareil.

Dans la plupart des cas, ils se composent d’un système de lames fixes parallèles et distantes de quelques fractions de mm et d’un système de lames mobiles montées sur un axe.
