(1)

Me M1.1 M1.2 M1.3 M1.4 M2.1 M2.2 M2.3 M2.4 M3.1 M3.2 M3.3 M3.4 M3.5 EDD

/ / /15 /5 /

Nom Prénom classe : date : note :

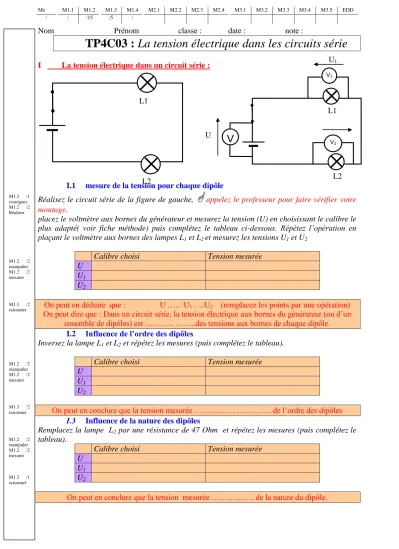

TP4C03 : La tension électrique dans les circuits série

I La tension électrique dans un circuit série :

I.1 mesure de la tension pour chaque dipôle

Réalisez le circuit série de la figure de gauche,

appelez le professeur pour faire vérifier votre montage.

placez le voltmètre aux bornes du générateur et mesurez la tension (U) en choisissant le calibre le plus adapté( voir fiche méthode) puis complétez le tableau ci-dessous. Répétez l’opération en plaçant le voltmètre aux bornes des lampes L1 et L2 et mesurez les tensions U1 et U2

Calibre choisi Tension mesurée

U U1 U2

On peut en déduire que : U ….. U1 ….U2 (remplacez les points par une opération) On peut dire que : Dans un circuit série, la tension électrique aux bornes du générateur (ou d’un

ensemble de dipôles) est ……….. ……..des tensions aux bornes de chaque dipôle.

I.2 Influence de l’ordre des dipôles

Inversez la lampe L1 et L2 et répétez les mesures (puis complétez le tableau).

Calibre choisi Tension mesurée

U U1 U2

On peut en conclure que la tension mesurée ……….. de l’ordre des dipôles I.3 Influence de la nature des dipôles

Remplacez la lampe L2 par une résistance de 47 Ohm et répétez les mesures (puis complétez le tableau).

Calibre choisi Tension mesurée

U U1

U2

On peut en conclure que la tension mesurée ………. de la nature du dipôle.

L2 L1

M1.2 /1 consignes M1.2 /2 Réaliser

M1.2 /2 manipuler M1.2 /2 mesurer

M1.3 /2 raisonner

M1.2 /2 manipuler M1.2 /2 mesurer

M1.3 /2 raisonner

M1.2 /2 manipuler M1.2 /2 mesurer

M1.3 /1 raisonner

U1

U

U2

L1

L2

V1

V2

V
