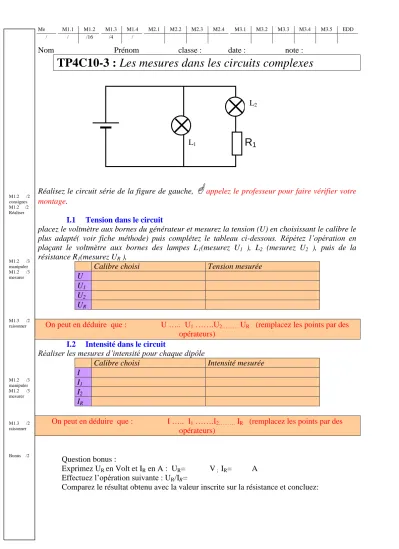

TP4C10-3 : Les mesures dans les circuits complexes

Me M1.1 M1.2 M1.3 M1.4 M2.1 M2.2 M2.3 M2.4 M3.1 M3.2 M3.3 M3.4 M3.5 EDD

/ / /16 /4 /

Nom Prénom classe : date : note :

TP4C10-3 : Les mesures dans les circuits complexes

Réalisez le circuit série de la figure de gauche,



I.1 Tension dans le circuit

placez le voltmètre aux bornes du générateur et mesurez la tension (U) en choisissant le calibre le plus adapté( voir fiche méthode) puis complétez le tableau ci-dessous. Répétez l’opération en plaçant le voltmètre aux bornes des lampes L1(mesurez U1 ), L2 (mesurez U2 ), puis de la résistance R1(mesurez UR ),

Calibre choisi Tension mesurée

U U1 U₂ UR

On peut en déduire que : U ….. U₁ …….U_2……… U_R (remplacez les points par des opérateurs)

I.2 Intensité dans le circuit

Réaliser les mesures d’intensité pour chaque dipôle

Calibre choisi Intensité mesurée

I I1

I₂ IR

On peut en déduire que : I ….. I₁ …….I_2……… I_R (remplacez les points par des opérateurs)

Question bonus :

Exprimez UR en Volt et IR en A : UR= V ; IR= A Effectuez l’opération suivante : UR/IR=

Comparez le résultat obtenu avec la valeur inscrite sur la résistance et concluez:

L1

R

L2

M1.2 /2 consignes M1.2 /2 Réaliser

M1.2 /3 manipuler M1.2 /3 mesurer

M1.3 /2 raisonner

M1.2 /3 manipuler M1.2 /3 mesurer

M1.3 /2 raisonner

Bonus /2
