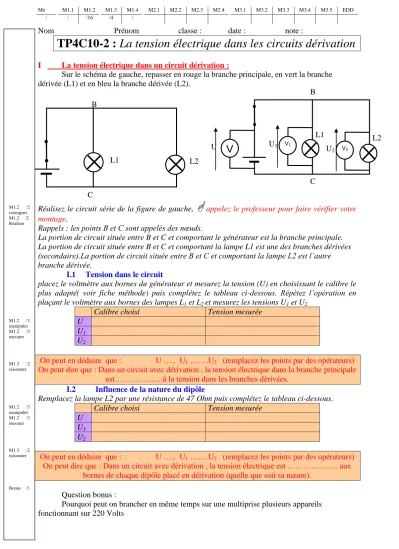

TP4C10-2 : La tension électrique dans les circuits dérivation

I La tension électrique dans un circuit dérivation :

Sur le schéma de gauche, repasser en rouge la branche principale, en vert la branche dérivée (L1) et en bleu la branche dérivée (L2).

Réalisez le circuit série de la figure de gauche,

appelez le professeur pour faire vérifier votre montage.

Rappels : les points B et C sont appelés des nœuds.

La portion de circuit située entre B et C et comportant le générateur est la branche principale.

La portion de circuit située entre B et C et comportant la lampe L1 est une des branches dérivées (secondaire).La portion de circuit située entre B et C et comportant la lampe L2 est l’autre branche dérivée.

I.1 Tension dans le circuit

placez le voltmètre aux bornes du générateur et mesurez la tension (U) en choisissant le calibre le plus adapté( voir fiche méthode) puis complétez le tableau ci-dessous. Répétez l’opération en plaçant le voltmètre aux bornes des lampes L1 et L2 et mesurez les tensions U1 et U2

Calibre choisi Tension mesurée

U U1 U2

On peut en déduire que : U ….. U1 …….U2 (remplacez les points par des opérateurs) On peut dire que : Dans un circuit avec dérivation , la tension électrique dans la branche principale

est…… ……….. à la tension dans les branches dérivées.

I.2 Influence de la nature du dipôle

Remplacez la lampe L2 par une résistance de 47 Ohm puis complétez le tableau ci-dessous.

Calibre choisi Tension mesurée

U U1 U2

On peut en déduire que : U ….. U1 …….U2 (remplacez les points par des opérateurs) On peut dire que : Dans un circuit avec dérivation , la tension électrique est ………. aux

bornes de chaque dipôle placé en dérivation (quelle que soit sa nature).

Question bonus :

Pourquoi peut on brancher en même temps sur une multiprise plusieurs appareils fonctionnant sur 220 Volts

L1 L2 B

C

B

L2 U

V

L1

C

U2 V2

U1 V1

M1.2 /2 consignes M1.2 /2 Réaliser

M1.2 /3 manipuler M1.2 /3 mesurer

M1.3 /2 raisonner

M1.2 /3 manipuler M1.2 /3 mesurer

M1.3 /2 raisonner

Bonus /1
