EVACOM PHYSIQUE 9e O2 / Ier semestre 2006-2007 - Électricité pratique

À distribuer aux élèves après le 1er passage correspondant à partie B c)

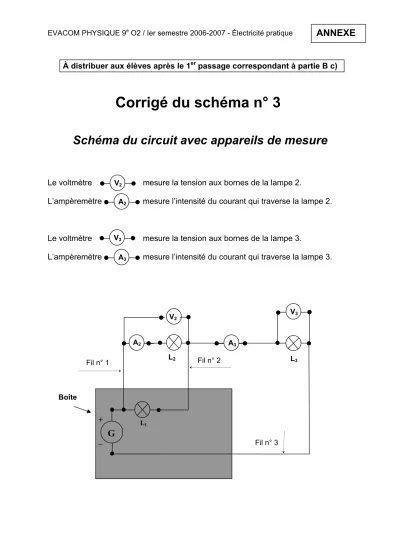

Corrigé du schéma n° 3

Schéma du circuit avec appareils de mesure

Le voltmètre mesure la tension aux bornes de la lampe 2.

L’ampèremètre mesure l’intensité du courant qui traverse la lampe 2.

Le voltmètre mesure la tension aux bornes de la lampe 3.

L’ampèremètre mesure l’intensité du courant qui traverse la lampe 3.

V2 A2

A3

V3

A3

V3

Boîte

L3

L2 Fil n° 2 Fil n° 1

Fil n° 3 L1

G

V2 A2

+
