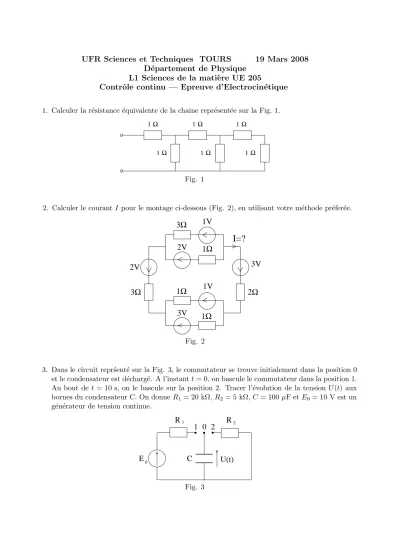

UFR Sciences et Techniques TOURS 19 Mars 2008 D´epartement de Physique
L1 Sciences de la mati`ere UE 205
Contrˆole continu — Epreuve d’Electrocin´etique
1. Calculer la r´esistance ´equivalente de la chaine repr´esent´ee sur la Fig. 1.
1Ω
1Ω 1Ω
1Ω 1Ω
1Ω
Fig. 1
2. Calculer le courantI pour le montage ci-dessous (Fig. 2), en utilisant votre m´ethode pr´efer´ee.
I=?
1V 2V
2V 3V
1V 3V
3Ω
1Ω
3Ω
1Ω
1Ω 2Ω
Fig. 2
3. Dans le circuit repr´sent´e sur la Fig. 3, le commutateur se trouve initialement dans la position 0 et le condensateur est d´echarg´e. A l’instantt= 0, on bascule le commutateur dans la position 1.
Au bout de t= 10 s, on le bascule sur la position 2. Tracer l’´evolution de la tension U(t) aux bornes du condensateur C. On donneR1= 20 kΩ, R2 = 5 kΩ,C= 100µF et E0= 10 V est un g´en´erateur de tension continue.
0 U(t)
1 0 2
C E
R1 R2
Fig. 3
