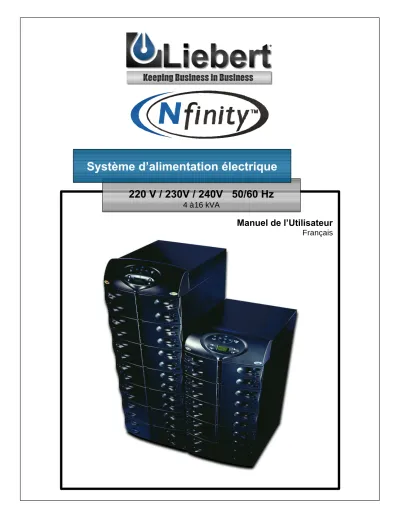

Manuel de l’Utilisateur Français
220 V / 230V / 240V 50/60 Hz
4 à 16 kVA
Système d’alimentation électrique
CONSERVEZ CES INSTRUCTIONS.
Ce manuel contient d’importantes instructions qui doivent être scrupuleusement observées lors de l’installation et de la maintenance de cet onduleur et lors de l’installation et du remplacement des modules d’alimentation électrique, de contrôle et des modules de batteries.
Ce produit est exclusivement destiné à un usage commercial/industriel. Ce produit n’est pas destiné à être utilisé avec des appareils de survie ou d’autres appareils désignés comme « critiques » par l’administration américaine « FDA » (food and drugs administration). La charge maximum ne doit pas dépasser la valeur qui figure sur l’étiquette des caractéristiques techniques du système UPS.
Reportez-vous à la garantie limitée.
AVERTISSEMENT :
Il peut y avoir des tensions électriques mortelles à l’intérieur de cet appareil, même lorsqu’il ne fonctionne apparemment pas. Respectez toutes les mises en garde et tous les avertissements qui figurent dans ce manuel. Sinon, vous risquez de graves blessures ou la mort. Ne travaillez jamais seul.Respectez les précautions suivantes lorsque vous travaillez avec des batteries :
§
ATTENTION :
Ne jetez PAS les modules de batteries dans un feu ; les modules de batteries peuvent exploser.§
ATTENTION :
N’ouvrez ou ne détériorez PAS les batteries ; l’électrolyte qui se dégage est nocif pour la peau et les yeux et peut être toxique.§
ATTENTION :
Une batterie peut présenter un risque d’électrocution et de courts- circuits de forte intensité. Les précautions suivantes doivent être observées lors de toute intervention sur des batteries :§ Enlevez les montres, bagues ou autres objets métalliques.
§ Utilisez des outils munis d’une poignée isolante.
§
ATTENTION :
Les batteries plomb-acide contiennent des produits toxiques dangereux.Manipulez, transportez et recyclez-les de façon conformément aux réglementations locales.
Cet onduleur a été conçu pour fonctionner sur une alimentation 220/230/240 VCA 50-60Hz mise à la terre et devra être installé par un personnel qualifié.
Le câblage et les protections ainsi que les charges prévues, fournis par le client, doivent être vérifiés et homologués par un électricien qualifié/homologué, qui contrôlera également les connexions d’entrée, de sortie et de mise à la terre afin de garantir la conformité de l’installation avec les normes techniques et les règles locales pratiquées pour les installations électriques. Les instructions d’installation et les mises en gardes destinées exclusivement à un personnel qualifié se trouvent dans le chapitre Installation du présent manuel.
COMPATIBILITE ELECTROMAGNETIQUE – Cet onduleur est conforme aux exigences de la Directive CEM n° CE 89/336 et les normes techniques publiées. La conformité globale du système nécessite une installation conforme à ces instructions ainsi que l’utilisation exclusive d’accessoires validés par le constructeur.
Utilisez votre système UPS uniquement en intérieur, à des températures ambiantes comprises entre 0°C et +40°C (entre 32°F et +104°F). Installez-le dans un environne-ment propre, dénué d’impuretés conductrices, d’humidité, de liquides inflammables, de gaz ou de substances corrosives.
Éteignez l’onduleur et isolez-le avant de le nettoyer.
Utilisez uniquement un chiffon doux, jamais de détergent liquide ou en aérosol. Évitez toute accumulation de poussière qui pourrait restreindre la circulation d’air sur les baies de ventilation avant et arrière.
Ne bloquez et n’insérez jamais aucun objet dans les baies de ventilation ou autres orifices.
Cet onduleur contient des modules remplaçables par l’utilisateur. N’essayez pas d’accéder à l’intérieur des modules. Reportez-vous à la section de dépannage portant sur le remplacement des modules.
MISE EN GARDE :
Cet onduleur ne devra pas être alimenté à partir d’alimentations électriques du type “IT” (Impédance à Terre). (Norme IEC 364 – INSTALLATION ELECTRIQUE DANS LESINSTRUCTIONS DE SÉCURITÉ IMPORTANTES
Risque d’électrocution Indique une mise en garde
Suivi par des instructions importantes Entrée de CA
Sortie de CA
Demande à l’utilisateur de consulter le manuel
Indique que l’appareil contient une batterie acide et plomb régulée par une soupape Recycler
Tension CC
Arrêt Marche Veille
Pas de connexion de télécommunication
Position verrouillée
Position déverrouillée
Communications série
Signaux de fermeture des contacts Relié à la terre
Tension CA
Fil de mise à la terre des équipements
Glossaire des symboles
Introduction
Description générale
Modes de fonctionnement
Principaux composants
Félicitations pour votre achat du système d’alimentation ininterruptible Nfinity™ de Liebert.
Comme avec chaque produit Liebert, nous nous portons garants de notre qualité. Si vous avez des questions concernant cet onduleur, n’hésitez pas à contacter votre représentant local ou à appeler le numéro d’assistance technique approprié qui se trouve au dos de ce manuel.
Pour assurer une installation et une utilisation correctes de cet appareil, veuillez lire attentivement ce manuel.
Alors que l’installation doit être réalisée par un électricien qualifié/homologué, le fonctionnement général ne nécessite pas de formation spéciale.
DESCRIPTION DU SYSTÈME
Le système d’alimentation électrique Nfinity de Liebert est un système d’alimentation secourue modulaire conçu pour être utilisé avec des stations de travail, des serveurs, des réseaux, des équipements de télécommunication et d’autres équipements électroniques sensibles. Il fournit une alimentation électrique continue et de haute qualité en courant alternatif (CA) pour vos équipements, les protégeant contre toute perturbation électrique due à des pannes de courant totales ou partielles, des pics de tension ou des interférences parasites.
L’onduleur modulaire Nfinity a été conçu pour fournir une disponibilité maximum du système aux équipements essentiels à l’entreprise. Le Nfinity est un système d’alimentation secourue facilement adaptable. En installant simplement des modules supplémentaires d’alimentation électrique ou de batteries, vous pouvez accroître la capacité de votre système ou augmenter votre durée de fonctionnement secouru.
Le Nfinity a une interface utilisateur complète qui peut être configurée selon les préférences de l’utilisateur. Elle donne également à l’utilisateur des informations détaillées sur l’état du système UPS et enregistre les événements.
CARACTÉRISTIQUES :
§ Jusqu’à 16 kVA d’alimentation secourue modulaire
§ Conditionnement continu de l’alimentation électrique
§ Interface conviviale permettant une configuration personnalisée
§ Contrôle continu du système
§ Alertes de mise en garde et registres d’événements
§ Dérivation automatique et manuelle gérée en interne
§ Transformateur de sortie pour isolement (option)
COMPOSANTS STANDARD :
§ Modules d’alimentation électrique – pour le conditionnement de
l’alimentation électrique
§ Modules de batteries – pour l’alimentation secourue
§ Modules de contrôle du système – pour le contrôle du système et les
communications
§ Affichage à cristaux liquides pour indications détaillées à l’intention de l’utilisateur et commandes
programmables COMMUNICATIONS
§ Contacts secs
§ RS-232
§ Communications en option par l’intermédiaire des ports de communication Intellislot™
Description générale
Interface utilisateur
Avant
avec les cadres enlevésArrière
avec les caches d’accès enlevés Commutateur d’activation des commandes(SW2)
Borne REPO
Ports de communications Intellislot™
Ports de communications DB-9 Borne de courant de sortie Cavalier de tension de dérivation 220
\ 240 (Option transformateur seulement) Borne de courant d’entrée
Connexion de batteries externes Disjoncteur du circuit d’entrée (CB1)
Borne de terre d’entrée
COM1COM2
Port 1Port 2Port 3Port 4
Filtre d’interférences électromagnétiques
ENTRÉE DÉRIVATION SORTIE
MANUELLE
TRANSFORMATEUR DE SORTIE
MODULES DE BATTERIES
INTERFACE UTILISATEUR
MODULE DE CONTRÔLE DU
SYSTÈME
MODULE DE CONTRÔLE DU
SYSTÈME MODULE(S)
D’ALIMENTATION ÉLECTRIQUE
Filtre d’interférences électromagnétiques
CONTACTEUR DE SORTIE ET DÉRIVATION
INTERFACE DE CONTRÔLE
ALIMENTATION ÉLECTRIQUE
CONTRÔLE
L’onduleur Nfinity est conçu pour fonctionner comme un véritable système en ligne dans les modes suivants : Mode normal
Les circuits de correction du facteur de puissance du module par la source de CA du secteur et fournissent à l’onduleur un courant CC régulé. L’onduleur du module régénère un courant CA précis pour alimenter les équipements connectés. Le chargeur de batterie maintient une charge d’entretien sur la batterie.
Mode de secours
En cas de panne de courant CA du secteur, les équipements connectés sont alimentés par l’onduleur qui prélève l’énergie des modules de batteries. La charge raccordée ne sera interrompue ni lors de la panne, ni lors du rétablissement de la source CA du secteur.
Mode de redémarrage automatique
Après une coupure de courant et une décharge complète des batteries, une fois que l’alimentation en CA du secteur sera rétablie, l’onduleur redémarrera automatiquement et recommencera à fournir une alimentation électrique aux équipements connectés. Cette fonction est activée en usine, mais elle peut être désactivée par l’utilisateur.
L’utilisateur peut également programmer deux temporisations avant le redémarrage automatique : 1. Niveau de capacité des batteries (%)
2. Compte à rebours
Mode de recharge
Une fois que l’alimentation en CA du secteur sera rétablie, l’appareil rechargera automatiquement les modules de batteries jusqu’à ce qu’ils soient complètement chargés.
Mode de dérivation
La dérivation fournit au courant électrique un autre trajet vers les équipements connectés et fonctionne de la manière suivante :
Automatique
En cas de défaut interne ou si la capacité de surcharge du système UPS est dépassée, l’onduleur transfère automatiquement les équipements connectés du système UPS à la branche de dérivation.
Manuelle
Si l’onduleur doit être mis hors service pour des besoins limités de maintenance ou de réparations, une activation manuelle de la dérivation transférera immédiatement les équipements du système UPS à la branche de dérivation.
Modes de fonctionnement
220V Norme
230 / 240 Option
Ci-dessous figure une description générale de chaque composant et de ses fonctions. Veuillez lire attentivement cette section, dans la mesure où elle vous aidera à mieux comprendre le fonctionnement du Nfinity.
Châssis de l’appareil
Le châssis du Nfinity renferme tous les autres composants du système. En regardant la face avant du Nfinity™, on voit une série de cadres en plastique. En saisissant ces cadres par le côté et en les tirant vers l’extérieur, vous enlevez le cadre et faites apparaître les baies des modules de batteries et d’alimentation électrique. Le cadre du bas recouvre les ventilateurs de refroidissement et le commutateur de dérivation manuelle.
Le module d’interface utilisateur est situé au- dessus des baies des modules d’alimentation électrique et de batteries, afin d’être facilement accessible. À partir de là, l’utilisateur peut obtenir diverses informations concernant l’état du Nfinity. En déplaçant l’interface utilisateur et en la posant sur le dessus du châssis, vous pourrez voir les baies des modules de contrôle du système.
Châssis du Nfinity sans les cadres
Principaux composants
Module de contrôle du système
Module d’interface utilisateur
Le module d’interface utilisateur est la principale source de communication entre l’onduleur et l’utilisateur. À partir de l’interface, l’utilisateur peut :
§ Voir l’état du système UPS
§ Personnaliser la configuration du système
§ Consulter le registre d’événements pour aider au dépannage
§ Activer / désactiver le courant de sortie
§ Désactiver l’alarme sonore
Pour une explication plus détaillée de l’utilisation du module d’interface utilisateur, reportez-vous à la section « Commandes et témoins » de ce manuel.
Module de contrôle du système
Le module de contrôle du système est le centre de communications du système UPS. Il recueille les entrées de tous les modules et traite les données pour contrôler le fonctionnement du système, surveillant notamment l’état de chaque module. Un deuxième module de contrôle du système optionnel peut être installé pour fournir une redondance complète du système (fonctionnement et communication) dans le cas peu probable d’une panne d’un module de contrôle.
En fonctionnement normal, la diode électroluminescente (LED) d’état (verte) clignote et la LED de défaut (ambrée) est éteinte. Pour toute situation autre que celle-ci, reportez-vous à la section « Dépannage » de ce manuel..
Fixations Fixations
LED d’état Levier
Module d’interface utilisateur
LED de défaut
Module d’alimentation électrique
Le module d’alimentation électrique assure le conditionnement de l’alimentation électrique dans l’onduleur Nfinity. Chaque module est une unité indépendante de 4 kVA, comprenant un redresseur à facteur de puissance amélioré, un chargeur de batterie et un onduleur, avec les circuits de surveillance et de contrôle associés.
Les modules sont montés en parallèle pour fournir davantage de capacité et/ou de redondance. Des modules peuvent être ajoutés ou remplacés en ligne sans interruption ni danger pour les équipements connectés.
Module de batteries
Les modules de batteries fournissent une alimentation électrique de secours en cas de panne du secteur. Chaque module contient dix blocs de batteries régulés par valve (VRLA) avec les dispositifs de surveillance et de contrôle associés pour isoler le module de batteries en cas de panne d’une batterie. Les modules sont montés en parallèle pour augmenter la durée de l’alimentation de secours et/ou fournir davantage de redondance. Des modules peuvent être ajoutés ou remplacés en ligne sans interruption ni danger pour les équipements connectés.
Module d’alimentation électrique Module de batteries
En fonctionnement normal, la LED d’état (verte) clignote et la LED de panne (ambre) est éteinte. Pour toute situation autre que celle-ci, reportez-vous à la section « Dépannage » de ce manuel.
AVANT AVANT
Vis de transport Fixation DEL d’état DEL de panne Ventilateur de refroidissement
Levier
Installation
Préparation
Déchargement
Installation des câbles
Communications
Ces instructions d’installation fournissent toutes les informations nécessaires pour positionner l’onduleur (y compris les conditions relatives à l’environnement) et pour connecter les câbles d’alimentation électrique d’entrée et de sortie.
Inspection
À la réception du système UPS, examinez l’emballage pour vous assurer qu’il n’a pas été maltraité ou endommagé. Si vous remarquez des dommages quelconques, appelez votre représentant local Liebert et/ou avisez votre transporteur.
Environnement
Le fonctionnement du système à des températures supérieures à 25°C réduira la durée de vie des batteries.
L’environnement du système UPS ne doit contenir ni impuretés conductrices ni humidité excessive (condensation d’eau, vapeurs inflammables, vapeurs chimiques ou gaz et liquides corrosifs).
Matériel nécessaire à l’installation
Les outils ci-dessous sont nécessaires pour installer correctement votre système UPS :
§ Un transpalette
§ Un cliquet ou une clé 13
§ Une clé dynamométrique (Nm)
§ Un tournevis plat
§ Un tournevis cruciforme n°2
Préparation du site
Pour décider de la localisation de votre onduleur, prenez en compte le poids et la taille de l’appareil. Assurez-vous que le plancher peut supporter le poids d’une unité complètement chargée. Reportez-vous au tableau ci- dessous pour les considérations de taille et de poids une fois remplie :
Modèle Poids maks.
en kg Hauteur x Largeur x Profondeur en
mm
8 baies 396 1016 x 508 x 711
12 baies 539 1346 x 508 x 711
Vérifiez que votre système UPS sera situé dans une zone bien ventilée avec au moins 300 mm d’espace libre derrière lui. L’onduleur est refroidi par ventilation forcée au moyen de ventilateurs de refroidissement internes. L’air de refroidissement entre par le devant du système UPS et ressort par les grilles de ventilation à l’arrière. Il devrait également y avoir un espace d’au moins 1 mètre à l’avant, afin de pouvoir changer des modules si nécessaire.
Par mesure de sécurité, le châssis de l’appareil est boulonné à la palette de transport. Il est recommandé d’utiliser un transpalette pour transporter l’appareil jusqu’à son lieu d’installation (avant de déboulonner l’appareil).
Préparation
Déchargement du système UPS
ATTENTION : Cet ensemble est très lourd (voir le poids à la page précédente). Au moins deux personnes doivent être présentes pour le décharger de la palette.
1. Une fois l’onduleur à proximité du lieu de l’installation, enlevez le carton.
2. Utilisez un cliquet ou une clé plate de 13 pour enlever les quatre boulons de montage des supports de la palette. Enlevez les supports de montage de la palette et du système UPS. Gardez les supports pour un éventuel transport ultérieur du système UPS ou pour lui donner davantage de stabilité une fois en place.
3. Retirez la rampe en métal qui se trouve en dessous du système UPS et retournez-la.
Insérez la rampe dans la fente de la palette, comme l’illustre la figure ci-dessus.
4. A l’aide de deux personnes, glissez lentement l’onduleur le long de la rampe, jusqu’à ce qu’il soit à plat sur le sol.
Déchargement
5. Une fois que l’onduleur est installé à l’endroit prévu, ajustez les pieds de mise à niveau pour consolider son assise.
Installation fixe
Vous pouvez donner davantage de stabilité à l’appareil en boulonnant les supports de montage (utilisés lors du transport) au sol.
Pour plus de stabilité, utilisez des boulons de qualité supérieure. Reportez-vous aux dimensions ci-dessous avant de percer les trous pour une installation fixe.
Installation stationnaire en option
Ligne centrale
Diamètre de 5/16”
6 endroits
Retirez les caches protecteurs
220 V 230/240 V (par défaut) Cavalier de tension de dérivation
ou
Préparation du câblage
AVERTISSEMENT : Veuillez lire attentivement cette section avant d’entreprendre le câblage de cet appareil.
Vérifiez que l’appareil n’est pas connecté à une source d’alimentation secteur avant de brancher des câbles sur cet appareil. Cet onduleur doit être installé par un électricien qualifié / certifié.
Retrait des caches protecteurs Au dos du système
UPS, des caches protecteurs recouvrent les bornes d’entrée et de sortie, comme l’illustre la figure ci- contre. Retirez-les à l’aide d’un tournevis cruciforme. Mettez de côté les vis et les caches.
Configuration de la tension de dérivation (TB2) (Seulement pour les modèles à transformateur) La tension du système UPS est réglée en usine à 230/240V. Si l’utilisateur dispose d’une alimentation électrique 220 V, le cavalier de tension de dérivation doit être changé pour assurer une tension de sortie correcte en mode dérivation.
Installation des câbles d’alimentation électrique
Reportez-vous aux tableaux ci-dessous pour sélectionner les câbles :
Caractéristiques des câbles d’alimentation électrique et valeurs de protection pour 8 baies
220V 230V 240V
Courant d’entrée maximum
60 A 60 A 60 A
Protection d’entrée
63 A 63 A 63 A
Courant de sortie maximum
39 A 37 A 35 A
Max. : 35 mm² Min : 16 mm² Informations câbles / bornes
Couple de serrage : 2.5-3 nm Caractéristiques des câbles d’alimentation électrique et valeurs
de protection pour 12 baies
220V 230V 240V
Courant d’entrée maximum
84 A 84 A 84 A
Protection d’entrée
100 A 100 A 100 A
Courant de sortie maximum
51 A 49 A 47 A
Max. : 35 mm² Min : 16 mm² Informations câbles / bornes
Couple de serrage : 2.5-3 Nm Il est recommandé d’utiliser un fil de cuivre pour une T° de 90°C Remarques :
Si le démarrage s’effectue sur la dérivation, l’onduleur a un courant de démarrage de 3 cycles qui représente 6 fois le courant de sortie nominal. Ceci doit être pris en compte lors de la sélection du dispositif de protection de surcharge au point de distribution de l’alimentation d’entrée en CA. Pour éviter un déclenchement aléatoire au démarrage, il est recommandé que l’alimentation d’entrée en CA soit protégée au moyen d’un disjoncteur capable de supporter ce courant de démarrage initial.
(Un disjoncteur du type “D” ou “4” (BS) convient très bien).
Cet onduleur est équipé de filtres pour la suppression des interférences électromagnétiques. Le courant de fuite à la terre est inférieur à 40 mA. Des courants de fuite à la terre transitoires et continus peuvent avoir lieu lors du démarrage des équipements, ce qui doit être pris en considération lors de la sélection de dispositifs de coupure, étant donné que les courants de fuite à la terre du système UPS et de la charge seront tous deux pris en compte et supportés.
Un dispositif de protection prévu pour fonctionner avec une dérivation (disjoncteur ou dispositif de coupure protégé par fusible) doit être installé pour la sortie du CA.
Ce système UPSt onduleur ne comporte pas de protection automatique contre les retours. Un panneau de mise en garde doit être apposé sur chaque phase avec les indications suivantes : ISOLEZ LE SYSTEME UPS AVANT TOUTE INTERVENTION SUR CE CIRCUIT. Relier à la terre
Installation des câbles
Câblage d’entrée (TB1)
Pour connecter les câbles d’entrée, suivez les étapes ci-dessous :
Remarque : Des gaines seront utilisées pour les câblages d’entrée.
1. Localisez l’accès aux câbles d’entrée, retirez le cache prédécoupé et tirez les trois fils d’entrée au travers de l’orifice, en laissant une longueur suffisante pour l’installation.
2. Fixez le tube isolant au panneau arrière du système UPS.
3. Les câbles d’alimentation électrique d’entrée se connectent à des bornes à vis sur le bloc de connexion d’entrée situé à droite de la borne de tension de dérivation. En premier lieu, insérez le câble de mise à la terre dans la cosse de terre et serrez avec le couple approprié (2.5-3 Nm). Ensuite, connectez les fils au bloc de connexion de la manière illustrée ci-dessous. À l’aide d’une clé dynamométrique, tournez les vis dans le sens des aiguilles d’une montre jusqu’à la valeur correcte de couple de serrage.
Câblage de sortie (TB3)
Sans transformateur
Avec transformateur
Noter le cavalier Neutre/Terre sur la borne ci-dessus.
Le Transformateur Modèle
L’onduleur Nfinity contient un transformateur d’isolement générant un conducteur neutre pour l’équipement raccordé. L’onduleur est une source dérivée séparément et comporte un neutre vers la tresse de mise à la masse. / Le cas échéant, retirez cette connexion neutre/terre si les normes électriques locales l’exigent.
Interrupteur ARU à distance
Le Nfinity est équipé d’un interrupteur ARU (Arrêt d’Urgence) à distance. Il est conseillé de mettre en œuvre de connecter des circuits SELV sur le connecteur ARU à distance.
L’utilisateur doit fournir un moyen de réaliser l’interface avec le circuit ARU pour déconnecter l’interrupteur de la ligne d’alimentation d’entrée du système UPS, afin de supprimer toutes les sources d’alimentation électrique du système UPS et des équipements connectés et pour être conforme aux normes / réglementations de câblage nationales et locales.
Nota : Les systèmes Nfinity sont livrés avec les cavaliers installés. Ce cavalier doit être retiré pour permettre le démarrage du système UPS.
1 = 24V CC, 35 mA 2 = détection 3 = détection 4 = terre
Si l’installation n’exige pas une connexion à un système ARU à commande à distance, le cavalier doit être enlevé.
ATTENTION :
Pour préserver les barrières de sécurité (SELV) et la compatibilité électromagnétique, les câbles transportant un signal doivent être maintenus à l’écart et acheminés séparément des câbles d’alimentation électrique.Interrupteur REPO Schéma de connexion
À la livraison
Système à interrupteur normalement
Système à interrupteur normalement fermé (système de sécurité)
REMARQUE : Nfinity est livré avec un cavalier REPO monté. Ce cavalier doit être retiré pour pouvoir démarrer le système UPS.
Ports COM
Le Nfinity est capable de communiquer simultanément par l’intermédiaire de plusieurs ports de communication. Seules les cartes de communication Liebert doivent être mises en œuvre. Ne connectez que des circuits SELV si vous vous connectez à un port de communication.
COM 1 – Contacts de relais
Des contacts de relais sont disponibles par le biais d’un connecteur de communications DB- 9F. La fermeture des contacts donne les résultats suivants :
Broche Affectation
1 Batterie faible (normalement ouvert) 4 Arrêt du système UPS en mode batterie
(5-12 V CC pendant 1,5 seconde)
5 Commun
7 Batterie déchargée (commun) 8 Sur batteries (commun)
9 Sur batteries (normalement ouvert)
Les contacts sont prévus pour un courant de 48 V CC, 1 A maximum et sont compatibles avec le logiciel SiteNet MultiLink.
COM 2 – Série
Le Nfinity est capable de communiquer grâce au protocole exclusif de Liebert. La configuration des broches du connecteur DB-9 est la suivante :
Broche Affectation
2 Transmission de données 3 Réception de données
5 Commun
Ports Intellislot™
Les cartes de communication suivantes peuvent être utilisées avec le Nfinity :
Cartes SNMP Intellislot™ – permet au Nfinity de communiquer intelligemment avec votre réseau Ethernet. La carte SNMP doit être installée dans le port 1 ; toutes les cartes supplémentaires peuvent être ajoutées dans des ports consécutifs.
Cartes MultiPort4 Intellislot™ – permet à un maximum de quatre systèmes informatiques clients de surveiller simultanément l’état du Nfinity.
Cartes de contacts de relais Intellislot™ – permet des fermetures de contacts pour une surveillance à distance de conditions d’alarme : signaux « sur batteries », « sur dérivation »,
« batterie déchargée », « alarme sommaire »,
« panne du système UPS » et « sur onduleur ».
Elle s’intégrera avec les ordinateurs AS400 (un câble supplémentaire est nécessaire) et d’autres systèmes de surveillance.
Communication
Affectation des broches
Mode d’emploi
Commandes et témoins Procédures de fonctionnement
Menu principal
Commandes et témoins
Commandes d’affichage
Le panneau d’affichage avant informe l’utilisateur de l’état du bloc UPS et lui permet de configurer le bloc UPS en fonction de ses besoins ou préférences propres par l’intermédiaire de l’interface utilisateur.
Il consiste en une série de DEL d’état, une fenêtre d’affichage à cristaux liquides de 4 lignes de 20 caractères et de boutons pour la navigation (comme illustré ci-dessus).
Bouton de désactivation de
l’alarme Bouton de
veille DEL de panne / avertissement DEL d’état
Fenêtre d’affichage à cristaux liquides
Boutons de navigation
Haut Bas
Échappement
Déplace le curseur dans les menus affichés
Revient à l’écran précédemment affiché Entrée Sélectionne les informations
affichées
Veille Active / désactive l’alimentation électrique de sortie
Continu - Une panne du bloc UPS a eu lieu.
Clignote - Un avertissement a eu lieu. Consultez le registre des événements.
Entrée CA - Une alimentation secteur est disponible.
Sur dérivation - La dérivation fournit l’alimentation électrique.
Sur batteries - La batterie fournit du courant à l’onduleur.
Panne / Avertissement
Onduleur activé - L’onduleur fournit l’alimentation électrique.
LEDs
Reportez-vous à la légende ci-dessous pour savoir ce qui se passe lorsqu’une LED est allumée.
Boutons
Reportez-vous à la légende ci-dessous pour naviguer correctement dans l’interface utilisateur du Nfinity.
Status LED Modes
UPS is Off or Initializing
UPS On, Utility Good and Output Off
UPS On, Utility Good and Output On (Normal Operation)
UPS On, Utility Bad and Output On (On Battery Operation)
UPS On, Utility Bad, and Output Off
UPS in Bypass Operation (Manual or Automatic)
UPS in Manual Bypass Operation with Utility out of Bypass Operation Range
Shutdown Due to End of Discharge
LED Off LED On LED Flashing
Modes des DEL d’état
DEL éteinte DEL allumée DEL clignotante Le bloc UPS est éteint ou en phase d’initialisation
Le bloc UPS est allumé, l’alimentation secteur est bonne et la sortie est désactivée
Le bloc UPS est allumé, l’alimentation secteur est bonne et la sortie est activée
(Fonctionnement normal)
Le bloc UPS est allumé, l’alimentation secteur est mauvaise et la sortie est activée
(Fonctionnement sur batteries)
Le bloc UPS est allumé, l’alimentation secteur est mauvaise et la sortie est désactivée
L’appareil est en mode de dérivation (manuelle ou automatique)
L’appareil est en mode de dérivation manuelle et l’alimentation secteur est en dehors de la plage de fonctionnement en dérivation
Arrêt dû à une décharge complète
Charge présente État redondant État batteries État UPS
>
État redondant État batteries Volts/Amps/kVA État UPS
> >
Navigation dans le menu
Afin de consulter ou de changer des réglages sur l’onduleur, il faut naviguer à l’aide des boutons illustrés à la page précédente. Étant donné que certains menus contiennent plus de quatre rangées d’informations, vous pourrez voir sur l’écran une flèche pointant vers le haut ou vers le bas (comme illustré ci-dessous) – indiquant que vous pouvez faire défiler l’affichage à l’aide des boutons ou .
Si vous faites défiler l’un des menus principaux, les éléments défileront ligne par ligne, l’en-tête du menu restant affiché sur la ligne du haut :
En pressant les éléments suivants apparaissent :
Les flèches à l’écran indiquent que l’utilisateur peut faire défiler le menu vers le haut ou vers le bas pour faire apparaître davantage d’informations.
Démarrage et initialisation
Suivez ces étapes pour démarrer l’onduleur.
1. Vérifiez que le commutateur de dérivation manuelle est dans la position UPS (onduleur). Fermez le disjoncteur du circuit d’entrée (CB1) et fermez le commutateur d’activation contrôle (SW2). Vous devriez voir les messages suivants dans la fenêtre d’affichage à cristaux liquides :
2. Appuyez sur le bouton .
3. Appuyez sur 88 pour accéder au menu principal.
Arrêt du système UPS
Utilisez la procédure suivante pour éteindre l’onduleur.
1. Appuyez sur pour couper l’alimentation électrique des équipements connectés.
2. Confirmez la demande de désactivation de la sortie en appuyant sur 88 .
3. Éteignez le commutateur d’activation (SW2).
Ouvrez le disjoncteur du circuit d’entrée (CB1).
Transfert manuel vers la dérivation
Dans le cas d’une surcharge ou d’une panne du système UPS, celui-ci effectuera un transfert vers la dérivation par l’intermédiaire de son commutateur de dérivation automatique.
L’utilisateur a la possibilité de transférer manuellement l’onduleur sur la dérivation en fermant le commutateur de dérivation manuelle qui se trouve tout à fait en bas, derrière le cache avant. Pour commuter l’onduleur du mode dérivation en mode normal, il suffit de positionner l’interrupteur de la position de dérivation manuelle sur la position UPS (onduleur)..
Il faut noter que la charge n’est pas protégée contre les interruptions du secteur lorsque l’onduleur est en mode de dérivation.
Procédures de fonctionnement
Initialisation unité UPS Merci de patienter
Sur réseau/alimentation Sortie kVa = xx.x Minutes Batterie yyy
Presser ↵ pour accéder au menu.
Commutateur de dérivation manuelle
UPS Marche
Etat unité UPS Configuration unité UPS Registre événements Registre alarmes
Remplacement d’un module
Après initialisation, le bouton 88 vous conduira au menu principal. À partir de là, vous pouvez vérifier l’état du système UPS, consulter les registres d’événements et d’alarmes, configurer votre système UPS et même recevoir des instructions concernant les remplacements des modules. Le menu principal est divisé en cinq sous-menus, comme le montre l’illustration ci-dessous :
Utilisez les boutons é ê pour sélectionner l’élément de menu désiré et appuyez sur 88 pour accéder au sous-menu approprié
Menu principal
Etat unité UPS Charge actuelle Etat redondance Etat batterie Tension/Courant/KV Fréquence UPS Informations UPS
Evénement : xxx/xxx.xx message événement message événement JJ/MMM/AAAA HH:MM:SS
Remplacement d’un module Module de contrôle Module de puissance Module de batterie
Configuration unité UPS Revoir les paramètres Modifier les paramètres Mode service
Message registre alarmes
Etat unité UPS Registre événements Remplacement d’un module
Configuration unité UPS Registre Alarmes Menu Principal
Écran d’état du système UPS
À partir du menu principal, l’utilisateur peut sélectionner « UPS Status » (« État du système UPS ») et appuyer sur 88. Une fois à l’écran d’état du système UPS, l’utilisateur peut avoir accès à n’importe quelle information concernant la condition présente du système UPS. Reportez-vous au tableau ci-dessous pour obtenir des informations concernant l’onduleur. Le texte souligné indique des paramètres mesurés
Etat unité UPS Configuration unité UPS Registre événements Registre batteries Remplacement de module
Etat unité UPS Charge actuelle Etat redondance Etat batterie Tension/Intensité/kVa Fréquence UPS Informations UPS Informations Module
Sur réseau/alimentation Sortie : xx.x kVA Sortie : xx.x kW Sortie : xx.x pf
Etat redondance Mod. Puiss. Xx Installés Mod. Puiss. : N+1 redondant SC:redondant
Etat batterie Voltage xxx V CC Capacité xxx % Etat: en charge Mod. Batt. : xx installés Batt. ext. : Non
Compte à rebours déchargement : xxxx Utilisation batteries : xxxx.x h
Entrée Sortie
xxx V CA xxx VCA
xxx A xxx A
xx.x kVA xx.x kVA
Fréquence UPS Entrée : xx.x Hz Sortie : xx.x Hz
Supervision réseau S/N: xxxxxxxxxxxxxxx FW ver: xx.xx Supervision redondance S/N: xxxxxxxxxxxxxxx FW ver: xx.xx Interface utilisateur S/N: xxxxxxxxxxxxxxx FW ver: xx.xx Module puissance S/N: xxxxxxxxxxxxxxx FW ver: xx.xx Informations
ID UPS : xxxxxxxxxxxxxxxxxxxxxxxxxxx
Etat unité UPS
Etat batterie Charge Actuelle
Fréquence UPS Volt/Amp/kVA
Informations UPS Etat redondance Menu Principal
Informations module
Écran de configuration du système UPS
Affichage des paramètres
Suivez cette procédure pour afficher les paramètres de configuration du système UPS.
Le texte souligné indique des valeurs établies par défaut en usine.
Suivez les menus ci-dessous en appuyant sur ê ou é pour afficher les paramètres :
Etat unité UPS
>Configuration UPS Registre événements Registre alarmes
Remplacement d’un module
Configuration UPS Revoir les paramètres Modifier les paramètres Mode Service
Tension Batterie Fréquence Alarme Contact SAV
Paramétrage de la tension Entrée 230 V
Paramétrage batteries Intervalle de test 2 semaines Le mercredi à 06:00 h Alarme batterie faible : 2 min
Fréquence Hz : 50
Plage de synchronisation Hz : +/- 5.0 Plage d’oscillation Hz : 3.0
Paramétrage alarmes Alarme redondant : Actif/inactif Charge maxi: xx.x Configuration UPS
Menu principal
Revoir les paramètres
Paramétrage Tension
Paramétrage batteries
Paramétrage Alarmes
Contact SAV
Paramétrage Fréquence
Modification des paramètres de configuration
Menu « Change Settings » (« Modification des paramètres »)
Dans le menu principal, cherchez et appuyez sur « UPS Configuration » (« Configuration du système UPS »). À partir de l’écran de configuration du système UPS, sélectionnez l’option « Change Settings » (« Modification des paramètres »). Là, vous pouvez configurer le Nfinity à partir d’une large gamme de sélections. Les éléments indiqués par un astérisque (*) ou soulignés sont les paramètres sélectionnés.
Menu “Input Voltage” (“Tension d’entrée”):
Sélectionnez la tension d’entrée appropriée.
Set Password (Définition d’un mot de passe) : Définissez un mot de passe pour empêcher les utilisateurs non autorisés de changer la configuration du Nfinity. Il peut contenir jusqu’à 7 caractères. Une fois défini, le mot de passe sera nécessaire pour changer la configuration.
MISE EN GARDE : En cas de perte du mot de passe, contactez le service après-vente Liebert.
Display Language (Choix de la langue) : Sélectionnez la langue correspondante.
Auto Battery Test (Test automatique des batteries) : Configurez quand et à quelle fréquence s’exécutera le test automatique des batteries du Nfinity. Ce test est conçu pour assurer l’intégrité du système de batteries et de permettre une alerte anticipée en cas de problèmes.
Low Battery Warning (Avertissement de batteries déchargées) : Avise l’utilisateur lorsque la durée de fonctionnement disponible atteint un certain niveau. Peut être réglé de 1 à 30 minutes.
Etat unité UPS
>Configuration UPS Registre événements Registre alarmes
Remplacement d’un module
Configuration UPS Revoir les paramètres >Modifier les paramètres Mode Service
Tension d’entrée Définir mot de passe Auto-test batterie Alarme batterie faible Mode redémarrage auto Paramètres utilisateur Définir date/heure Définir alarme charge maxi Temporisation arrêt UPS Définir alarme redondance Test unité UPS
Contact SAV Arrêt à distance Batterie externe Paramétrage fréquences Plage de synchro fréquence Taux oscil. Fréquence Alarme mode dérivation Changer paramètres Menu Principal
Configuration UPS
Tension d’entrée 220 LNE
Modèles transformateurs
Définir mot de passe xxxxxxx
Langues d’affichage
>English Deutsch Italiano Français Espanol
Auto-test batteries Intervalle Jour de départ Heure de départ
Intervalle de test batteries 1 semaine
*2 semaines 3 semaines 4 semaines 6 semaines inactif
Départ test batterie MERCREDI
Heure de départ 06:00
Intervalle
Jour de départ
Heure de départ
Alarme batterie faible 02 Minutes
Auto Restart (Redémarrage automatique) : Redémarre automatiquement une fois que les deux paramètres de délai (pourcentage de capacité des batteries et compte à rebours) sont satisfaits.
User Settings (Paramètres utilisateur) : À partir de cet écran, vous pouvez entrer le numéro d’identification du système UPS ou ajuster le contraste de l’affichage à cristaux liquides de l’interface utilisateur.
Set Date/Time (Réglage de la date et de l’heure) : Permet à l’utilisateur d’activer ou de désactiver l’heure d’été (DST), de changer le jour (Day), la date (Date) et l’heure (Time) sur le Nfinity. Lorsque la fonction est activée, l’appareil passera automatiquement à l’heure d’été.
Max Load Alarm Set (Réglage de l’alarme de charge maximale) : Permet de déclencher une alarme lorsque la charge du Nfinity atteint un niveau spécifique.
UPS Shutdown Delay (Temporisation d’arrêt du système UPS ) : Retarde l’arrêt du système UPS pendant la durée spécifiée après réception d’une commande d’arrêt par l’intermédiaire d’un port de communication (série ou SNMP).
Redémarrage auto Mode
Redémarrage auto batteries % Temporisation redémarrage
Mode redémarrage auto
*actif inactif
Redémarrage auto batteries % 0%
10%
*25%
40%
60%
80%
Temporisation redémarrage auto Par incréments de 10 secondes X0 sec
Mode redémarrage auto
Redémarrage auto batteries %
Temporisation redémarrage auto
Paramètres utilisateur Définir identité UPS Contraste écran
Définir identité UPS xxxxxxxxxxxxxxx xxxxxxxxxxxxxxx
Contrastes écran Presser é pour augmenter Définir identité UPS
Contrastes écran
Définir Heure/Date Mode Eté/Hiver Définir Heure/Date
Mode Eté/Hiver
*Eté/Hiver actif Eté/Hiver inactif
Définir Heure/Date HH :MM :SS MM/JJ/AAAA Mode Eté/Hiver
Définir Heure/Date
Définir alarme charge maxi Mode
Définir seuil
Mode alarme charge maxi
*actif inactif
Définir alarme charge maxi Seuil = xx.x kVA
Mode Alarme
Définir seuil
Redundant Alarm Set (Réglage de l’alarme de redondance) : Déclenche une alarme pour aviser l’utilisateur lorsqu’il n’y a plus d’alimentation électrique redondante.
UPS Test (Test du système UPS ) : Permet à l’utilisateur de tester les batteries, les diodes électroluminescentes, l’affichage à cristaux liquides ou l’alarme.
Service Contact (Contact de service) : Définit un contact que l’utilisateur pourra joindre en cas de problème.
Remote Shutdown (Arrêt à distance) : Active / désactive l’arrêt à distance des communications.
Si vous utilisez le logiciel SiteNet™, ce paramètre doit être activé pour que la sortie du système UPS soit éteinte une fois que le système d’exploitation est arrêté.
External Battery (Batterie externe) : Définit un total d’ampères-heures pour les batteries externes, afin de fournir une valeur plus précise de la durée de fonctionnement restante sur l’affichage à cristaux liquides et au niveau du port de communication.
Entrez les données suivantes en cas d’utilisation de d’utilisation d’armoires à batteries externes avec chargeurs (P/N: PB10SLF105WC120)
Nbre Armoires Valeurs AH
1 0091
2 0182
3 0273
4 0364
5 0455
6 0546
Paramétrage fréquence : pour paramétrer les fréquences de fonctionnement du système en entrée comme en sortie
Plage de synchronisation fréquences : pour paramétrer la fenêtre de synchronisation du système par rapport à l’alimentation en entrée.
Puissance redondante Définir alarme * N+1 inactif
Test UPS LEDs Afficheur LCD Batterie Alarmes
Contact SAV Société Contact
Société/Nom Liebert Corp
Contact www.liebert.com
Arrêt COMMS à distance
*actif inactif
Batterie externe Entrer le total Ah xxxx
Paramétrage fréquences
*50 Hz 60Hz
Plage de synchronisation fréquences 0.5 Hz
1.0 Hz 2.0 Hz 3.0 Hz 4.0 Hz
*5.0 Hz
Taux de déviation fréquence Pour paramétrer le taux de changement de fréquence dans la fenêtre de synchronisation
Mode Alarme Dérivation : Permet à l’utilisateur d’activer ou de désactiver l’alarme indiquant que la dérivation n’est pas qualifiée.
Event Log (Registre des événements)
On peut ouvrir le registre des événements à partir du menu principal. En accédant au registre des événements, l’utilisateur peut faire défiler les 255 derniers événements du Nfinity par ordre chronologique en appuyant sur les boutons é ê.
L’écran typique du registre des événements affiche le numéro de l’événement et le code de référence sur la première ligne. Le but de ce code est d’aider le personnel de service formé par l’usine dans ses tâches de dépannage.
Veuillez noter le numéro de code avant de contacter l’assistance technique. La deuxième ligne contient une description de l’événement.
La troisième ligne comporte soit des détails supplémentaires concernant l’événement, soit un numéro de série indiquant le module sur
Appuyez sur
pour revenir au menu principal.
Dans le cas d’un événement ou d’une alarme, l’affichage à cristaux liquides de l’interface utilisateur affichera le dernier message, quel que soit l’écran par défaut. Une liste des messages possibles d’événement / alarme figure ci-contre.
Si vous rencontrez un de ces messages, ou un autre, et que vous n’êtes par sûr de la démarche à suivre, veuillez contacter un représentant Liebert agréé au numéro qui figure au dos de ce manuel.
Pour plus de renseignements concernant les événements, consultez la section relative au dépannage.
ESC
Taux d’oscillation fréquences 0.5 Hz
1.0 Hz 2.0 Hz 3.0 Hz 4.0 Hz
*5.0 Hz
Mode alarme dérivation *actif
* Actif Inactif
Evénement # 031 / 255 04 Module puissance retiré S/N: 0012200001002G1 19 mai 2000 16:54:27 N° d’événement Code référence
Heure de l’événement Date de l’événement
Description
Détail événement ou n°
de série
Alarm Log (Registre des alarmes)
En cas de déclenchement d’une alarme sonore, l’affichage à cristaux liquides de l’interface utilisateur affiche une explication générale de ce qu’indique l’alarme. Ces alarmes sont également inscrites dans le registre des alarmes, qui contient les 32 derniers messages d’alarme.
Pour voir ces messages par ordre chronologique, appuyez sur les boutons é ê.
La première ligne d’un écran typique du registre des alarmes affiche la raison du déclenchement de l’alarme. La deuxième ligne donne des détails plus spécifiques de l’incident (par exemple, numéro de série du module).
Appuyez sur
pour revenir au menu principal.
Ci-dessous se trouve une liste des événements / alarmes possibles.
Fait survenu Evénement Alarme
Arrêt UPS – Fin de déchargement ü ü Sortie Off – Communication à
distance
ü Nombre modules batteries changé ü
Défaut module batterie ü ü
Nombre modules puissance changé ü
Défaut module puissance ü ü
Le dernier arrêt de l’UPS était un arrêt d’urgence
ü Présence puissance contrôle
système
ü Module Puissance N+1 Alarme
redondance
ü ü Sortie Off – Sortie en court-circuit ü ü
Alarme batteries faibles ü ü
UPS en mode dérivation automatique ü ü UPS commutée du mode derivation
en mode inverseur
ü
UPS Sortie en surcharge ü ü
UPS sur batterie ü ü
Alarme redondance module batterie ü ü UPS commute du mode batterie en
mode réseau
ü
Source de dérivation non qualifiée ü ü UPS Sortie en fonctionnement ü
Défaut ventilateur transformateur ü ü Alarme température transformateur ü ü Alarme température transformateur ü ü Erreur paramétrage tension d’entrée ü ü
Test batteries en-cours ü
Test batteries arrêté ü
Alarme module de puissance ü ü
Alarme module batterie ü ü
Alarme gestion principale ü ü
Défaut gestion principale ü ü
Alarme contrôle redondance ü ü
Défaut contrôle redondance ü ü
Charge supérieure à la charge max.
paramétrée
ü ü
Sortie Off – par surcharge ü Sortie Off – par arrêt batteries ü Sortie Off – par tempo transformateur ü
Commutation sur dérivation manuelle ü ü Sortie Off – par défaut contrôle ü
Module batterie pas prêt ü ü
Module puissance pas prêt ü ü
Charge excède capacité module batterie
ü ü UPS commutée du mode dérivation
en mode inverseur
ü UPS sur dérivation manuelle ü
ESP sortie on ü
Interrupteur à basculement arrière sur position Off
ü
CAN Timeout communications ü ü
Eteignez l’inter SW2 avant de démonter
ü ü Charge excède la limite du cadre ü ü
ESC
Module Replacement (Remplacement d’un module)
L’interface utilisateur fournit également des instructions pour retirer et remplacer des modules. À partir du menu principal, accédez à l’écran de remplacement de module et sélectionnez le type de module. Reportez-vous aux écrans fournis ci-dessous en référence :
Etat unité UPS
Configuration unité UPS Registre des événements
>Remplacement d’un module Menu principal
Remplacement d’un module
> SC w/ Redondant SC w/o Redondant MP w/ Redondant MP w/o Redondant Module batterie
Remplacement d’un module
Remplacement Mod. Ctrl 1. Monter l’afficheur et placez-le sur l’unité UPS
2. Localisez la LED couleur ambre 3. Ouvrir le levier
4. Desserrer la fixation 5. Remplacer le module 6. Resserrer la fixation 7. Fermer le levier
8. Remettre l’afficheur en place Module de contrôle w/ Redondant
Remplacement Mod. Ctrl
1. Retirer le cadre du fond et mettre l’UPS en dérivation 2. Monter l’afficheur et placez-le sur l’unité UPS
3. Localiser la LED couleur ambre 4. Ouvrir le levier
5. Desserrer la fixation 6. Remplacer le module 7. Resserrer la fixation 8. Fermer le levier
9. Attendre que la LED couleur ambre arrête de clignoter 10. Remettre l’afficheur en place 11. Commuter du mode dérivation sur fonctionnement UPS 12. Remettre le cadre en place Module de contrôle w/o Redondant
Remplacement Mod. Batt.
Retirer tous les cadres avant 2. Localiser la LED couleur ambre 3. Desserrer la fixation
4. Remplacer le module 5. Resserrer la fixation Module batterie
Remplacement Mod. de puissance 1. Retirer tous les cadres à l’avant 2. Localisez la LED couleur ambre 3. Ouvrir le levier
4. Desserrer la fixation 5. Remplacer le module 6. Resserrer la fixation 7. Fermer le levier
8. Remettre en place tous les cadres
Module de puissance w/ Redondant
Remplacement Mod. Puiss.
1. Retirer le cadre du fond et mettre l’UPS en dérivation 2. Retirer les cadres restants à l’avant
3. Localiser la LED couleur ambre 4. Ouvrir le levier
5. Desserrer la fixation 6. Remplacer le module 7. Resserrer la fixation 8. Fermer le levier
9. Attendre que la LED couleur ambre arrête de clignoter 10. Commuter du mode dérivation sur fonctionnement UPS 11. Remettre en place tous les cadres
Module de puissance w/o Redondant
Dépannage
Messages d’alarme
Interprétation des LED des modules
Remplacement d’un module
En cas de déclenchement d’une alarme, l’affichage à cristaux liquides de l’interface utilisateur affichera le dernier message, quel que soit l’écran par défaut. Une liste des messages d’alarme possibles figure ci- dessous. Si vous rencontrez un de ceux-ci ou d’autres messages d’alarme et que vous n’êtes par sûr de la démarche à suivre, veuillez contacter un représentant Liebert agréé au numéro qui figure au dos de ce manuel.
Message d’alarme Cause Action
Module de puissance pas prêt Le module de puissance n’est pas installé correctement
Vérifier que le levier est dans la position verrouillée Module de contrôle pas prêt Le module de contrôle n’est pas installé
correctement
Vérifier que le levier est dans la position verrouillée Module de batteries pas prêt Le module de batteries n’est pas installé
correctement
Vérifier que le module est entièrement inséré et que la fixation est serrée.
La charge excède la capacité des batteries Les modules de batteries sont surcharges Ajouter des modules de batteries supplémentaires ou diminuez la charge
Panne d’un module de batteries Un module de batteries ne fonctionne plus correctement.
Reportez-vous à la section « Interprétation des LED des modules » pour la démarche à suivre.
Panne d’un module d’alimentation électrique Un module d’alimentation électrique ne fonctionne plus correctement.
Reportez-vous à la section « Interprétation des LED des modules » pour la démarche à suivre.
Panne générale du système UPS L’onduleur fonctionne sur dérivation. Contactez l’assistance technique Échec d’un test de batterie L’appareil a détecté un problème au niveau d’un
module de batteries.
Vérifiez l’état des batteries à l’aide du panneau d’affichage et effectuez un test automatique des batteries.
Alarme d’alimentation électrique redondante L’onduleur n’est plus redondant. Remplacez le module défectueux pour rétablir la redondance.
Alarme de charge maximale La charge maximale a été dépassée. Insérez des modules supplémentaires pour augmenter la capacité de charge ou réduisez la charge actuelle.
Panne d’un module de contrôle du système Un module de contrôle du système ne fonctionne plus correctement.
Remplacez le module défectueux.
Sur batteries La charge est actuellement alimentée par
l’onduleur.
Attendez que l’alimentation du secteur soit rétablie.
Batterie déchargée La charge des batteries est faible. Donnez aux batteries le temps de se recharger.
Bloc UPS sur dérivation (automatique) L’onduleur est passé en dérivation automatique. L’écran des alarmes devrait indiquer la raison de la mise en dérivation automatique.
Bloc UPS sur dérivation (manuelle) L’utilisateur a mis l’onduleur en dérivation manuelle.
Une fois prêt, repassez à l'onduleur.
Panne du ventilateur du transformateur Les ventilateurs de refroidissement du
transformateur ne fonctionnent plus correctement.
Contactez l’assistance technique.
Panne du CanBus du système UPS Les communications internes ne fonctionnent pas correctement.
Contactez l’assistance technique.
Arrêt imminent du système UPS L’onduleur est sur le point de s’éteindre Vérifiez qu’il n’y a ni module défectueux ni surcharge de sortie, ou Contactez l’assistance technique.
Mauvaise tension La configuration de la tension de sortie NE CORRESPOND PAS au réglage du cavalier de dérivation.
Assurez-vous que la tension de dérivation correspond à la tension d’entrée et vérifiez que la configuration de la tension de sortie correspond au réglage du cavalier de dérivation.
Messages d’alarme
Sur chaque module de batteries, d’alimentation électrique ou de contrôle, il y a deux diodes électroluminescentes (LED) qui informent l’utilisateur de l’état du module. Reportez-vous au tableau ci- dessous :
LED d’état
(Verte) LED de défaut
(Ambrée) État du module
ÉTEINTE ÉTEINTE Le module n’est pas inséré dans le châssis.
Le système est éteint.
ÉTEINTE ALLUMÉE Le module est en phase d’initialisation (30 secondes maximum*).
CLIGNOTANTE ÉTEINTE Fonctionnement normal
CLIGNOTANTE CLIGNOTANTE Le module est en mode de qualification de démarrage, ou il s’agit d’un avertissement du module. **
CLIGNOTANTE ALLUMÉE Le module est en panne, hors ligne et le contrôle de module fonctionne.
ÉTEINTE CLIGNOTANTE
ALLUMÉE ÉTEINTE
ALLUMÉE ALLUMÉE
ALLUMÉE CLIGNOTANTE
Fonctionnement anormal, réinsérez le module. Si le problème persiste appelez Liebert Global Services au 1-800- 543-2378.
* Si le problème persiste pendant plus de 10 secondes, vérifiez que le levier est abaissé ; sinon le module est défectueux.
** Si la LED verte et la LED ambrée clignotent toutes les deux pendant plus de 30 secondes, réinsérez le module.
Interprétation des LED des modules
Module de contrôle
Module d’alimentation électrique
Module de batteries
DEL d’état DEL de panne
DEL d’état DEL de panne
DEL d’état DEL de panne
