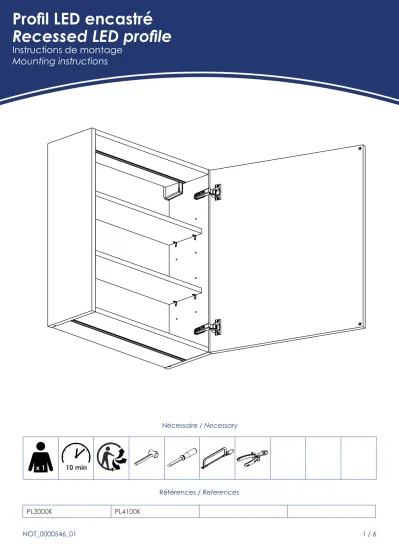

Profil LED encastré Recessed LED profile Instructions de montage Mounting instructions

Profil LED encastré Recessed LED profile

Instructions de montage Mounting instructions

Références / References

PL3000K PL4100K

Nécessaire / Necessary

x 1 10 min

i

Reférences / References PL4100K

Alimentation / Power supply 24 V

Puissance / Power 3,2 W → 13 W

Longueur / Length 30 cm → 120 cm

Indice de rendu des couleurs /

Color rendering index Ra 80

Température de couleur /

Colour temperature 4100°K

Indice de protection /

Index protection rating IP 20

Isolation électrique /

Electrical insulation Classe III / Class III

Ne jetez pas le produit avec les ordures ménagères. Veillez à le déposer dans un point de collecte ou dans un centre agréé afin de garantir son recyclage. Pour plus de renseignements, contactez votre  administration locale ou régionale. / Never throw out the product with domestic waste. Please take it to a collection point or an approved centre to ensure that it is recycled. For more information, contact your local or regional administration.

Reférences /References PL3000K

Alimentation / Power supply 24 V

Puissance / Power 3,2 W → 13 W

Longueur / Length 30 cm → 120 cm

Indice de rendu des couleurs /

Color rendering index Ra 80

Température de couleur /

Colour temperature 3000°K

Indice de protection /

Index protection rating IP 20

Isolation électrique /

Electrical insulation Classe III / Class III

FOURNIER LS_SHG_01

12

PL3000K30 / PL3000K40 / PL3000K45 / PL3000K50 / PL3000K80 / PL3000K90 /

PL3000K10

FOURNIER LS_SHG_02

13

PL3000K60 / PL3000K12 / OPPL3K80 / OPPL3K120

FOURNIER LS_SHG_01A

12

PL4100K30 / PL4100K40 / PL4100K45 / PL4100K50 / PL4100K80 / PL4100K90 /

PL4100K10

FOURNIER LS_SHG_02A

13

PL4100K60 / PL4100K12 / OPPL4K80 / OPPL4K120

1

Seules certaines longueurs sont recoupables : / Only certain lengths can be cut:

Cuisine / Kitchen 60 cm / 120 cm

Agencement sur-mesure / Made-to-measure layout 80 cm / 120 cm

1

L

L

2

3

L Recoupez la barre LED

uniquement au niveau des croix / Cut the LED bar only at the crosses Largeur  du  profil  =  largeur

intérieure du meuble / Profile lenght = inside width of unit

4

2

4

Pour choisir votre alimentateur, additionnez la longueur totale L des LEDs à brancher : / To choose your power supply, add the total length L of the LEDs to be connected:

CLIC

3

Le  profil  doit  être  installé  par  un  électricien  qualifié  et  câblé  conformément  aux  exigences  nationales en vigueur. / The profile shall be installed by a qualified electrician and wired in accordance with the national requirements in force.

Coupez l’alimentation générale / Cut off the general power supply

Conformément à la norme NF C 15-100, raccordez cet appareil à l’alimentation électrique par l’intermédiaire d’un boitier de raccordement IPX4 (non fourni). / According to standard NF C 15-100, connect the device to the power supply through a IPX4 connection box (not supplied).

AC 230 V ~ 50 Hz

5

1

3 4

Ancien profil LED /  Old LED profile

2

!

6

CLIC

5

Nouveau profil LED /  New LED profile

1

3

Pour accéder aux suspensions : enlevez d’abord le profil puis retirez les caches. /  To access the suspensions: first remove the profile then remove the covers.

4

2

!
