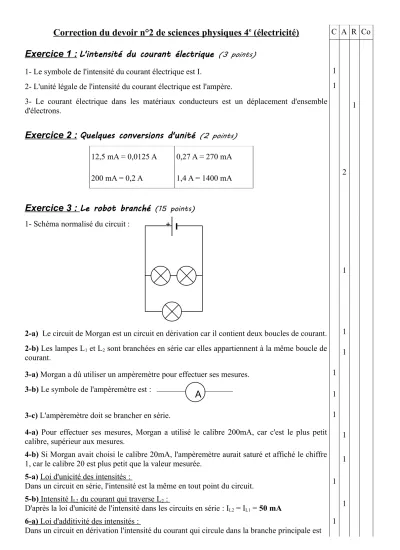

Correction du devoir n°2 de sciences physiques 4

Correction du devoir n°2 de sciences physiques 4

(électricité)

Exercice 1 :

1- Le symbole de l'intensité du courant électrique est I. 1

2- L'unité légale de l'intensité du courant électrique est l'ampère. 1 3- Le courant électrique dans les matériaux conducteurs est un déplacement d'ensemble

d'électrons. 1

Exercice 2 :

12,5 mA = 0,0125 A 200 mA = 0,2 A

0,27 A = 270 mA

1,4 A = 1400 mA 2

Exercice 3 :

1

2-a) Le circuit de Morgan est un circuit en dérivation car il contient deux boucles de courant. 1 2-b) Les lampes L1 et L2 sont branchées en série car elles appartiennent à la même boucle de

courant. 1

3-a) Morgan a dû utiliser un ampèremètre pour effectuer ses mesures. 1 3-b) Le symbole de l'ampèremètre est :

1

3-c) L'ampèremètre doit se brancher en série. 1

4-a) Pour effectuer ses mesures, Morgan a utilisé le calibre 200mA, car c'est le plus petit

calibre, supérieur aux mesures. 1

4-b) Si Morgan avait choisi le calibre 20mA, l'ampèremètre aurait saturé et affiché le chiffre

1, car le calibre 20 est plus petit que la valeur mesurée. 1

5-a) Loi d'unicité des intensités :

Dans un circuit en série, l'intensité est la même en tout point du circuit. 1 5-b) Intensité IL2 du courant qui traverse L2 :

D'après la loi d'unicité de l'intensité dans les circuits en série : IL2 = IL1 = 50 mA 1 6-a) Loi d'additivité des intensités :

Dans un circuit en dérivation l'intensité du courant qui circule dans la branche principale est 1 +

A

égale à la somme des intensités des courants qui circulent dans les branches dérivées.

6-b) Calcul de l'intensité IL3 du courant qui traverse L3 : D'après la loi d'additivité des intensités on a : IP = IL1 + IL3

Soit IL3 = IP – IL1

Et donc IL3 = 150 – 50 = 100 mA

L'intensité du courant qui traverse L3 vaut IL3 = 100 mA.

1

8-a) Les valeurs inscrites sur le culot de la lampe sont les valeurs nominales d'intensité et de tension, c'est à dire les valeurs d'intensité et de tension qu'il faut appliquer à la lampe pour

qu'elle fonctionne correctement. 1

8-b) La lampe L1 brille faiblement car ses valeurs d'intensité et de tension sont inférieures à

ses valeurs nominales. 1

8-c) La lampe L1 est en sous-tension car la tension à ses bornes est inférieure à sa tension

nominale. 1

Présentation et soin de la copie 1

rédaction et rigueur des raisonnements scientifiques 1

orthographe 1
