1
0 0,2 0,2
24 5
2 ; 5 ; 40
a a a

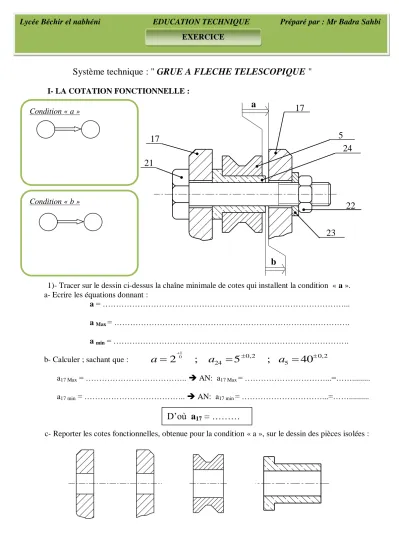

Système technique : " GRUE A FLECHE TELESCOPIQUE "
I- LA COTATION FONCTIONNELLE :
1)- Tracer sur le dessin ci-dessus la chaîne minimale de cotes qui installent la condition « a ».
a- Ecrire les équations donnant :
a = ………...
a Max = ……….
a min = ……….
b- Calculer ; sachant que :
a17 Max = ……….. AN: a17 Max = ………...=……...
a17 min = ……….. AN: a17 min = ………...=……...
c- Reporter les cotes fonctionnelles, obtenue pour la condition « a », sur le dessin des pièces isolées :
Lycée Béchir el nabhéni EDUCATION TECHNIQUE Préparé par : Mr Badra Sahbi EXERCICE
b a
21
17 5
24
22 23
Condition « a »Condition « b »
