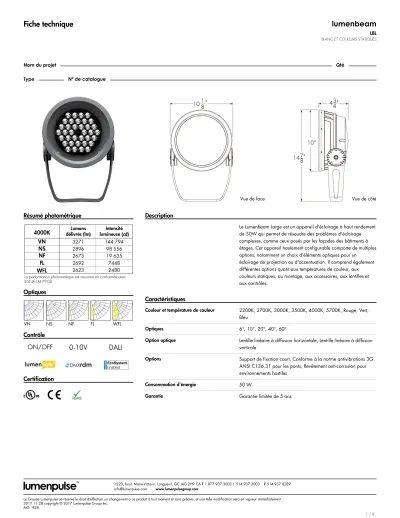

Fiche technique
LBL
BLANC ET COULEURS STATIQUES
Résumé photométrique
Optiques
Contrôle
Certification
Dummy
Le Lumenbeam Large est un appareil d'éclairage à haut rendement de 50W qui permet de résoudre des problèmes d'éclairage
complexes, comme ceux posés par les façades des bâtiments à
étages. Cet appareil hautement configurable comporte de multiples options, notamment un choix d'éléments optiques pour un
éclairage de projection ou d'accentuation. Il comprend également différentes options quant aux températures de couleur, aux
couleurs statiques, au montage, aux accessoires, aux lentilles et aux contrôles.
Description
Couleur et température de couleur 2200K, 2700K, 3000K, 3500K, 4000K, 5700K, Rouge, Vert, Bleu
Optiques 6°, 10°, 20°, 40°, 60°
Option optique Lentille linéaire à diffusion horizontale, Lentille linéaire à diffusion verticale
Options Support de fixation court, Conforme à la norme antivibrations 3G ANSI C136.31 pour les ponts, Revêtement anti-corrosion pour environnements hostiles
Consommation d'énergie 50 W
Garantie Garantie limitée de 5 ans
Caractéristiques
Vue de face Vue de côté
Fiche technique
LBL
BLANC ET COULEURS STATIQUES
Flux lumineux délivré 3271 lm (4000K, optique VN)
Intensité délivrée 144 794 cd au nadir (4000K, optique VN) Éclairement type Minimum 1 fc à 381 pi (4000K, optique VN) Variation chromatique Binning inférieur à 2 ellipses de MacAdam
Rendu des couleurs IRC 80+
Maintien du flux lumineux L70 120 000 hrs (Ta 25 °C)
Performance
Matériau du boîtier Aluminium à faible teneur en cuivre moulé sous haute pression Matériau du support de fixation Aluminium épais (support de fixation standard inclus)
Matériau de la lentille Verre trempé clair Matériau de la quincaillerie Acier inoxydable Matériau du joint d'étanchéité Silicone
Finition de la surface Revêtement en poudre de polyester par procédé électrostatique
Poids 12 lbs
Coefficient de trainée (Scx) Face = 0,94 pi , Côté = 0,56 pi
Caractéristiques physiques
Tension d'alimentation 100 à 277 volts
Câblage Alimentation et données dans 1 seul câble (#16-5), longueur standard de 3 pi, autres longueurs disponibles
Résolution (DMX/RDM) Par appareil, 8 bit ou 16 bit
Contrôle Contrôle ON/OFF, Lumentalk, Gradation 0-10V, Gradation DALI,
Compatiblité avec gradation Lutron® EcoSystem®, Compatible DMX/RDM
Caractéristiques électriques et contrôle
Température de fonctionnement -13 °F à 122 °F
Classification IP IP66
Certification IK IK10
Environnement
Boîtes de contrôle Boîte de contrôle et d'alimentation - configuration en cascade, Boîte de contrôle et d'alimentation - configuration en étoile Systèmes de contrôle Lumentouch 2.0™, Lumencue, Lumentone
Outils de diagnostic et d'adressage LumenID, LumentalkID
Accessoires (à commander séparément)
2 2
Fiche technique
LBL
BLANC ET COULEURS STATIQUES
Options de montage
SY - Support de fixation court
Détails de montage
Disposition des trous de montage - support de fixation standard et court
Limites du pivot réglable
Montage sur support de fixation standard Montage sur support de fixation court
Options optiques
LSLH - Lentille linéaire à diffusion horizontale LSLV - Lentille linéaire à diffusion verticale
Fiche technique
LBL
BLANC ET COULEURS STATIQUES
Accessoires de montage (à commander séparément)
Accessoire de fixation pour mât cylindrique
Modèle type PM4 illustré.
Consulter l'usine pour mât carré.
PM4-1, PM4.5-1, PM5-1 - Accessoire de fixation pour mât cylindrique - luminaire simple
PM4-2, PM4.5-2, PM5-2 - Accessoire de fixation pour mât cylindrique - luminaires jumelés
*Un ensemble de support est fourni pour les deux appareils, sauf indication contraire.
Consulter l'usine pour d'autres diamètres.
Adaptateur pour tête de mât
TN2 - Adaptateur pour tête de mât de 2 3/8 po de diamètre extérieur TN4 - Adaptateur pour tête de mât de 4 po de diamètre extérieur
Fiche technique
LBL
BLANC ET COULEURS STATIQUES
Accessoires optiques (à commander séparément)
Les accessoires optiques installés affecteront les limites maximales du pivot réglable pour chaque option de montage, consulter l'usine pour plus de détails.
SN - Canon
LBLSN-FINITION-BK
Surface intérieure peinte en noir. Spécifier la finition extérieure souhaitée depuis la liste des finitions disponibles.
SNW - Canon élargi
LBLSNW-FINITION-BK
Surface intérieure peinte en noir. Spécifier la finition extérieure souhaitée depuis la liste des finitions disponibles.
VS - Visière
LBLVS-FINITION-BK
Surface intérieure peinte en noir. Spécifier la finition extérieure souhaitée depuis la liste des finitions disponibles.
LSLA - Lentille à diffusion linéaire
LBLLSLA-FINITION
Spécifier la finition extérieure souhaitée depuis la liste des finitions disponibles.
WG - Grille protectrice
LBLWG-FINITION
Combinaisons d'accessoires
Les combinaisons d'accessoires doivent figurer sur une même ligne du bon
Fiche technique
LBL
BLANC ET COULEURS STATIQUES
Finitions extérieures disponibles pour accessoires d'optiques BK - Noir Sandtex®
BRZ - Bronze Sandtex®
SI - Argent Sandtex®
WH - Blanc lisse BKTX - Noir texturé
BRZTX - Bronze texturé, non métallique GRATX - Gris moyen texturé
GRNTX - Vert texturé WHTX - Blanc texturé
CC - Couleur et finition personnalisées (spécifier le code RAL)*
*Lumenpulse offre une large gamme de couleurs RAL CLASSIC (K7) à texture lisse et finition brillante. Veuillez consulter l'usine pour une liste des couleurs et finitions K7 disponibles, ainsi que pour un agencement à des chartes de couleurs alternatives. La correspondance de couleur finale peut varier.
Fiche technique
LBL
BLANC ET COULEURS STATIQUES
LBL
LBL Lumenbeam™ Large
1 . Boîtier
100 100 volts
120 120 volts
208 208 volts
220 220 volts
240 240 volts
277 277 volts
2 . Tension
22K 2200K
27K 2700K
30K 3000K
35K 3500K
40K 4000K
57K 5700K
RD Rouge
GR Vert
BL Bleu
3 . Couleur et température de couleur
VN Très étroit, 6°
NS Étroit, 10°
NF Moyen, 20°
FL Moyen-large, 40°
WFL Large 60°
4 . Optique
LSLH Lentille linéaire à diffusion horizontale LSLV Lentille linéaire à diffusion verticale
5 . Option optique
BK Noir Sandtex®
BRZ Bronze Sandtex®
SI Argent Sandtex®
WH Blanc lisse
BKTX Noir texturé
BRZTX Bronze texturé, non métallique
GRATX Gris moyen texturé
GRNTX Vert texturé
WHTX Blanc texturé
CC Couleur et finition personnalisées (spécifier le code RAL)
6 . Finition Comment commander
(1)
(2) (2)
(3)
Fiche technique
LBL
BLANC ET COULEURS STATIQUES
NO Contrôle ON/OFF
LT Lumentalk
DIM Gradation 0-10V
DALI Gradation DALI
ES Compatiblité avec gradation Lutron®
EcoSystem®
DMX/RDM Compatible DMX/RDM
7 . Contrôle
SY Support de fixation court
3GV Conforme à la norme antivibrations 3G ANSI
C136.31 pour les ponts
CRC Revêtement anti-corrosion pour environnements
hostiles
8 . Options
UL Conforme à UL
CE Conforme à CE
9 . Certification
3FT 3 pi
10FT 10 pi
20FT 20 pi
30FT 30 pi
50FT 50 pi
70FT 70 pi
100FT 100 pi
10 . Longueur de câble
Notes:Consulter l'usine pour la disponibilité du bleu royal statique, du 6500K ou de l'IRC 90+.
Installée en usine, non disponible pour l'optique 60°. Lentille à diffusion linéaire ajustable sur site disponible, commander séparément.
Lumenpulse offre une large gamme de couleurs RAL CLASSIC (K7) à texture lisse et finition brillante.
Veuillez consulter l’usine pour une liste des couleurs et finitions K7 disponibles, ainsi que pour un agencement à des chartes de couleurs alternatives. La correspondance de couleur finale peut varier.
Un Lumentranslator et LumentalkID (LIDLT) doivent être prescrits pour les applications Lumentalk.
Consulter les pages ou les fiches technique du Lumentranslator et de Lumentalk pour plus de détails.
Utiliser uniquement lors d'exposition au sel ou à des produits chimiques durs. Cette option n'est pas requise pour une exposition extérieure normale.
Une longueur de 3 pi est standard sauf indication contraire.
Une longueur maximale de 3 pi pour des applications DMX en cascade avec un CBX-DS.
