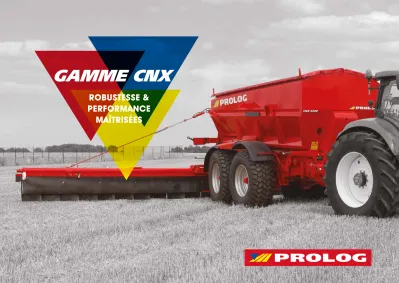

GAMME CNX
ROBUSTESSE &
PERFORMANCE
MAÎTRISÉES
UNE GAMME MÉCANIQUE, HYDRAULIQUE ET DES SYSTÈMES D’ÉPANDAGE
DE HAUTE PRÉCISION
EHK2
EHK2 – 700 GBHX
R A M P E S & C O M B I N É S R A M P E S / D I S Q U E S
EMOK
RDPK
La gamme CNX repousse les limites de la performance.
Avec des équipements à la carte permettant un épandage jusqu’à 50 m*, ces distributeurs d’engrais offrent
une productivité inégalée grâce à leur capacité maximale de 15 500 litres.
Poudre
Granulés Organique « pellets »
2
LA GAMME CNX
DISQUES D’ÉPANDAGE À ENTRAÎNEMENT
700 GB-X_EV
890 BK
Vrac humide
Hydraulique Mécanique
Mécanique ou hydraulique
Les systèmes d’épandage à entraînement hydraulique sont disponibles uniquement avec les modèles CNX 6160, CNX 6210 et CNX 6240.
* Largeur selon produits
PRATIQUE ET UTILE
Hublot .1.
Porte-documents
étanche.2.
Échelle
d’accès arrière.3.
et passerelle
Croisillons de transmission .4.
à graissage longue durée
Feux
à LED1
3
3 4
3°
2
PRINCIPAUX ÉQUIPEMENTS
Trémie
monocoqueTapis incliné à 3°
afin d’éviter tout tassement de produitdevant la trappe et de vidanger la machine de l’arrière vers l’avant
Un design
limitant les retenues de produit dans la trémieAlimentation DPA par
tapis doseur 800 mmFlèche ressort
réglable en hauteur (travail à plat)Toutes nos machines sont disponibles avec un système de freinage pneumatique double circuit ou hydraulique simple circuit.
Pour la pérennité de votre matériel,nous vous conseillons d’opter pour un système de freinage pneumatique double circuit.
LE SYSTÈME MÉCANIQUE : Intuitif , simple et efficace
DOSAGE PRÉCIS
RÉGLETTE DE DOSAGE
pour un réglage
du débit simple et précis
Facilité de préconisation du débit en quelques secondes et sans calculs
SYSTÈME DPA
pour un épandage précis et régulier
DPA (débit proportionnel à l’avancement) par tapis doseur 800 mm débrayable
à la roue depuis le poste de conduite + sécurité mécanique
Le système régule le débit d’épandage en faisant varier la vitesse de défilement du tapis
TRAPPES DE DOSAGE
Trappe de dosage .1.
sur guide polypropylène et commande par pompe hydraulique manuelle
Trappe simple de dosage .2.
à commande hydraulique manuelle (OPTION : trappe de réduction à 50 % pour ouverture de trappe < 45 mm)
Trappe simple de dosage
à commande manuelle (option)
Trappe double de dosage .3.
à commande hydraulique (tracteur 2DE) et indexage manuel (option)
2 3 1
3
4
3
n o u v ea u
ECONOV ISOBUS
L’AGRICULTURE DE PRÉCISION
Gestion électronique des épandages d’engrais granulés
pour travailler au GPS en modulation de dose et coupure de sections12 sections d’épandage :
• Coupure de tronçons
• Sections gérées par GPS
• Modulation de dose par paliers ± 10 %
• Mise en mémoire de 26 engrais
• Informations : dose/ha, vitesse, tonnage réalisé et restant en trémie, etc.
Gestion de la forme en courbe de la nappe d’épandage
• Répartition exemplaire de l’engrais
• Jusqu’à 15 % d’économie d’engrais
Granulés
5
SIMPLICITÉ
D’UTILISATION
6
LE SYSTÈME MÉCANIQUE : Intuitif , simple et efficace
2
3 4 700 GB-X_EV
Disques Ø 700 mm .1.
pour un épandage de 18 à 50 m (largeur selon produits)
Réglage largeur .2.
sans outillage
Gestion des bordures tribord 3D
à commande manuelle…
.3.
… ou à commande électrique
.4.
DISQUES VRAC HUMIDE INTERCHANGEABLES
En quelques
minutesPolyvalence pour l’épandage
de vrac humide ou bouchons
KIT DISQUES GRANULÉS INOX SPÉCIAL PELLETS SUR 700 GB-X_EV
Fonds doseurs
grand débitSans pale
TribordCapacité max.
1 000 kg/ha sur 36 m à 10 km/havec densité 0,75
1
OP TION S
Organique
« pellets » Granulés Vrac humide
p. 5 890 BK
Système à courroies
pour vrac humideDisques Ø 700 mm 5 ailettes
pour un épandage de 8 à 15 m en vrac humide et 18 à 24 m en granulés
Le + :
option casse-bloc à chaînes.1.
option disques INOX
EMOK
Rampes
pour épandage de pulvérulents, relevage hydraulique Dépliage, repliage, verrouillage et déverrouillageautomatiques pour plus de sécurité
Disponible en
9 et 12 mLe + :
option anti-bourrasques pour plus de sécurité sur route et sur champ et rideaux caoutchouc.2.
COMBINÉ RDPK
Le 2-en-1 disques et rampes
pour une plus grande polyvalence
Le + :
option remplissage pneumatique.3.
SIM PL E E T R OB US TE
LE 2- EN -1
1 2 3
7
Granulés Poudre Organique
« pellets »
Vrac humide Poudre Granulés Vrac humide
PRÉCISION
ET PERFORMANCE
DISQUES SEULS .3.
Disques 700 GBHX
avec plateaux vrac humide ou granulésà entraînement hydraulique
COMBINÉ .4.
L’ensemble des rampes EHK2 est
compatible avec le dispositif disques 700 GBHX3 4 1
8
RAMPES EHK2 .1.
Poignée ergonomique
Toutes les fonctions de la rampe dans votre main
.2.
Régulation des deux rangées de vannes INOX
pour un épandage jusqu’en bout de rampesFonction relevage des rampes
pour la gestion des demi-tours depuis la poignée multifonction
Poudre
Organique
« pellets » Vrac humide
Granulés
Poudre Organique
« pellets » Vrac humide
Granulés
LE SYSTÈME HYDRAULIQUE
2
RAMPES EHK2
LE SYSTÈME HYDRAULIQUE
Poignée ergonomique .1.
• Coupure et réouverture en bout de champ
• Pilotage des vannes de rampes en continu
• Dépliage et repliage de rampes
Vis double spire avec un temps de réponse
rapide pour les démarrages et fermetures instantanés.2.
Doubles rideaux
cloisonnés.3.
Sécurité
automatique des rampes.4.
Double rangée
de vannes INOX.5.
Doses d’épandage moyennes : de 150 à 180 l/ha sur 24 m et de 22 000 à 26 000 l/ha sur 6 m
Rideaux
anti-bourrasques.6.
3 1
5
2
6 4
9
L’ÉLECTRONIQUE FACILE, À PORTÉE DE MAIN
POIGNÉE ERGONOMIQUE .1.
De série sur toutes les rampes hydrauliques
Maîtrise totale
de la rampe hydrauliqueCONSOLE VISION .1.
Disponible avec packs RD2 et RD3
Réglage
automatique ou manuel de la dose /haGestion
des demi-largeurs, des bordures et des fermetures généralesPESÉE
EMBARQUÉE .3.
Disponible avec packs RD2 et RD3
Le chauffeur est informé du poids restant en trémie
pour optimiser la logistique en temps réel en cas de ravitaillement au champVANNES AUTOMATIQUES .2.
Disponibles avec pack RD3
Système automatisé d’ouverture et fermeture proportionnel à l’avancement
pour plus de précision
Tronçonnement :
Jusqu’à 5 tronçons et 3 largeurs d’épandage pour éviter le recoupementRÉGULATION HYDRAULIQUE DE LA ROTATION DES DISQUES
Option sur disques seuls uniquement
Pour une vitesse de rotation constante des disques et une répartition homogène de l’épandage
y comprissur parcelle pentue
3 1
3 2
10
LE SYSTÈME HYDRAULIQUE
BOÎTE DE VITESSES
Optionsur 6100/6130 GRILLES
ANTI-MOTTES galvanisées ou polyester BOÎTIER
CONNECTÉ de géolocalisation
CRÈVE-SAC
incorporé VIDANGE
intégrée CASSE-BLOCS
à chaînes PRODUIT DE
PROTECTION B-Protect
COFFRE de rangement
BÂCHE HYDRAULIQUE Nous consulter PEINTURE
personnalisée
AUTRES OPTIONS
caméra arrière, caméra intérieure trémie FEUX
DE TRAVAIL arrière
DÉVOÛTEUR
OPTIONS
n o uv eau
11
GARDE-BOUE ANNEAU DE
FLÈCHE BOULONNÉ D50 ou K80
Option
sur 6100/6130
21 rue Jean Monnet - 28630 Fontenay-sur-Eure
02 37 91 54 30 - [email protected]
WWW.PROLOG.FR
@PROLOGAPPROLOGISTIQUE@PROLOG-APPROLOGISTIQUE
PNEUMATIQUE
FICHES TECHNIQUES : Gamme CNX
Capacité de trémie litres 7 500 9 500 13 000 13 000 15 500
Dimension trémieL x l 4 x 2,06 4 x 2,06 5,35 x 2,06 5,35 x 2,06 5,35 x 2,06
Largeur hors toutm 2,5 à 3 2,5 à 3 2,5 à 3 2,55 à 3 2,55 à 3
Hauteur de chargement m 2,32 à 2,69 2,55 à 2,85 2,78 à 2,94 2,86 à 2,93 3,06 à 3,14
Puissance nécessairecv 80 à 100 90 à 110 110 à 150 150 à 200 200 à 250
Poids à vide indicatifkg 2 500 2 800 3 900 5 900 6 900
Essieumm/nombre axes 90/10 100/10 140 x 10 2 x 110/10 Boggie 2 x 140/10 Tandem
Pneumatique - Modèle DimensionH x L en mm
18,4 x 30 1 545 x 647
23,1 x 26 1 596 x 587
460/85 R 38 1 750 x 467
600/55 R 26,5 1 335 x 600
650/55 R 26,5 1 360 x 645
PTACkg 10 000 12 000/12 500 15 900 20 900 23 900
CNX 6130 CNX 6160 CNX 6210 CNX 6240
CNX 6100
Monte d’origine
18,4 x 30 23,1 x 26 460/85 R 38 600/55 R 26,5 650/55 R 26,5Notre conseil
23,1 x 26 460/85 R 38 650/75 R 32 650/65 R 26,5 600/60 R 30,5Les modèles CNX 6130 et CNX 6240 sont également disponibles sous homologation UE 40 km/h. Pour plus d’informations, consultez notre site internet.
