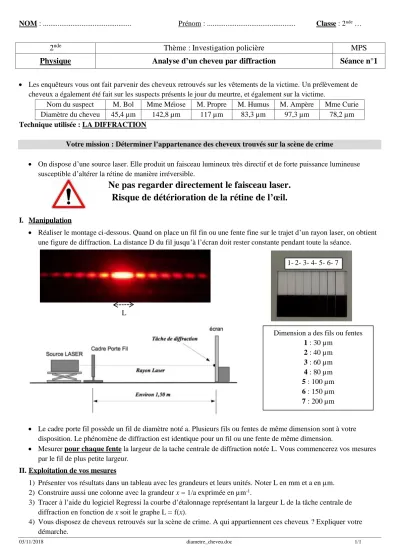

NOM : ... Prénom : ... Classe : 2nde …
2
ndeThème : Investigation policière MPS
Physique Analyse d’un cheveu par diffraction Séance n°1
Les enquêteurs vous ont fait parvenir des cheveux retrouvés sur les vêtements de la victime. Un prélèvement de cheveux a également été fait sur les suspects présents le jour du meurtre, et également sur la victime.
Nom du suspect M. Bol Mme Méiose M. Propre M. Humus M. Ampère Mme Curie Diamètre du cheveu 45,4 µm 142,8 µm 117 µm 83,3 µm 97,3 µm 78,2 µm Technique utilisée : LA DIFFRACTION
Votre mission : Déterminer l’appartenance des cheveux trouvés sur la scène de crime
On dispose d’une source laser. Elle produit un faisceau lumineux très directif et de forte puissance lumineuse susceptible d’altérer la rétine de manière irréversible.
Ne pas regarder directement le faisceau laser.
Risque de détérioration de la rétine de l’œil.
I. Manipulation
Réaliser le montage ci-dessous. Quand on place un fil fin ou une fente fine sur le trajet d’un rayon laser, on obtient une figure de diffraction. La distance D du fil jusqu’à l’écran doit rester constante pendant toute la séance.
Le cadre porte fil possède un fil de diamètre noté a. Plusieurs fils ou fentes de même dimension sont à votre disposition. Le phénomène de diffraction est identique pour un fil ou une fente de même dimension.
Mesurer pour chaque fente la largeur de la tache centrale de diffraction notée L. Vous commencerez vos mesures par le fil de plus petite largeur.
II. Exploitation de vos mesures
1) Présenter vos résultats dans un tableau avec les grandeurs et leurs unités. Noter L en mm et a en m.
2) Construire aussi une colonne avec la grandeur x = 1/a exprimée en µm-1.
3) Tracer à l’aide du logiciel Regressi la courbe d’étalonnage représentant la largeur L de la tâche centrale de diffraction en fonction de x soit le graphe L = f(x).
4) Vous disposez de cheveux retrouvés sur la scène de crime. A qui appartiennent ces cheveux ? Expliquer votre démarche.
L
1- 2- 3- 4- 5- 6- 7
Dimension a des fils ou fentes 1 : 30 µm
2 : 40 µm 3 : 60 µm 4 : 80 µm 5 : 100 µm 6 : 150 µm 7 : 200 µm
