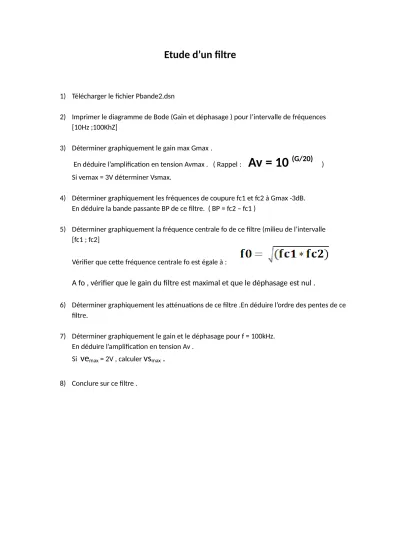

Etude d’un filtre
1) Télécharger le fichier Pbande2.dsn
2) Imprimer le diagramme de Bode (Gain et déphasage ) pour l’intervalle de fréquences [10Hz ;100KhZ]
3) Déterminer graphiquement le gain max Gmax .
En déduire l’amplification en tension Avmax . ( Rappel :
Av = 10
(G/20) ) Si vemax = 3V déterminer Vsmax.4) Déterminer graphiquement les fréquences de coupure fc1 et fc2 à Gmax -3dB.
En déduire la bande passante BP de ce filtre. ( BP = fc2 – fc1 )
5) Déterminer graphiquement la fréquence centrale fo de ce filtre (milieu de l’intervalle [fc1 ; fc2]
Vérifier que cette fréquence centrale fo est égale à :
A fo , vérifier que le gain du filtre est maximal et que le déphasage est nul .
6) Déterminer graphiquement les atténuations de ce filtre .En déduire l’ordre des pentes de ce filtre.
7) Déterminer graphiquement le gain et le déphasage pour f = 100kHz.
En déduire l’amplification en tension Av . Si
ve
max = 2V , calculervs
max.
8) Conclure sur ce filtre .
