FONCTION TRANSMETTRE
22Ezzahraoui.jimdo.com
EX10

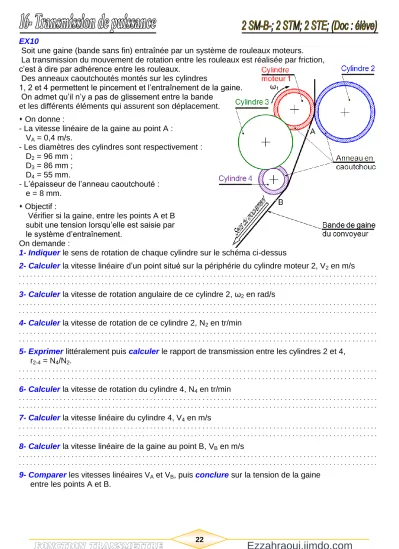

Soit une gaine (bande sans fin) entraînée par un système de rouleaux moteurs.
La transmission du mouvement de rotation entre les rouleaux est réalisée par friction, c’est à dire par adhérence entre les rouleaux.
Des anneaux caoutchoutés montés sur les cylindres
1, 2 et 4 permettent le pincement et l’entraînement de la gaine.
On admet qu’il n’y a pas de glissement entre la bande et les différents éléments qui assurent son déplacement.
On donne :
- La vitesse linéaire de la gaine au point A : V
A= 0,4 m/s.
- Les diamètres des cylindres sont respectivement : D
2= 96 mm ;
D
3= 86 mm ; D
4= 55 mm.
- L’épaisseur de l’anneau caoutchouté : e = 8 mm.
Objectif :
Vérifier si la gaine, entre les points A et B subit une tension lorsqu’elle est saisie par le système d’entraînement.
On demande :
1- Indiquer le sens de rotation de chaque cylindre sur le schéma ci-dessus
2- Calculer la vitesse linéaire d’un point situé sur la périphérie du cylindre moteur 2, V
2en m/s
. . . .. . . .. . . .. . . .. . . . . . .. . . .. . . .. . . .. . .
3- Calculer la vitesse de rotation angulaire de ce cylindre 2, ω
2en rad/s
. . . .. . . .. . . .. . . .. . . . . . .. . . .. . . .. . . .. . .
4- Calculer la vitesse de rotation de ce cylindre 2, N
2en tr/min
. . . .. . . .. . . .. . . .. . . . . . .. . . .. . . .. . . .. . .
5- Exprimer littéralement puis calculer le rapport de transmission entre les cylindres 2 et 4, r
2-4= N
4/N
2.
. . . .. . . .. . . .. . . .. . . . . . .. . . .. . . .. . . .. . .
6- Calculer la vitesse de rotation du cylindre 4, N
4en tr/min
. . . .. . . .. . . .. . . .. . . . . . .. . . .. . . .. . . .. . .
7- Calculer la vitesse linéaire du cylindre 4, V
4en m/s
. . . .. . . .. . . .. . . .. . . . . . .. . . .. . . .. . . .. . .
8- Calculer la vitesse linéaire de la gaine au point B, V
Ben m/s
. . . .. . . .. . . .. . . .. . . . . . .. . . .. . . .. . . .. . .
