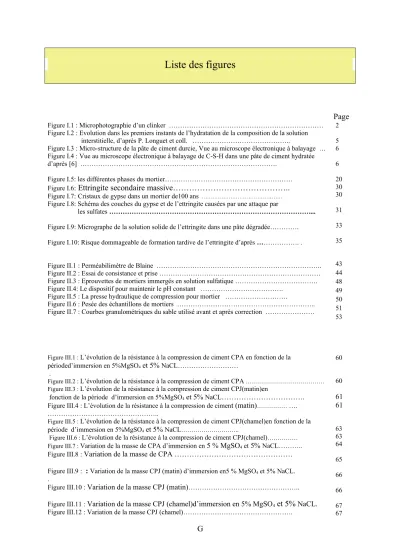

Liste des figures
Page
Figure I.1 : Microphotographie d’un clinker ………
Figure I.2 : Evolution dans les premiers instants de l’hydratation de la composition de la solution interstitielle, d’après P. Longuet et coll. ………..
Figure I.3 : Micro-structure de la pâte de ciment durcie, Vue au microscope électronique à balayage … Figure I.4 : Vue au microscope électronique à balayage de C-S-H dans une pâte de ciment hydratée d’après [6] ……….
Figure I.5: les différentes phases du mortier………
Figure I.6:
Ettringite secondaire massive………..
Figure I.7:Cristaux de gypse dans un mortier de100 ans ………
Figure I.8: Schéma des couches du gypse et de l’ettringite causées par une attaque par
les sulfates ………...
Figure I.9: Micrographe de la solution solide de l’ettringite dans une pâte dégradée………….
Figure I.10: Risque dommageable de formation tardive de l’ettringite d’après ………. .
Figure II.1 : Perméabilimètre de Blaine ………..
Figure II.2 : Essai de consistance et prise ………
Figure II.3 : Eprouvettes de mortiers immergés en solution sulfatique ……….
Figure II.4: Le dispositif pour maintenir le pH constant ……….
Figure II.5 : La presse hydraulique de compression pour mortier ……….
Figure II.6 : Pesée des échantillons de mortiers ………..
Figure II.7 : Courbes granulométriques du sable utilisé avant et après correction ……….
Figure III.1 : L’évolution de la résistance à la compression de ciment CPA en fonction de la périoded’immersion en 5%MgSO4 et 5% NaCL………
.
Figure III.2 : L’évolution de la résistance à la compression de ciment CPA ………
Figure III.3 : L’évolution de la résistance à la compression de ciment CPJ(matin)en
fonction de la période d’immersion en 5%MgSO4 et 5% NaCL……….
Figure III.4 : L’évolution de la résistance à la compression de ciment (matin)……… ….
………..
Figure III.5 : L’évolution de la résistance à la compression de ciment CPJ(chamel)en fonction de la période d’immersion en 5%MgSO4 et 5% NaCL………..
Figure III.6 : L’évolution de la résistance à la compression de ciment CPJ(chamel)………
Figure III.7 : Variation de la masse de CPA d’immersion en 5 % MgSO4 et 5% NaCL………..
Figure III.8 : Variation de la masse de CPA ………
Figure III.9 : : Variation de la masse CPJ (matin) d’immersion en5 % MgSO4 et 5% NaCL.
.
Figure III.10 : Variation de la masse CPJ (matin)………..
Figure III.11 : Variation de la masse CPJ (chamel)d’immersion en 5% MgSO4
et 5%
NaCL.Figure III.12 : Variation de la masse CPJ (chamel)……….
2 5 6 6 20 30 30 31 33 35
43 44 48 49 50 51 53
60
60 61 61
63 63 64 65 66 66 67 67
