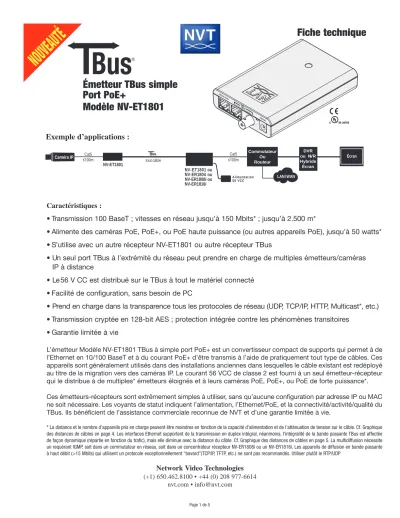

10/100 PoE+
NoEthernet,No Analog
56VDC
Caractéristiques :
• Transmission 100 BaseT ; vitesses en réseau jusqu’à 150 Mbits* ; jusqu’à 2.500 m*
• Alimente des caméras PoE, PoE+, ou PoE haute puissance (ou autres appareils PoE), jusqu’à 50 watts*
• S’utilise avec un autre récepteur NV-ET1801 ou autre récepteur TBus
• Un seul port TBus à l’extrémité du réseau peut prendre en charge de multiples émetteurs/caméras IP à distance
• Le56 V CC est distribué sur le TBus à tout le matériel connecté
• Facilité de configuration, sans besoin de PC
• Prend en charge dans la transparence tous les protocoles de réseau (UDP, TCP/IP, HTTP, Multicast*, etc.)
• Transmission cryptée en 128-bit AES ; protection intégrée contre les phénomènes transitoires
• Garantie limitée à vie
L’émetteur Modèle NV-ET1801 TBus à simple port PoE+ est un convertisseur compact de supports qui permet à de l’Ethernet en 10/100 BaseT et à du courant PoE+ d’être transmis à l’aide de pratiquement tout type de câbles. Ces appareils sont généralement utilisés dans des installations anciennes dans lesquelles le câble existant est redéployé au titre de la migration vers des caméras IP. Le courant 56 VCC de classe 2 est fourni à un seul émetteur-récepteur qui le distribue à de multiples* émetteurs éloignés et à leurs caméras PoE, PoE+, ou PoE de forte puissance*.
Ces émetteurs-récepteurs sont extrêmement simples à utiliser, sans qu’aucune configuration par adresse IP ou MAC ne soit nécessaire. Les voyants de statut indiquent l’alimentation, l’Ethernet/PoE, et la connectivité/activité/qualité du TBus. Ils bénéficient de l’assistance commerciale reconnue de NVT et d’une garantie limitée à vie.
* La distance et le nombre d’appareils pris en charge peuvent être moindres en fonction de la capacité d’alimentation et de l’atténuation de tension sur le câble. Cf. Graphique des distances de câbles en page 4. Les interfaces Ethernet supportent de la transmission en duplex intégral, néanmoins, l’intégralité de la bande passante TBus est affectée de façon dynamique (répartie en fonction du trafic), mais elle diminue avec la distance du câble. Cf. Graphique des distances de câbles en page 5. La multidiffusion nécessite un requérant IGMP, soit dans un commutateur en réseau, soit dans un concentrateur récepteur NV-ER1808i ou un NV-ER1816i. Les appareils de diffusion en bande passante à haut débit (>15 Mbits) qui utilisent un protocole exceptionnellement “bavard”(TCP/IP, TFTP, etc.) ne sont pas recommandés. Utiliser plutôt le RTP/UDP
Émetteur TBus simple Port PoE+
Modèle NV-ET1801
Cat5
≤100m
Cat5 DVR
ou NVR Hybride Écran
Écran
LAN / WAN Commutateur
Ou Routeur tout câble
Caméra IP
NV-ET1801
NV-ET1801 NV-ER1804 NV-ER1808i NV-ER1816i
ou ou
ou Alimentation
56 VCC
≤100m
Exemple d’applications :
NOU VEAU
®Network Video Technologies (+1) 650.462.8100 • +44 (0) 208 977-6614
nvt.com • info@nvt.com
Connectivité : 10/100 BaseT IEEE 802.3af ou 802.3at semi duplex ou duplex intégral, auto-négociation auto-transition MDI / MDX Alimentation PoE : Cet équipement pour la fourniture de l’alimentation (PSE)
détecte et prend en charge des appareils sous tension (PD) qui sont compatibles avec l’IEEE 802.3af ou la 802.3at, ou des PD qui consomment jusqu’à 50 watts.
Pour une distance d’alimentation maximale, le 56 VCC apparaît sur les huit broches RJ45*.
Protection : protection de type industriel contre les phénomènes transitoires
Type de câbles : Catégorie 5 ou supérieure
Distance : jusqu’à 100 m
I N T E R FA C E D E L I E N T B u s
Connectivité : BNC ou RJ45
Type de câbles : Câble coaxial, UTP simple ou multi-paires, 18/2, ou STP
Impédance 25 `a100Ω
Topologie : L’interface bus prend en charge toute architecture en étoile, en marguerite ou toute combinaison. Un seul récepteur en salle de contrôle peut prendre en charge plusieurs émetteurs TBus.
Débit de données : 150 Mbits en bande passant intégrale de réseau*avec affectation dynamique de la bande passante
Latence : 3 mS
Wire distance: Up to 8,000 feet, 1.5 miles (2.5 Km)*
Cryptage : 128-bit AES, par le seul bouton Joining
* R E M A R Q U E I M P O R TA N T E :
Les vitesses de données, distance, et nombre d’appareils peuvent être inférieurs en raison d’une baisse de tension sur le câble, de la capacité d’alimentation ou de l’affaiblissement du signal. Voir pages 4 et 5.
AV E R T I S S E M E N T :
Pour la sécurité, ne jamais utiliser plus de deux alimentations à l’intérieur d’un même canal TBus. Ne jamais utiliser plus d’une alimentation éloignée de 60 watts sur chaque canal TBus.
O B L I G AT O I R E
Homologué UL selon IEC/UL 60950-1 Conforme aux limites de la FCC partie 15A
G A R A N T I E Limitée à vie
Spécifications soumises à modifications sans avis préalable.
M É C A N I Q U E S / E N V I R O N N E M E N TA L E S
Dimensions du boîtier : largeur 82 mm
hauteur 24 mm profondeur 122 mm hors contacteurs
Poids d’expédition : 0,16 kg
Température en service / en stockage : -40°C à +85°C humidité relative 20 à 85%
sans condensation
Power consumption: ≤3W
Generated heat: 10 BTU/hour
Immunité contre les phénomènes transitoires : 5 x 20µS 3.000 A, 6.000 V ESD 20KV, 200pF
A L I M E N TAT I O N
L’énergie est généralement fournie par le récepteur TBus. Pour une alimentation locale supplémentaire en option, il est possible d’acquérir une alimentation supplémentaire de classe 2. Ces alimentations sont externes en continu avec une entrée d’alimentation IEC380-C14, un cordon de 1,18 m (6 pieds). La tension d’entrée est de 100~240 VCA 50/6 0Hz. Un contacteur rond moulé P1J de 5,5 mm permet une sortie régulée de classe 2 (SELV).
Modèle NV-PS56-60W 56 V 60 W
longueur 124 mm largeur 51 mm hauteur 32 mm 300 g
Modèle NV-PS56-90W 56 V 90 W
longueur 147 mm largeur 60 mm hauteur 32 mm 430 g Température en service / en stockage : -40°C à +85°C humidité relative 20 à 85% sans condensation Immunité contre les phénomènes transitoires : 5 x 20µS 3.000 A, 6.000 V ESD 20KV, 200pF N’utiliser que le cordon d’alimentation fourni avec l’appareil ou équivalent homologué UL de type SPT-2, SVT, ou SJT 18/3 AWG 100~240 V CA, 1 A 60°C max, longueur 4,5 m (15 pieds), avec une extrémité équipée d’un coupleur à l’appareil IEC380-C13 et à l’autre extrémité un NEMA 1015P ou similaire pour votre pays.
Page 2 de 5
Clignote lors de l’initialisation ou de l’intégration Clignote
les donnéesavec
Appareil distant détecté Vert = Appareil
PoE connecté Vert = bonne
Orange = moyenne Rouge = mauvaise
10/100 PoE+ No Ethernet No Analog 56VDC
PoE Data Link Quality Link Power
NV-PS56-60W Alimentation 56 V CC, 60 watts avec cordon IEC
NV-PS56-90W Alimentation 56 V CC, 90 watts avec cordon IEC
Ne pas utiliser avec un NV-ER1808i ou NV-ER1816i
NV-BNCT Adaptateur BNC “T”
NV-EC4BNC Adaptateur de répartition 1:4 BNC
NV-BNCA Adaptateur de terminal BNC à visser
NV-RJ45A Adaptateur de terminal RJ45 à visser
NV-PC4PR Cordon à RJ45, 4 paires 1 m NV-ET1801 Émetteur-récepteur
simple port uniquement
Produits et accessoires
10/100 PoE+ No Eth
ernet, No Analog 56VDC
Network Video Technologies (+1) 650.462.8100 • +44 (0) 208 977-6614
nvt.com • info@nvt.com
Page 4 de 5
des signaux de données à haute fréquence.
Le graphique ci-dessous montre la puissance maximale fournie avec l’utilisation d’une alimentation de 56 V. Si l’alimentation de votre caméra (ou de tout autre appareil éloigné) est locale, ce graphique ne s’applique pas. Le graphique en page suivante montre le débit maximal de données.
Un calculateur de distance est à votre disposition sur www.nvt.com.
Les appareils en PoE ont besoin d’un minimum de 43 V pour fonctionner. Avec une alimentation en 56 V, une chute de tension jusqu’à 13 V est admissible sur le câble.
La tension va s’effondrer en proportion de la charge (caméra) à distance. Le graphique ci-dessous indique les dis- tances d’alimentation en PoE qui sont supportées pour les différentes charges et types de câbles.
●Commencer avec la puissance de la caméra sur la gauche. Parfois, les caméras IP sont listées par rapport à leur classe de PoE plutôt que par rapport à leur puissance.
●Ensuite, se déplacer sur la ligne vers la droite jusqu’au type de câble utilisé. Puis, se déplacer vers le haut (pieds) ou le bas (mètres) pour trouver la distance maximale qui vous concerne.
●Si votre câble ne figure pas parmi les exemples, mesurer simplement sa résistance totale et relever la valeur sur le côté droit du graphique. La puissance maximale supportée figure sur la gauche.
3.0 W
0 W 4.0 W 5.0 W 6.0 W 8.0 W 10 W12 W 15 W18 W 20 W 25 W30 W 40 W 50 W
R és is ta nc e t ot ale d u c âb le
Pu is sa nc e d e l a c am ér a
2.0 W
2.5 W 24 Ω
38 Ω 23 Ω 21 Ω19 Ω 16 Ω 14 Ω12 Ω 11 Ω 9 Ω 7 Ω6 Ω 4 Ω 3 Ω
28 Ω RGG111
14AAAAAAWWWWWW G R
R R RG6
W W W W WG RG5555
G R
W W WG
C C C CATATTTV
20 AW AWW G C CCA
2 2AAWWWWWWW
G CC C C
RG11 14 AWG RG6 1
8 AW G RG59/U
20 AW G RG59/U
22 AW G RG59/U
23 AW G
CATV 20 AW
G CATV
22 AW G CATV
2
30 m 40 m 50 m 60 m 80 m 100 m 120 m 150 m 180 m 200 m 250 m 300 m 400 m 500 m 600 m 800 m 1,000 m 1,200 m 1,500 m 1,800 m 2,000 m 2,500 m 3,000 m 4,000 m 5,000 m 6,000 m 8,000 m 10,000 m
o C C o P P E C Cl PoE Classe 1 PoE Classe 2 o PoE Classe 2 3 3 e e sse e C C o o P P E C Cl PoE Classe 3
4 4 4 e e sse e e C C C o o P
P E Cla l Cl 4 PoE Classe 4 potenza p
p a a
p t n a o p p p t A A A A t t ta ta a po a Al A a po p A
Al l l a potenza a a Alta potenza Al a p ot nza po po ot n ot ote tenza ten t n a enza nza n n n za a a a a a
2 2 2 fils 242 AWG
2 fils 20 AWG 4
2 fils 22 AW
G
Distance d’alimentation
4 paire Cat 5 o
u 2 fils 18 AWG
Il existe une grande diversité dans les qualités de câbles, depuis l’acier recouvert de cuivre en bas de gamme (câble ACTV) jusqu’au cuivre pur à faible perte de haute performance.
Le graphique ci-dessous va vous aider à déterminer le débit de vos données en fonction du type de câble et de la distance.
Un calculateur de distance est à votre disposition sur www.nvt.com.
