© 2011 IBM Corporation
Integrated Communications Services IBM Global Technology Services

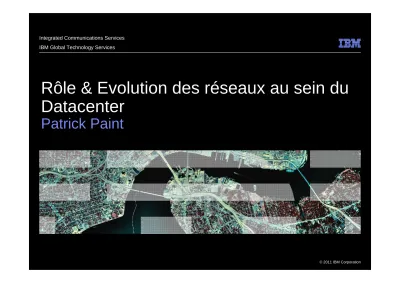

Rôle & Evolution des réseaux au sein du Datacenter
Patrick Paint
En 2011, les technologies seront 10 fois plus présentes qu’en 2006. Le nombre de périphériques connectés sur Internet
passera de 500 M à 1 Trillion.
2005 2006 2007 2008 2009 2010 2011
0 200 400 600 800 1 000 1 200 1 400 1 600 1 800
Exao ct ets IRF,
télévision numérique
,
lecteurs MP3
,
appareils photo numériques
,
téléphones avec appareil photo, voix sur IP, imagerie médicale, ordinateurs portables, compteurs intelligents, jeux multijoueurs, images satellite, GPS, DAB, scanners,
détecteurs, radio numérique, technologie DLP,
télématique, Peer -to<PPT Slide 4, Shape 37, Group 0, Paragraph 1> --
peer, messageries électroniques et instantanées, vidéoconférences, CFAO, jouets, machines industrielles, systèmes de sécurité, appareils
Croissance en X 10 5 ans
Le contenu est généré à 70% par l'individu mais l'entreprise est responsable à 8% de sa gestion (sécurité, confidentialité, stockage, fiabilité...)
© 2011 IBM Corporation 3
Les Entreprises et leurs Datacenters doivent évoluer en fonction des contraintes et des nouveaux besoins et enjeux
Amélioration de la réactivité des services Réduction des coûts d'exploitation
Consolidation via la virtualisation vers un nombre de systèmes réduit
Simplification de la gestion de l'infrastructure
Réappropriation de l'espace via la consolidation
Adaptation dynamique aux pics économiques
Gestion de la disponibilité dans un monde actif en continu
Amélioration de la disponibilité et de la résilience
Gestion et sécurisation des données sans aucun effet sur leur disponibilité
Amélioration des performances des systèmes, des réseaux et des applications
Traitement en temps réel d'un plus grand nombre d'informations pour des prises de décisions plus éclairées
Mise en ligne rapide des nouveaux services
Affectation dynamique des ressources là où elles sont le plus utiles
Accès aux données à n'importe quel moment et depuis n'importe où
Les réseaux constituent un élément essentiel de la transformation des Datacenters.
Réduction des coûts
Simplification
Efficacité opérationnelle
Les solutions de réseau virtuel permettent le partage des ressources réseau, entraînant les avancées suivantes.
La virtualisation et la consolidation informatique ainsi que les modèles de cloud computing augmentent la demande sur les réseaux.
Exigences en termes de capacité et de performance des réseaux
Sécurité et résilience
Approvisionnement rapide
Visibilité, contrôle et automatisation pour toutes les ressources informatiques
Sécurité et mise en conformité
Agilité de l'entreprise
Utilisation optimale des ressources
Approvisionnement rapide des
services
© 2011 IBM Corporation 5
Les nouvelles technologies réseaux permettent de simplifier l’architecture du Datacenter tout en réduisant la consommation électrique, en diminuant l’espace utilisé…
Technology evolution allows for creation of single layer Data Center Network.
– Convergence Enhanced Ethernetenables elimination of a dedicated storage fabric – New networking technologies (higher bandwidth links, switch stacking,
switch virtualization and layer-2 multi-pathing) enable flatter networks.
– Integrated appliancesreduce the number of stand-alone boxes that must be managed.
– Convergence drives (IP/Ethernet & FC) network management integration and virtualization enhancements drive server and network management integration.
La Convergence LAN & SAN: une seule et unique technologie réseau au service du Datacenter
FCoE and CEE Ethernet
FC
LAN SAN A SAN B
FC HBAs
(FC Traffic) NICs
(Ethernet Traffic)
CEE/FCoE Switches
Converged Network Adapters (CNA) FC SAN Corporate
“Traditional” LAN
LAN SAN A SAN B
Aujourd’hui Demain
© 2011 IBM Corporation 7
Le concept de Fabric s’étend à l’ensemble des éléments du Datacenter
La notion de fabric est utilisée tradionnellement dans le monde du SAN, mais aussi dans le monde du LAN pour définir les connections internes de switch/router
(Switching Fabric)
Le Datacenter Fabric agit comme un moyen unique d’accès aux ressources disponibles telles que les
serveurs, le stockage, les fonctions telles que le partage de charge, la sécurisation...
Le Datacenter Fabric assure l’interconnexion entre les ressources avec une optimisation de l’utilisation des liens, une souplesse et un gain de temps dans le déploiement des services.
The ultimate reward of a unified data center fabric is increased enterprise IT agility. Agility is best enabled bypooling of resources, which allows for rapid,
dynamic provisioning of servicesseparate from (orthogonal to) capacity management in the resource pools.
Nemertes Research, “Moving to a Data Center over Ethernet”, 2010
Demain
Dynamic and Cloud
Hier
Legacy scale-out design
Availability & Security
Bandwidth Growing # of Switches & Ports
Latency Scalability
VM Mobility
Simplified Assets Optimized Infrastructure Dynamic
Resource Pool
Performance
… pour évoluer vers une architecture répondant aux besoins de Cloud
Compting
© 2011 IBM Corporation 9
Le Datacenter n’est pas le seul élément de la chaine de traitement de l’information. Il doit être connecté et répondre aux exigences de la disponibilité des données mais aussi de la QoS et de la QoE.
DATA CENTER
File
Servers Mail
Servers
BackupTape Web
Servers
Storage
DISASTER RECOVERY SITE
WAN/VPN
Storage Servers
AGENCE
EMPLOYES MOBILES
Internet
CLIENTS FOURNISSEURS
L’infrastructure réseau est souvent pointée du doigt comme étant la cause de ralentissement. Mais ce n’est pas forcément la réalité
Open FID Read 1 Read 2
WAN
DATA CENTER BRANCH OFFICE
Les entreprises ont généralement tenté de résoudre les problèmes de performance des applications en augmentant la bande passante réseaux
Mais augmenter régulièrement la bande passante réseaux ne résout pas complètement les ralentissements applicatifs et coute cher.
Bande Passante élevée Bonne performance
© 2011 IBM Corporation 11
WAN
Clients Fournisseurs
Agence
WAN Acceleration WAN
Acceleration
WAN Acceleration
Accélération des flux HTTP
21
Sys tem Storage
Servers
Stockage Data Center Employés
Mobiles
Plusieurs solutions existent pour optimiser les temps de réponses, telles
que l’accélération des flux HTTP
Des outils existent pour identifier les sources de ralentissement applicatifs, mais aussi par exemple pour valider l’impact de l’arrivée d’une nouvelle application
• Analyse de performance d’une ou plusieurs applications vu par le réseau
• Validation d’une nouvelle application sur l’infrastructure existante
• Validation d’une nouvelle architecture (Consolidation de serveur, SOA, Cloud Computing…
• Impact de l’arrivée de la ToIP sur les applications existantes
• Re-deploiement d’applications
Plusieurs méthodes
• A partir de traces fournies pas des capteurs (sniffer)
• A partir de modèles théoriques
© 2011 IBM Corporation 13
Les réseaux privés optiques sont une bonne réponse aux besoins de
“disaster recovery” et de “backup” en répondant précisément aux contraintes d’exploitation.
Site A Site B
Private Optical Network
Applications: GDPS, Data Mirroring, Remote Backup, PIT Copy, Server
Clustering
Protocols: Fibre Channel, ESCON, FICON, GigE, OC-n, ISC, ETR
LAN
Voice
Storage SAN
Serv er
Mainfra me
DWD M
DWD M
*Lambda" symbol represents DWDM optical technology
• L’interconnexion entre les sites est un élément essentiel pour assurer une résilience forte. Un site primaire et un secondaire pouvant héberger la Production, la PréProduction et le Développement
• L’interconnexion est aussi nécessaire pour la reprise d’activité.
• La migration de VM, la mise en cluster et d’autres fonctionnalités imposées par des contraintes matérielles et applicatives impose l’extension du niveau 2 entre les centres.
• Fonctionnement en mode Active/Backup ou Distribué Î Impact sur l’architecture.
La sécurité est intégrée aux évolutions du Datacenter et aux processus de l’entreprise
Elaborer le plan Déterminer la
bonne technologie Considérer les “managed services”
Répondre plus rapidement aux besoins de l'entreprise
Tirer partie de l’expertise de services managés pour la gestion des risques.
Réduire les budgets d’investissement et de fonctionnement
Commencer par la stratégie puis par la technologie
Créer des liens forts entre le business, l’IT et le Datacenter
Tirer partie des meilleurs pratiques de l’industrie, des méthodes éprouvées et être prêt sur des points tels que le PCI DSS…
© 2011 IBM Corporation 15
Piloter l’ensemble du système d’information
Niveau Virtuel Niveau Services
Niveau
Physique
© 2011 IBM Corporation 16
Des entreprises reconnaissent que d’ajouter un plan réseau aurait aidé au succès de leur projet d’optimisation ou de déploiement de nouvelles applications1b
73%
60%
Source: 1) IBM Market Insights Study “Impact of Infrastructure Optimization on the Network”, December 2009 (1a n=352, 1b n=281, 1c n=352), 2) IBM Market Insights Study, “Cloud Computing Research”, July 2009 (n=1,090); 3) Gartner,
“Predicts 2010: Cloud Computing Emerges From the Hype, Scope and Issues Demand Clarification,” December 7, 2009;
4) IDC, “2009 Cloud Professional Services Survey”, 2009 (2009 n = 364, 2010 – 2011 n = 217)”
“40% des entreprisesindiquent qu’elles vont investir dans des solutions réseaux; plus
précisément pouraccéder à des environnements cloud 1c.”
“Network consulting and integration servicesrelated to cloud will grow the fastest, in terms of % of services budget,
over next two years (17.4% growth)4.”
“By 2014, more than 80% of all successful cloud service providers to large enterprises will integrate network optimizationinto their core
offering to improve the user experience and reduce their bandwidth costs3.”
En résumé l’infrastructure réseau est, de plus en plus, un composant stratégique du système d’information
Des entreprises considèrent que
l’infrastructure réseau est plus que jamais importante pour leur avenir.
Des entreprises pensent que des mauvais temps de réponse liés au réseau est un frein à la mise en œuvre de services Cloud en mode public2
52%
© 2011 IBM Corporation 17
La transformation du réseau dans le Datacenter a un impact qui va au delà de l’équipe réseau…
Responsable Réseaux Responsable des Serveurs
Responsable Base de données
Responsable Applicatifs
Responsable Sécurité
Qui dirige le centre de données? - Vont-ils travailler ensemble? - Qui choisit ce matériel à acheter?
…l’une des questions est peut être de savoir par ou commencer
Planifier l’évolution du réseau dans le Datacenter n’est plus une démarche isolée.
Il est nécessaire d’avoir une démarche global en considérant plusieurs éléments tels que:
9l’ensemble des éléments technologiques tels les serveurs, le stockage, 9les contraintes de production, budgétaires, environnementales
9 La sécurité et la disponibilité des données 9 La qualité du service rendu
9L’administration du SI
9Et plus généralement l’évolution de
l’entreprise
© 2011 IBM Corporation 19
IBM a qualifié des modèles d’architecture afin de proposer des solutions réseaux robustes
VIRTUALIZED SECURITY SERVICES
VIRTUALIZED APPLICATION FORWARDING WDM
CORE
PC MPLS VPN
CE RTR
LAN
PC MPLS VPN
CE RTR
LAN VIRTUALIZED
L2 Ethernet & L3 IP Core
Application Services
Data Center
Infrastructure Services
End points
INTERNET SERVICE PROVIDER
REMOTE ACCESS AND INTERNET SECURITY SERVICES
PC MPLS VPN
CE RTR
Storage Services
Data Center
Edge Connectivity
VIRTUALIZED SERVER LAN ACCESS L2
SAN SW
VIRTUALIZED SECURITY SERVICES
COMMON VRF VRF
SHARED VRF
ACCESS SECURITY SERVICES
VLAN VFR
LAN
INTERNET SERVICE PROVIDER
INTERNET
PC
…
SAN SAN
STORAGE STORAGE
SERVER/BLADE SERVER
…
VIRTUALIZED APPLICATION FORWARDING
DMZ
… VN
CE RTR CE
RTR CE
RTR
WAN OPT
VIRTUALIZED SERVER(S)
SRVR SRVR …
VIRTUALIZED SERVER LAN ACCESS L2 SAN
SW SRVR SRVR
Central and branch office users
PC PC
Remote access users User and Device
Mobility
VLAN
Un Ecosystème basé sur des standards ouverts
Application Services
Data Center
Infrastructure Services
End points
Storage Services
Data Center
Edge Connectivity
© 2011 IBM Corporation 21
IBM est un leader reconnu dans le domaine des services d'intégration et de consulting d’infrastructure réseaux.
« La société IBM ne se contente pas de dominer le secteur avec 9 % des parts du marché NCIS de 33 milliards de dollars, elle est également à la pointe de l'innovation et de l'efficacité au service des clients. » Profil des services de communication intégrée - IDC – Octobre 2008
Gartner a placé IBM dans le premier quart de son Magic Quadrant des services
professionnels et de réseau gérés.
Amérique du Nord – Mai 2008 Partout ailleurs – Août 2008
IDC a désigné IBM Global Services comme leader des parts de marché pour les revenus liés aux services de consultation et d'intégration de réseau dans 8 rapports consécutifs depuis 1996.
Parts des fournisseurs de services de consultation et d'intégration de réseau aux États-Unis et dans le monde - IDC – 2007*
Gartner a placé IBM dans le premier quart de son Magic Quadrant de la communication unifiée.
Septembre 2008
*Dernier rapport
Integrated Communication Services est la branche d’IBM Global Services, en charge des services réseaux
5 000 Spécialistes IBM réseaux dans le monde
500 Clients dont les réseaux sont opérés par IBM dans le monde
3 200 000 Utilisateurs connectés sur des réseaux opérés par IBM
Un centre de support réseau à La Gaude
Un centre d’expertise métier à La Gaude
Un centre d’expertise Data Center à Montpellier
© 2011 IBM Corporation 23
La stratégie de réseau, l'optimisation et les services d'intégration
offrent des solutions de mise en réseau pour des infrastructures dynamiques.
Stratégie Évaluation
Planification et stratégie de communication et
de réseau d'entreprise
Optimisation des applications
réseau Optimisation de l'infrastructure réseau Services de strat
Services de stratéégie et d'optimisation des rgie et d'optimisation des rééseauxseaux Services d'intServices d'intéégration des rgration des rééseauxseaux
Identification des facteurs, objectifs et exigences économiques
Identification des objectifs et exigences informatiques
Élaboration d'une stratégie permettant de respecter ces objectifs et exigences
Évaluation de la stratégie par rapport à l'environnement du client
Définition des méthodes d'optimisation des applications et de l'infrastructure afin d'atteindre les objectifs économiques
Établissement des
recommandations concernant la transition vers la nouvelle solution
Développement du concept et de la structure de la solution
Ajout des spécifications techniques des principaux composants de la solution
Sélection des spécifications
fournisseur et produit requises pour la mise en oeuvre de la conception
Établissement d'une nomenclature et d'un plan de mise en oeuvre
Préparation de l'environnement, acquisition de l'équipement et révision du plan de mise en oeuvre
Développement des procédures d'installation ainsi que des plans de test et de certification de la solution
Réalisation d'un déploiement de production contrôlé (facultatif)
Mise en oeuvre et test de la solution
Intégration et déploiement Architecture
et conception
Data Center Network Réseaux locaux et de campus
Réseaux étendus
Réseaux de cloud computing
Optimisationdes performancesdes applications et du réseau
Sécuritédu réseau
Maintenance et gestion
MERCI POUR VOTRE ATTENTION
Patrick Paint
Enterprise Services Leader
Compagnie IBM France 17, avenue de l’Europe, 92270 Bois-Colombes Cedex Tél: 01 58 75 34 21
Mobile: 06 30 10 49 00 patrick.paint@fr.ibm.com
