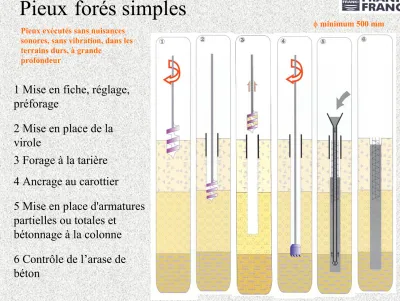

1 Mise en fiche, réglage, préforage
2 Mise en place de la virole
3 Forage à la tarière 4 Ancrage au carottier
5 Mise en place d'armatures partielles ou totales et
bétonnage à la colonne 6 Contrôle de l’arase de béton
Pieux exécutés sans nuisances sonores, sans vibration, dans les terrains durs, à grande
profondeur
φ minimum 500 mm
Pieux forés simples
Pieux forés simples
Pieux forés simples
6 Extraction du tubage de travail
1 Mise en fiche, réglage, préforage
2 Vibro-fonçage du tubage de travail
3 Forage et extraction des terres
4 Mise en place
d'armatures partielles ou totales
5 Bétonnage au tube plongeur
Pieux exécutés dans les terrains durs et à grande profondeur
φ minimum 600 mm
Pieux forés tubés vibro-foncés
Pieux forés tubés vibro-foncés
1 Mise en fiche, réglage, préforage à l'abri du
premier élément de tubage 2 Fonçage du tubage
par la louvoyeuse 3 clavetage des
éléments de tubage à l'avancement
4 Ancrage
5 Mise en place d'armatures partielles ou totales,
bétonnage au tube plongeur 6 Extraction des tubages par la louvoyeuse
φ minimum 600 mm Pieux exécutés sans nuisances
sonores, sans vibration, dans les terrains durs
Pieux forés tubés louvoyés
Pieux forés tubés louvoyés
Louvoyeuse
Carottier
Pieux forés tubés louvoyés
Pieux forés tubés louvoyés
Trépan à choc Hammergrab
1 Mise en fiche, réglage, préforage
2 Mise en place du premier élément de tubage
3 Extraction des terres à la soupape
5 Mise en place d'armatures partielles ou totales et
bétonnage au tube plongeur
Travail sous hauteur réduite, espace exigu, environnement sensible
φ 400 à 600 mm
6 Extraction du tubage par éléments
4 Tubage à l'avancement par éléments vissés mis en place par havage
Pieux forés moulés de petit diamètre
Pieux forés moulés de petit diamètre
1 Implantation, préforage, mise en place de la virole 2 Mise en œuvre de la boue bentonitique
3 Forage sous charge de boue
4 Recyclage de la boue, mise en place d'armatures partielles ou totales, bétonnage au tube plongeur
5 Tube plongeur relevé par élément, fin du bétonnage 6 Extraction de la virole, contrôle de l’arase béton
φ minimum 800 mm Pieux exécutés sans nuisances
sonores, sans vibration, dans
toutes natures de terrains, grandes profondeurs
Pieux forés à la boue
Pieux forés à la boue
1 Mise en fiche, réglage des guides de forage 2 Forage
3 Ancrage par rotation et avec poussée sur l’outil
4 Injection du béton dans l’axe creux de la tarière 5 Descente du tube
plongeur, remontée de la tarière en rotation lente, nettoyage de la tarière, bétonnage contrôlé en continu
6 Mise en place d’armatures
Exécution rapide, environnement sensible, sans vibration,
Pieux forés à la tarière creuse
Pieux forés à la tarière creuse
1 Mise en fiche, réglage et pose d’une pointe perdue 2 L’outil est foncé par combinaison du vissage et du vérinage dans le sol refoulé
3 Mise en place d’armatures 4 En dévissant, le vérinage
augmente par refoulement du sol l’épaisseur de l’empreinte laissée par l’outil, la charge du béton garantissant un parfait moulage de celle-ci.
5 Pieu Atlas exécuté
Exécution propre, pieu exécuté sans extraction de terre et sans vibration, amélioration des caractéristiques des sols par compression
Pieux Atlas
1 Mise en fiche, réglage, confection d’un bouchon en béton sec
2 Pilonnage en fond de tube du bouchon,
refoulement du sol
3 Réalisation de la base élargie dans la couche d’ancrage
5 Bétonnage à sec
Pieu exécuté sans nuisance sonore notable et plate-forme de travail propre. Adaptation de l’énergie de battage à l’environnement
φ minimum 400 à 650 mm
6 Extraction du tube 4 Mise en place
d'armatures partielles ou totales
Pieux Franki
1 Mise en fiche, réglage 2 Battage du tube par mouton hydraulique ou diesel et injection
simultanée de mortier
3 Refoulement (par le sabot) des sols, maintenus et
expansés par l'injection de mortier
5 Recépage et soudage d'une plaque
Grande profondeur, chantier propre, exécution rapide.
Amélioration du frottement latéral, injection par la pointe
Reprise d'efforts de traction et de sollicitations horizontales importantes
4 Pieu terminé
Pieux métalliques battus injectés
1 Mise en fiche, réglage, pose d'une plaque perdue
2 Battage du tube par mouton hydraulique ou diesel
3 Mise en place d'armatures partielles ou totales
5 Extraction du tube (vibré si nécessaire)
Refoulement du sol, Plate forme de travail propre, grandes profondeurs Exécution rapide
Mini-pieux φ244 à 339 mm Pieux φ 400 à 650 mm
4 Bétonnage à sec
Pieux à tube battu moulés dans le sol
1 Mise en fiche, réglage,
confection du bouchon en béton sec entraînant le tube par
pilonnage
2 Soudure d'éléments de tube de longueur variable (suivant
hauteur disponible) 3 Ancrage contrôlé
5 Bétonnage à sec
Travail sous hauteur réduite, espace exigu Travail propre, sans nuisance sonore, adaptation de l'énergie de battage à l'environnement
Tube définitif φmaximum 406 mm
4 Mise en place
d'armatures partielles ou totales
Pieux pilonnés de petit diamètre
1 Mise en fiche, réglage et forage
2 Forage sous tubage, boue, coulis ou mortier
3 Mise en place d'une armature pouvant être
équipée de manchettes pour l'injection sous pression
5 Recépage et soudage d'une plaque
Travail sous hauteur réduite, espace exigu, reprise en sous oeuvre
φ maximum 250 mm
4 Scellement au coulis, ou au mortier de l'armature
