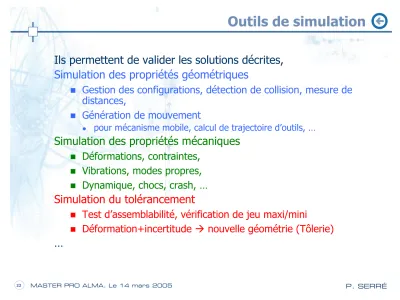

Outils de simulation
Ils permettent de valider les solutions décrites, Simulation des propriétés géométriques
n Gestion des configurations, détection de collision, mesure de distances,
n Génération de mouvement
l pour mécanisme mobile, calcul de trajectoire d’outils, …
Simulation des propriétés mécaniques
n Déformations, contraintes,
n Vibrations, modes propres,
n Dynamique, chocs, crash, …
Simulation du tolérancement
n Test d’assemblabilité, vérification de jeu maxi/mini
n Déformation+incertitude à nouvelle géométrie (Tôlerie)
…
23 MASTER PRO ALMA. Le 14 mars 2005 P. SERRÉ
Outil de simulation: Analyse de l’espace
Plan de coupe
Visualisation/détection
d’interférence
Outil de simulation: Cinématique
Définition des liaisons et des commandes
Visualisation de l’évolution d’un paramètre
au cours du mouvement
25 MASTER PRO ALMA. Le 14 mars 2005 P. SERRÉ
Outil de simulation: Contraintes mécaniques et déformations
Contraintes internes par la définition d’un plan de coupe Estimation des déformations
et des contraintes
Spécification d’un mode de chargement
Charge répartie Surface encastrée
Génération des trajectoires d’usinage pour les machines à commande numérique
Outil de simulation: Usinage
27 MASTER PRO ALMA. Le 14 mars 2005 P. SERRÉ
Simulation du tolérancement
Généralement, les pièces sont modélisées à leurs dimensions nominales, mais
n Production de masse, interchangeabilité
n Gestion des incertitudes de fabrication
n Pièces précises à coût de fabrication élevé
n Pièces imprécises à fonctionnement non assuré
n
Faut-il installer un jeu entre des pièces ?
n
Si oui, où est-il le plus judicieux de l’installer ?
nQuelles sont les valeurs extrêmes ?
n
…
Simulation du tolérancement
Tolérancement dimensionnel
n A chaque paramètre, on définit un intervalle de tolérance
Tolérancement géométrique
n A certaine surface fabriquée, on définit la zone de l’espace à l’intérieur de laquelle elle doit se trouver,
n Déclaration de tolérance de forme, d’orientation et de position.
Zone de tolérance
Contrainte de perpendicularité
Élément de référence
Élément tolérancé
MASTER PRO ALMA. Le 14 mars 2005
Contraintes géométriques
en CAO
Caractéristiques d’un solveur géométrique 2D en CAO : modélisation
Liste des éléments géométriques
n Points, droites, cercles, courbes
Liste des contraintes géométriques
n Contraintes binaires
l Distance, angle, rayon, tangence, coïncidence, parallélisme, perpendicularité, concentricité
n Contraintes ternaires
l Symétrie, équidistance
n Autre contrainte (par rapport à esquisse initiale)
l Fixe
Les caractéristiques d’un solveur 2D en CAO
sont les suivantes
31 MASTER PRO ALMA. Le 14 mars 2005 P. SERRÉ
Caractéristiques d’un solveur géométrique 2D en CAO : résolution
L’utilisateur représente une figure initiale généralement assez proche de la figure attendue,
Problème très souvent sous-contraint à la solution proposée doit être celle attendue par l’utilisateur,
Une « petite modification » de la valeur des paramètres doit aboutir à une « petite modification » de la solution proposée,
Forte interactivité (dragging), Scénario d’utilisation classique:
n Lorsqu’une nouvelle contrainte est spécifiée, le solveur est lancé. (à sous-contraint )
n Éventuellement, l’opérateur modifie la forme proposée tout en respectant les contraintes précédentes
n Ainsi de suite, jusqu’à obtenir une solution satisfaisante
Caractéristiques d’un solveur géométrique 2D en CAO
Améliorations possibles
n Prise en compte de nouveaux éléments géométriques,
n par exemple les coniques, …
n Améliorer le diagnostic lorsqu’un problème n’est pas soluble
n Aucune solution existe à ?
n Déclaration incohérente à ?
n Une solution existe mais le solveur a échoué à ?
n Problème sur-contraint à solution approchée ?
n Pouvoir spécifier la chiralité (main droite – main gauche) pour ne pas être dépendant de la résolution
n Autres types de contraintes
n plus « lâches », (∈ à une zone)
n Aire, volume, convexité, …
n …
33 MASTER PRO ALMA. Le 14 mars 2005 P. SERRÉ
Caractéristiques d’un solveur géométrique 3D en CAO : modélisation
Liste des éléments géométriques
n Points, droites, plans appartenant à des solides 3D
Liste des contraintes géométriques
n Contraintes binaires
l Distance, angle, coïncidence, contact (sens matière)
n Autres contraintes
l Solide fixe, (par rapport à sa position initiale)
l Solide fixe par rapport à un autre
Les caractéristiques d’un solveur 3D en CAO
sont les suivantes
Caractéristiques d’un solveur géométrique 3D en CAO : résolution
L’utilisateur représente une solution initiale
Problème très souvent globalement sous-contraint: la solution proposée doit être celle attendue par l’utilisateur Problème très souvent localement sur-contraint et cohérent Forte interactivité (dragging).
n Même scénario d’utilisation qu’en 2D,
n Exploration des différentes positions possibles pour des mécanismes possédant un ou plusieurs degrés de liberté.
35 MASTER PRO ALMA. Le 14 mars 2005 P. SERRÉ
Caractéristiques d’un solveur géométrique 3D en CAO
Améliorations possibles
n
Les mêmes que pour le 2D,
n
Pour les contraintes de contact, tenir compte de la taille des surfaces,
n
Pouvoir spécifier le fait qu’un assemblage soit mobile
n…
Conclusion
En CAO
On part généralement de formes initiales assez proches de la forme souhaitée,
Les contraintes géométriques
n Entre éléments géométriques de la forme souhaitée
n Entre éléments géométriques de la forme initiale et de la forme souhaitée
Exploration « interactive » de l’espace (
ou d’une partie) des solutions Le processus de conception par essais-erreurs peut être
avantageusement remplacer par une approche déclarative
n Schéma en spirale,n Exploration interactive des solutions possibles,
n Au début, peu de contraintes, puis de plus en plus.
MASTER PRO ALMA. Le 14 mars 2005
Modélisation déclarative
Introduction: Modélisation géométrique et Processus de simulation
- Boucle traditionnelle de conception d’un produit -
Besoins :
Spécifications géométriques et physique
OK ? Modélisation géométrique
Processus de simulation
Instance géométrique
Logiciel de CAO Paramétrique
Logiciels spécifiques : Dynamique, Éléments finis,
Crash, FAO, …
Résultats des simulations : Ensemble de valeurs
numériques
Ensemble de paramètres géométriques
Durant le transfert entre les différents
logiciels, des informations sont
perdues ! Il est très difficile
de connaître le ou les paramètres qu’il faut changer !
39 MASTER PRO ALMA. Le 14 mars 2005 P. SERRÉ
Introduction: Approche déclarative
« Framework » commun
• Ensemble de paramètres
• Ensemble d’équations
• Ensemble d’inégalités
« Framework » commun
• Ensemble de paramètres
• Ensemble d’équations
• Ensemble d’inégalités
Spécifications géométriques
Squelettes des pièces, Contraintes d’assemblage, …
Interface spécifique
Spécifications mécaniques
Masse, Inertie, Vitesses, … Interface spécifique
Spécifications d’ingénierie Spécifications physique
Interface spécifique Interface spécifique
Introduction: Approche déclarative
Solveurs de contraintes
linéaires, non linéaires, intervalles, équations
Problème Iso-contraint à Nombre fini de solution
Problème Sur-Contraint à Cohérent ? Oui ou Non
Problème Sous-Contraint à
Nombre infini de solutionHabituellement
Choix ?
Optimisation globale Optimisations locales Bouger en respectant les contraintes dans l’espace
des solutions
…
Analyse ?
Localement sur- ou sous- contraint sous-problèmes La solution générée peut
ne pas être la bonne !
…
« Framework » commun
• Ensemble de paramètres
• Ensemble d’équations
• Ensemble d’inégalités
« Framework » commun
• Ensemble de paramètres
• Ensemble d’équations
• Ensemble d’inégalités
41 MASTER PRO ALMA. Le 14 mars 2005 P. SERRÉ
Une proposition
Motivations
n Proposer une représentation intrinsèque des objets géométriques
n Indépendante de leur position dans l’espace cartésien
n Deux objets superposables ont la même représentation
n Exprimer les relations algébriques induites de manière générique n Identifier les conséquences sur l’analyse des spécifications
Deux approches
n Basée sur la géométrie des distances
n Déterminants de Cayley-Menger
n Basée sur la géométrie vectorielle
n Matrices de Gram
