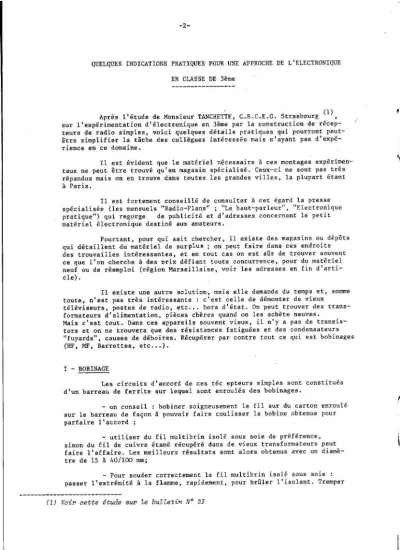

QUELQUE S INDICATI ONS PRATIQUES POUR UNE APPROCHE DE L'ELECTRONIQUE EN CLASSE DE 3ème
Apr è s l'étude de Monsieur TANCHETTE, C.R.C.E.G . Strasbourg (1), sur l'expérimentat ion d'électronique en 3ème par la construction de ré cep-te ur s de radio simples, voici quelques détails pratiq ues qui pour r ont pe ut-êt r e simplifier la tâche des collègues intéress é s mais n'ayan t pas d'expé-rience en ce domaine.
Il est év i dent que le matériel nécessair e à ces montages expér imen-taux ne peut être trouvé qu'en magasin spé cialisé. Ceux - c i ne sont pas très répandus mais on en trouve dans toutes les gr andes villes , la pl upa r t étant à Pa r i s .
Il est for t emen t conseillé de consulter à ce t égard la pr e ss e spécialis ée (le s mensuels "Radi o-Plans " ; "Le ha utsparleu r", "Ele c tr on i que pr a t i que ") qui regorge de publicité et d'adres s es conce r na nt le pe t i t matériel éle c t r oni que destiné aux amateurs.
Pourtant, pour qui sait chercher, il existe des magas ins ou dépôts qu i détaillent du matériel de surplus; on peut faire dans ces endroits des trouvailles intéressantes , et en tout cas on est sûr de trouver souv~nt
ce que l'on che r c he à des ~rixdéfiant toute conc urr ence, pour du matériel neuf ou de réemploi (r égi on Ma r s eillaise, voi r les adress e s en fin d'art i -cle).
Il existe une autre solution, ma i s elle demande du temps et, somme toute, n'est pas très intéressante : c'est celle de démonter de vi e ux téléviseurs, postes de radio, etc .•. hors d'état . On peut trouver des trans-formateurs d'alimenta tion, pièces chère s quandon les achète neuves. Mais c'est tout. Dans ces appareils souvent vieuxt il n'y a pa s de transis -tors et on ne trouvera que des résistances fatiguées et des con densateurs "fuyards "t causes de déboires . Récupérer par contre tou t ce qui es t bobina ges
(HF, MF, Barrettes, etc .. .).
1- BOBINAGE
Le s circu its d'accord de ces rée epteurs simples sont constitué s d'un barreau de ferrLte sur leque l sont enroulés des bobi nages.
- un conseil : bobiner soigneusement le fil sur du carton enroul é sur le barreau de façon à pouvoir faire coul i s se r la bobine ob tenue pour parfaire l'accord ;
- utiliser du fil multibrin isolé sous soi e de préfére nc e , sinon du fil de cuivre ét amé récupéré dans de vieux tr ansformat eurs peut faire l'affaire. Les meilleurs résultats sont alors obtenus avec un diamè-tre de 15 à 40/1 00 mm;
- Pour souder cor r e c t emen t le fil mult i br i n isolé sous soie pass er l'extrémité à la flamme, rapidement, pour brûler l'isolant. Tremper (1) Voir cette ét ude sur Ze buZZet in N° 23
dans l'alcool pui s pas ser légèr emen t cont r e la lame d'un couteau. Plonge r
dans la soudure pour ét ame r.
- Pour les bar rea ux de fer ri te , on en trouve dan s tous les post es
à tr an s istor s : c'e s t le "c adr e" qui ser t d'antenne . A la rigueur. il peut
être remplacé par un "mandr in LIPA", bobine plas tiq ue mun ie d'un noy~u
fer rite pouvan t coulisser pa r vissage. Les piè ces sont très faciles à
tro uve r en surp lu set en tout cas très bon mar ché.
- Les li aisons et connex io ns , en fil de câblage ou de té l éphone,
doivent rester les pl us courtes possible.
Il - RESISTANCES ET CONDENSATEURS
Aucuncommen taire. Ce sont les pièces les plus faciles à tro uve r
et les moins chèr es (relati vemen t).
Conde nsa teu rs var i abl es : voir surp lus (cher quand c'est neuf).
III - SEMI -CONDUCTEURS DIODES ETTRANSISTORS
1/ Q~2~~~
Ache t e r du matériel neu f de préférence,
Pour les récepteu rs , utilise r de préf érence des diodes de déte
c-tion augermani um. Quels types choi s i r?
OA 85 : le plus coura nt (assez ancien).
AA 114 - AA 117 - AA 119 - OA 70- OA 79 - OA 81 - OA 85 - OA 90
SFD 108 - IN 34 A~3.
Des diode s du siliciumson t éga l emen t prévues pour la détection :
BA 117 - BA127 - BA Y 91 - lN 914 - IN930.
Les di ode s de régula tion (Zéne r) et les di odes de charge ne pe
u-vent convenir .
2/ !!:!!~~i~!2!:~
Ici le choix est très large. Là aussi , le mat é r i au uti l i sé est
soit le ge rmani um so i t le si l i c iu m. Le germani um est beaucoup moins soupl e,
beaucoup moins fiable et en tout cas,'ma intenant, plu s cher que le si l i c iu m,
sauf que lques types qui resten t intéressan ts.
Importa nt : Noter que pour chaque matéria u uti l i sé, 11 existe
2sortes de trans is tor s , selon le mode de branche ment de l'aliment a tion
les NPN
les P NP
négat i f à la ma s se
positif à la masse.
a/ Tr ansi s t or s au germanium (les plus couran ts et in té
res-sants sont soul ignés )
-AC 132 - AC152 - AC 180 - Ac 182 - AC 184 - AC 188 - OC 71
-OC 72 - OC74 (anciens) OC 45 - EN43 (anciens ) - 2N 4~
NPN : AC127 - AC 181.
b
l
Transistors au silicium : à l'inve rse des ge rmani um s,beaucoup plus courants en version NPN qu'en PNP:
PNP : BC 157 - BC 158 - BC159 - Be 177,8 ,9 - Be 212, 3, 4 -Be231 - BFW 31 - BFX 48 - 2N 2904 - 2N 2905 - 2N 2906 - 2N 5374, 5 -2N 5354 , 5, 6. NPN : Be 10 7- BC 108 - Be109 - BC113 - BC 147, 8, 9 (écono -miq ue s ) - B~8,9Tfdem).- BC20 7:8:9" - Be232 - RF 184 -BF 194 - PBC 107, 8
à
9 (économiques ) - 2N 706 - 2N914 - 2N 1711 -2N 1889,90 2N221 - 2N2219 - 2N 2222 - 2N 2926 (éc onomique ) 2N 3391 , 2 - 40 T6. - - --· Amplificati onHF (pour récepteur s à amplifica tion direc te)
OC 71 - OC 45 - BC 157, 8, 9 - BC177, 8, 9- 2N 2904, 5, 6
-2N 5354, 5, 6- Be107, 8, 9 - Be 113 - BC 147, 8, 9 - PBC 107, 8, 9
-2N 2926 - 2N 3391 - BF 194- BF 184.
· 1er ét age d'ampli fi c ation BF (après dét ecti on)
AC 125, 6 - AC132- OC 71- OC 72 - 2N 43 - BC 157, 8, 9
-Be 177, 8, 9 - Be 231, 2 - 2N 2904 - 2N 5374, 5 - 2N 5354, 5, 6
-Be 107, 8, 9 - Be113- BC 147, 8, 9 - Be 167, 8, 9 - Be207, 8, 9
-PBe 107, 8, 9. - 2N 706 - 2N 914 - 2N 2222 - 2N 2926 - 2N 3391, 2.
· 2eme ét age d'ampli fication BF (étage de "puis sance" pour HP)
2N 2905 - Be 107 - 2N706 - 2N1711 - 2N1889, 90 - 2N 2219
-2N2222- 40 T6- AC 132 - AC 180 - AC182 - OC 72- OC 74
-AC 181.
Remarque importante :
Il es t évi dent qu ' i l faut fai re unmontage ou tout
PNP, ou tout NPN (auquel cas, il convient d'inve rser le sens de
bra nch emen t de la diode , de la pile et des condensateurs chimique s).
IV- MATERIELSDIVERS
Casques, écouteurs et haut-parleurs :
- le casque (d'une impédance de 1000.'1.au moins ) donne de
bons résultats mais re s t e cher .
- l'écouteur aur iculai re , du type magnétique, donne aus si
- l'écou t eur auriculaire du type crystal reste le plus in tére s
-sant, ca r le plus sensible de tous. Il est d'autre part bon marché et son
impéda nc e , très gr ande , ne perturbe jamais le circuit.
- le haut-parleur est le pl us agré ab l e. Tou tefo is il demande un
.éta ge d'amplification BF supplémentaire ca r il est "gourmand" en pui ss an ce.
On en trouve à partir de 5 F. Précaution : s'i l est à faib l e impédan ce
( Z
«
50! l) utiliser un petit transfo d'adaptation de ra pport 2 - 1 à10 - l, pour ét ag e de sortie tran s i stor, cl as s e A. Dans le s surplus, pour
4 ou5 F., on trouve des peti ts haut-parleur s munis de leur propre tran s f o.
Précaut ion utile: en cas d'écha uf fement du trans i sto r de sor ti e
et dans le cas de l'utilisation d'un haut-parleur, muni r le trans i stor
d'unpe t i t clips de refroid is se ment , pour évi t er sa destruct i on.par embal
-lemen t thermi que.
v - ~10NTAGE
Un petit mot pour la pha se le plus important e ae ce t te activitp
la soudure des élémen ts sur un suppor t rigide.
- circuit impri mé : trop diffi cile
- plaque à tr ous cuivrés : intér es sa n t , mai s déli cat
- plaque M- Boar d : inté ress ant , mont ages propres et soignés,
mais né cess it é d'une étude préal abl e de l'implant at i on de s élément s
- plaqu e de contre plaqué à punai s e s laiton: montage encombr an t ,
mai s très si mple pour l'él ève, très aéré et sur t ou t : pos s ib ilité de repr
o-dui r e exactement la dispos it i on du schéma théor iqu e.
Comment pr océde r ? Pl anter aumar t e au , tous les 20 mm, une punai s e.
Le s élément s dont on gard e tout e la longueur des connex i ons, sont soudés
sur les punaises, où se font toute s les connex i ons.
Remarque s : l~ctures de référence recommand ées
fi ton t ages simples d'init ia ti on" et
"D'autres mon tage s simples... d'initiation" par 11. FIGHIERA aux
"Edit i ons techniques et scientifiques fr anç a i s e s " - 2à 12 rue de Bellevue
-75019 PARI S.
Adresses utiles MARSEILLE
FRANCE
Radio Blanca r de
10 rue Jean (neuf et sur plus )
Sud Ave ni r Radio
22, boulevard de l'Indépendance (idem)- 13012
R.D. Elec tronique , 41rue Alexandre Rourtanier
31000 TOULOUSE (neuf exc lu s iv emenr )
BERIC(neuf et surp l us )
43, rue Victo r Hugo - 92240 MALAKOFF
LAG ELECTRONIQUE
78630 ORGEVAL (neuf)
NORD RADIO
139 rue La Fayette - PARIS lOème (neuf )
CEDISECO
19 bi s rue Jule~ Fer r y- 88000 CHANTRAI NE (neuf unique
-ment , mais très intére s sa nt ).
