Réduction dimensionnelle pour la simulation de la fatigue des métaux

(1)

HAL Id: tel-01533317

https://pastel.archives-ouvertes.fr/tel-01533317

Submitted on 6 Jun 2017

HAL is a multi-disciplinary open access archive for the deposit and dissemination of sci-entific research documents, whether they are pub-lished or not. The documents may come from teaching and research institutions in France or abroad, or from public or private research centers.

L’archive ouverte pluridisciplinaire HAL, est destinée au dépôt et à la diffusion de documents scientifiques de niveau recherche, publiés ou non, émanant des établissements d’enseignement et de recherche français ou étrangers, des laboratoires publics ou privés.

fatigue des métaux

Mohamed Aziz Nasri

To cite this version:

Mohamed Aziz Nasri. Réduction dimensionnelle pour la simulation de la fatigue des métaux. Mé-canique des matériaux [physics.class-ph]. Ecole nationale supérieure d’arts et métiers - ENSAM, 2017. Français. �NNT : 2017ENAM0016�. �tel-01533317�

(2)

École Doctorale n

◦

432: Science des Métiers de l’ingénieur

Doctorat ParisTech

T H È S E

pour obtenir le grade de docteur délivré par

l’École Nationale Supérieure d’Arts et Métiers

Spécialité « Mécanique-Matériaux »

Présentée et soutenue publiquement par

Mohamed Aziz Nasri

le 02 mai 2017

Réduction dimensionnelle pour la simulation de la fatigue des métaux

Directeur de thèse:Franck morel

Co-encadrement de la thèse:Camille Robert, Amine Ammar, Saber EL Arem

Jury

M. Francisco CHINESTA, Professeur, GEM, École Centrale de Nantes Président

M. David NÉRON , Professeur, LMT, ENS Cachan Rapporteur

M. Elias CUETO, Professeur, GEMM, Université de Saragosse Rapporteur

M. Habibou MAITOURNAM, Professeur, IMSIA, ENSTA Paristech Examinateur

M. Franck MOREL, Professeur, LAMPA, Arts et Métiers ParisTech - Centre d’Angers Examinateur M. Camille ROBERT, Ingénieur de Recherche, LAMPA, Arts et Métiers ParisTech - Centre

d’Angers

Examinateur M. Amine Ammar, Professeur, LAMPA, Arts et Métiers ParisTech - Centre d’Angers Examinateur M. Saber EL AREM, Maître de conférences, Arts et Métiers ParisTech - Centre d’Angers Examinateur

Arts et Métiers ParisTech - Centre d’Angers

(3)

(4)

Je tiens tout d’abord à remercier mon directeur de thèse, Franck Morel pour m’avoir proposé et accordé sa confiance pour ces travaux de thèse qui traite un sujet pluridisciplinaire et ouvert, puis, qui m’a amené à une rigueur et une maturité scientifiques exceptionnelles. Je tiens à saluer ses conseils avisés, son présence, son soutien et son encouragement durant ces années. Merci aussi pour avoir partagé vos connaissances sur la fatigue.

Je me fais un devoir d’être reconnaissants à l’égard de Camille Robert. C’est avec beau-coup d’estime que je le remercie pour me faire partager ces grandes qualités scientifiques de modélisation et pour son aide précieuse au chantier ambitieux de la programmation per-mettant d’avoir une grande quantité de développements numériques présentée dans le cadre de cette thèse.

Je tiens à remercier sincèrement Amine Ammar pour m’avoir encadré pendant ces trois années et pour m’avoir fait découvrir les méthodes de réduction de modèle. Je salue vivement sa gentillesse, son calme, ses conseils judicieux et toute l’aide qu’il m’a apporté quand j’avais besoin de lui. Aussi, vous étiez très disponible pour mes nombreuses questions, mes passages à votre bureau et parfois les réunions téléphoniques lorsque vous étiez en déplacement. J’espère être à la hauteur de ses attentes et de sa confiance. C’est un honneur d’avoir profité de ses compétences et de ses dons pédagogiques et humains. Enfin Amine veuillez accepter ici toute ma reconnaissance et ma gratitude à votre personne. Toutes ces paroles c’est peu devant tous les services que vous m’avez offert tout au long de la thèse, l’aide morale, la culture scientifique et le conseil. Vous êtes un grand Professeur (avec un grand P !) et mon exemple préféré à suivre.

J’exprime toute ma gratitude à Saber El Arem qui n’a pas cessé de me prodiguer ses conseils et n’a épargné aucun effort pour contribuer à la réussite de ce travail. Merci pour toutes tes idées claires, pertinentes et encourageantes et aussi parce que tu étais toujours un guide audacieux et si disponible, toujours présent et très réactif.

Je tiens aussi à manifester ma gratitude à Monsieur Francisco Chinesta d’avoir accepté de présider le jury ainsi que pour ses remarques et sa bonne humeur. Je tiens à remercier vivement Messieurs David Néron et Elias Cueto d’avoir accepté la lourde charge de rappor-teur. Merci pour vos rapports complets et enrichissants et pour vos questions pertinentes. Un grand merci à Monsieur Habibou Maitournam d’avoir accepté d’examiner mes travaux et apporté des remarques intéressantes.

Mes remerciements s’adressent également à Monsieur Hédi Hamdi, Professeur au sein du Laboratoire de Tribologie et Dynamique des Systèmes à l’ENISE, qui m’a proposé et initié ma carrière comme chercheur. Un grand merci de m’avoir accueilli au LTDS pour mon tout premier stage de PFE ainsi que pour mon deuxième stage de master. Je retiendrai de vous, Hédi, votre patience, votre extraordinaire pédagogie ainsi que vos encourageantes qui ont fait de moi un jeune ingénieur chercheur ambitieux prêt à conquérir le monde.

(5)

long de ma thèse, j’ai pu apprécier l’ambiance qui y règne. Je souhaite également remercier tous les membres de l’équipe LAMPA, les professeurs, maitres de conférences, ingénieurs de recherches secrétaires, post-docs, et notamment Charles, Daniel, Etienne, Guénaël, Eliane, Yessine, Aude, Anne, Laurent, Julien, Christina, Marine, ...

Je ne saurais oublier de remercier les anciens et nouveaux doctorants ainsi que les sta-giaires pour l’ambiance exceptionnelle qu’ils ont su établir au sein et en dehors du labora-toire, et notamment Wael (service économique), Mohamed (HD le vrai service financier), Bessam (le chère frère et voisin), Foued (le chef), Atef (james), Salah (salih), Jihed (Djo 5e), Edouard (Chékib forza Barça et ASSE), Benjamin, Duc (Dandouuk), Raphaël (la vie est belle), Mariem (mimou), Houssem, Rou Du (Hssèn), Ghazi (hni), Fares, Ahmed, Mon-tassar, Imed, Hela, Chiraz (Chichi), Myriam, Marouen (lol), Sabrine, Houssem, Ali, Walid, Mohamed, Javier ...

Je remercie également mes parents et je dédie ce travail pour eux. Vous avez veillé sur moi depuis ma naissance jusqu’à ce que je suis ; vous m’avez assuré une vie digne ; vous avez manifesté beaucoup de sacrifices afin de me voir grandir devant vos yeux. Aujourd’hui, vient mon tour pour vous remercier. Vous avez toujours voulu que je sois ce que je suis, et aujourd’hui, ce travail est le fruit de vos sacrifices. Mon père, par tes qualités de cœur et d’esprit, tu représente pour moi la parfaite définition de grand homme. Maman, mes mots ne pourraient rien ajouter à cet ange, tu es tout pour moi.

Et maintenant, j’exprime toute ma gratitude à mes sœurs Dorsaf et Sawssen et mon beau frère Kaïs ainsi que leurs enfants (les 3M et ALL) qui n’ont pas cessé de me prodiguer leurs conseils, pour leurs soutiens moral tout au long de cette période malgré la distance. J’apprécie beaucoup la grande affection que vous tenez pour moi. A cette reconnaissance, je vous manifeste mes meilleurs sentiments en vous offrant le fruit de mon travail.

Je remercie également toute ma famille ainsi que mes amis qui m’ont toujours soutenu. Chacun de vous sait la place qu’il tient dans mon cœur. Cette thèse vous est dédiée, faible témoignage de ma profonde affection.

A vous tous, Merci...

(6)

Introduction générale 1

I Revue bibliographique 7

1 Introduction . . . 8

2 Modélisation par Éléments Finis . . . 8

2.1 Problème de référence . . . 8

2.2 Formulation par Éléments Finis . . . 9

2.3 Algorithme de la méthode incrémentale . . . 12

2.4 Synthèse et applications . . . 13

3 Méthodes numériques accélérées de détermination de l’état stabilisé . . . 15

3.1 Méthode à grand incrément de temps (LATIN) . . . 15

3.2 Méthode cyclique directe . . . 16

3.3 Méthode des sauts de cycles . . . 19

4 Méthodes de réduction de modèle . . . 20

4.1 Introduction . . . 20

4.2 Méthodes de réduction a posteriori . . . 22

4.3 Méthodes de réduction a priori . . . 31

5 Synthèse et conclusion . . . 41

II Réduction dimensionnelle appliquée au chargement cyclique de matériaux à comportement élasto-plastique 45 1 Introduction . . . 46

2 Méthode cyclique directe et méthode des sauts de cycles . . . 46

2.1 Présentation du modèle . . . 46

2.2 Loi de comportement élasto-plastique . . . 47

2.3 Résultats en contrainte cyclique imposée . . . 48

2.4 Résultats en déformation cyclique imposée . . . 50

2.5 Influence du type de comportement . . . 53

2.6 Bilan . . . 58

3 Méthode incrémentale droite . . . 58

3.1 Principe général . . . 58 3.2 Formulation du problème. . . 59 3.3 Démarche de la méthode . . . 60 3.4 Algorithme de la méthode . . . 62 3.5 Variante de la méthode . . . 62 4 La méthode PGD . . . 63 4.1 Introduction . . . 63

4.2 Implémentation de la méthode PGD dans le cadre de la plasticité . . 64

4.3 La première version de la PGD . . . 69 iii

(7)

5.2 Implémentation de la méthode APR cyclique . . . 76

5.3 Stabilité de la base APR . . . 83

5.4 Variantes de la méthode APR cyclique . . . 84

6 Conclusion du chapitre . . . 86

III Application à un cas élasto-plastique sous chargement cyclique 89 1 Introduction . . . 90

2 Moyens et outils de calculs . . . 90

3 Description du modèle numérique . . . 90

3.1 Modèle géométrique continu et discret . . . 91

3.2 Conditions aux limites . . . 91

3.3 Matériau et modèle de comportement . . . 93

4 Résultats de la méthode PGD . . . 95

4.2 Convergence de la méthode PGD . . . 95

4.3 Influence de l’enrichissement de la méthode PGD . . . 97

4.4 Réponse mécanique de la méthode PGD . . . 101

5 Résultats de la méthode APR cyclique . . . 107

5.2 Étude de stabilité de la base APR cyclique . . . 108

5.3 Influence du choix d’initialisation de la base . . . 111

5.4 Réponse mécanique de la méthode APR cyclique . . . 114

6 Analyse du temps de calcul . . . 123

6.1 Résultats . . . 129

6.2 Discussions . . . 133

IV Simulation numérique d’agrégats polycristallins tridimensionnels 141 1 Introduction . . . 142

2 Mécanismes de déformation du monocristal . . . 142

3 Modélisation micromécanique du comportement . . . 142

3.1 Présentation du matériau utilisé . . . 144

3.2 Modélisation du comportement monocristallin . . . 144

4 Description du modèle géométrique . . . 146

4.1 Description du maillage . . . 146

4.2 Conditions aux limites . . . 148

5 Prédictions de la méthode PGD . . . 149

5.1 Convergence de la méthode PGD . . . 149

5.2 Influence de l’enrichissement sur la réponse PGD . . . 150

5.3 Réponse mécanique macroscopique de la méthode PGD . . . 154

5.4 Réponse mécanique mésoscopique de la méthode PGD . . . 159

6 Résultats de la méthode APR cyclique . . . 164

6.1 Étude de stabilité de la base APR cyclique . . . 164

6.2 Influence du choix de l’initialisation de la base réduite . . . 164

6.3 Convergence de la méthode APR cyclique . . . 166

6.4 Réponse mécanique macroscopique de la méthode APR cyclique . . . 169

6.5 Réponse mécanique mésoscopique de la méthode APR cyclique . . . . 171 iv

(8)

7.2 Discussions . . . 188

Conclusion générale et perspectives 195 Bibliographie 199 A Description de la méthode LATIN 217 1 Équations du problème . . . 218

2 Principe de la méthode . . . 219

B Méthode de Zarka 223 1 Principe de la méthode . . . 224

2 Détermination de l’état limite . . . 226

2.1 Cas du comportement adapté . . . 226

2.2 Cas du comportement accommodé . . . 227

C Stratégie incrémentale, non-incrémentale et PGD 229 1 Convergence de la méthode Cyclique . . . 230

2 Temps de calcul à l’échelle macroscopique . . . 230

3 Temps de calcul à l’échelle de la microstructure . . . 233

(9)

(10)

1 Différents types de réponse cyclique d’une structure ou d’un matériau pré-sentant un comportement élasto-plastique : (a) adaptation élastique, (b)

ac-commodation plastique, (c) rochet (ou fluage cyclique) . . . 2

I.1 Structure étudiée [134] . . . 9

I.2 Stratégie de résolution d’équilibre avec un chargement élasto-plastique . . . . 13

I.3 Algorithme de la méthode incrémentale . . . 14

I.4 Principe de la méthode LATIN . . . 16

I.5 Principe et étapes de la méthode cyclique directe . . . 17

I.6 Principe de la méthode des sauts de cycles . . . 21

I.7 La compression d’image avec une SVD tronquée pour plusieurs modes r . . . 24

I.8 L’erreur entre l’image d’origine et l’image compression en fonction du nombre de modes . . . 24

I.9 Les dix premiers modes associés aux valeurs propres d’une décomposition de Karhunen-Loève [42] . . . 31

I.10 Exemple du domaine RID pour la méthode APHR [46] . . . 35

I.11 Algorithme associé à la méthode PGD progressive pondérée . . . 42

II.1 Description géométrique du modèle 2D d’une plaque trouée . . . 47

II.2 Maillage et étude de sensibilité. . . 47

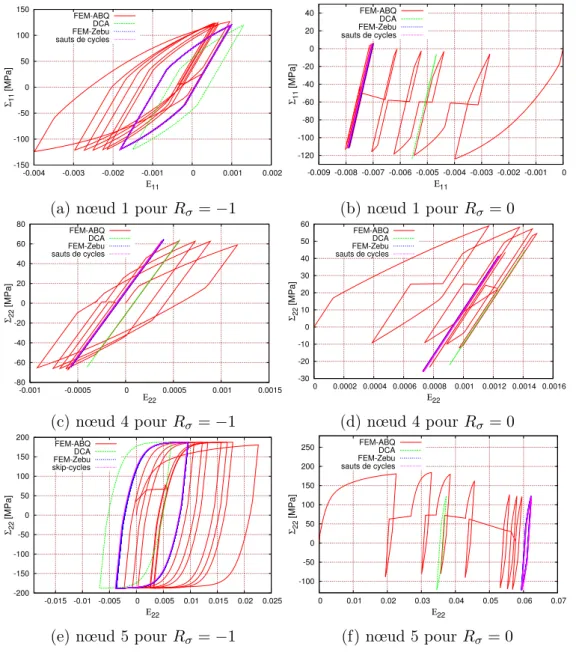

II.3 Cycles stabilisés Σ11− E11et Σ22− E2 pour les méthodes incrémentales, sauts de cycles et DCA pour une plaque trouée sollicité en traction en contrainte imposée avec Rσ = −1 et Rσ = 0 . . . 49
