Première STI année scolaire 2010-2011

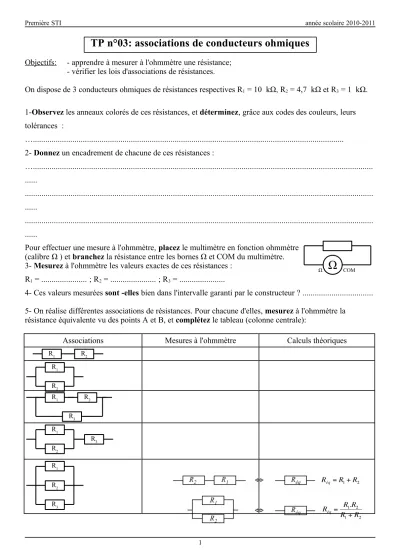

TP n°03: associations de conducteurs ohmiques

Objectifs: - apprendre à mesurer à l'ohmmètre une résistance;

- vérifier les lois d'associations de résistances.

On dispose de 3 conducteurs ohmiques de résistances respectives R1 = 10 kΩ, R2 = 4,7 kΩ et R3 = 1 kΩ.

1-Observez les anneaux colorés de ces résistances, et déterminez, grâce aux codes des couleurs, leurs tolérances :

…...

2- Donnez un encadrement de chacune de ces résistances :

…...

...

...

...

...

...

Pour effectuer une mesure à l'ohmmètre, placez le multimètre en fonction ohmmètre (calibre Ω ) et branchez la résistance entre les bornes Ω et COM du multimètre.

3- Mesurez à l'ohmmètre les valeurs exactes de ces résistances : R1 = ... ; R2 = ... ; R3 = ...

4- Ces valeurs mesurées sont -elles bien dans l'intervalle garanti par le constructeur ? ...

5- On réalise différentes associations de résistances. Pour chacune d'elles, mesurez à l'ohmmètre la résistance équivalente vu des points A et B, et complétez le tableau (colonne centrale):

Associations Mesures à l'ohmmètre Calculs théoriques

1

Ω

COM

Ω

R1 R2

R3 R1 R2

R3

R1 R2 R3

R1 R2

R1 R2

(2)

Première STI année scolaire 2010-2011

6- Retrouvez par le calcul la valeur de la résistance mesurée dans chaque cas. Pour cela on rappelle les formules suivantes (établies en cours):

2
