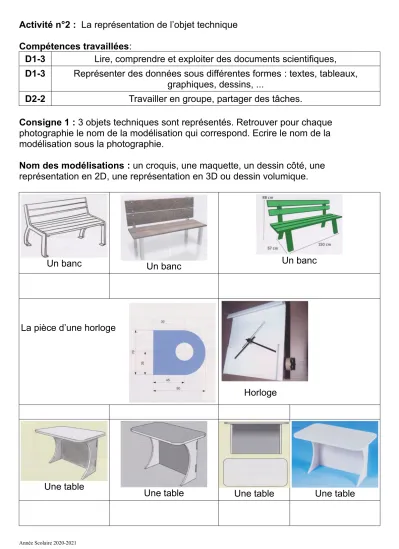

Activité n°2 : La représentation de l’objet technique Compétences travaillées:
D1-3 Lire, comprendre et exploiter des documents scientifiques, D1-3 Représenter des données sous différentes formes : textes, tableaux,
graphiques, dessins, ...
D2-2 Travailler en groupe, partager des tâches.
Consigne 1 : 3 objets techniques sont représentés. Retrouver pour chaque photographie le nom de la modélisation qui correspond. Ecrire le nom de la modélisation sous la photographie.
Nom des modélisations : un croquis, une maquette, un dessin côté, une représentation en 2D, une représentation en 3D ou dessin volumique.
Un banc Un banc Un banc
La pièce d’une horloge
Horloge
Une table
Une table Une table Une table
Année Scolaire 2020-2021
Consigne 2 : Explique pour chaque nom de modélisation comment il représente l’objet technique.
Le croquis
Le dessin côté
La représentation en 2D
La représentation en 3D ou dessin
volumique La maquette
Consigne 3 : Imaginer un croquis d’un objet que tu souhaiterai réaliser.
