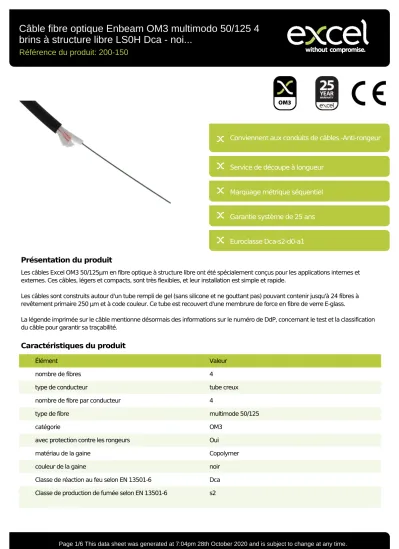

Conviennent aux conduits de câbles -Anti-rongeur
Service de découpe à longueur Marquage métrique séquentiel Garantie système de 25 ans
Euroclasse Dca-s2-d0-a1
Présentation du produit
Les câbles Excel OM3 50/125µm en fibre optique à structure libre ont été spécialement conçus pour les applications internes et externes. Ces câbles, légers et compacts, sont très flexibles, et leur installation est simple et rapide.
Les câbles sont construits autour d'un tube rempli de gel (sans silicone et ne gouttant pas) pouvant contenir jusqu'à 24 fibres à revêtement primaire 250 µm et à code couleur. Ce tube est recouvert d'une membrure de force en fibre de verre E-glass.
La légende imprimée sur le câble mentionne désormais des informations sur le numéro de DdP, concernant le test et la classification du câble pour garantir sa traçabilité.
Caractéristiques du produit
Élément Valeur
nombre de fibres 4
type de conducteur tube creux
nombre de fibre par conducteur 4
type de fibre multimode 50/125
catégorie OM3
avec protection contre les rongeurs Oui
matériau de la gaine Copolymer
couleur de la gaine noir
Classe de réaction au feu selon EN 13501-6 Dca Classe de production de fumée selon EN 13501-6 s2
Classe de gouttelettes/particules enflammées selon EN 13501-6
d0
Classe de production d'acide selon EN 13501-6 a1
sans halogène selon EN 60754-1/2 Oui
ignifugé In accordance with EN 50399
à faible dégagement de fumée selon EN 61034-2 Oui
diamètre externe approx. 6 mm
Dessin de la section du câble
Le codage couleur (selon la norme TIA-598-C)
Spécifications du câble
Caractéristiques Valeurs
Structure libre Matériau PBT
Diamètre 2,8±0,1 mm(2-12 brins),
3,5±0,20 mm(16-24 brins)
Épaisseur 0,35±0,05 mm
Membrure de force Matériau Fils E-glass
Gaine Matériau LSZH
Épaisseur Typique 1,1 mm
Diamètre de câble Diamètre (±0,3 mm) 6,0±0,20 mm(2-16 brins),
6,5±0,20 mm(18-24 brins)
Poids du câble Environ 40 kg/km(2-16 brins),
45 kg/km(18-24 brins)
Résistance à la traction Installation 1 000 N
Opérationnel 300 N
Impact du câble 1J
Résistance à l’écrasement Installation 1 000 N
Opérationnel 300 N
Torsion Changement d’atténuation ≤
0,10 dB (fibre SM)
Changement d’atténuation ≤ 0,30 dB (fibre MM)
Plage de températures Installation - 30 à +60°C
Opérationnel - 30 à +60°C
Stockage -40°C à +60°C
Rayon de courbure Court terme Diamètre 20 x
Long terme Diamètre 10 x
Pénétration dans l’eau Pas d’eau sur l’extrémité libre
Spécifications de la fibre
Caractéristiques Valeurs
Atténuation à 1310 nm 3,0 dB/km (maximum)
à 1550 nm 1,0 dB/km (maximum)
Pour 1 000 mètres Max. 0,1 dB/km
Bande passante modale saturée à 850 nm ≥1 500 MHz.km
à 1300 nm ≥500 MHz.km
Bande passante modale effective à 850 nm ≥2 000 MHz.km
Diamètre du brin 50±2,5 um
Non-circularité de l’âme ≤5 %
Diamètre de la gaine 125,0±1,0um
Non-circularité de la gaine ≤1 %
Erreur de concentricité au niveau de la gaine d’âme
≤1,0um
Diamètre du revêtement primaire - non coloré
242±7 um
Diamètre du revêtement primaire - coloré
250±15 um
Non-circularité du revêtement primaire
≤5 %
Erreur de concentricité au niveau de la gaine - revêtement primaire
≤12 um
Indice de réfraction du groupe à 850 nm 1,482
à 1300 nm 1,477
Niveau de tension éprouvé ≥0,7 (≈1 % tension) Gpa
Force de bande moyenne typique 1,7 N
Force de bande (crête) 1,3≤Fbande.crête≤8,9 N
Ouverture numérique 0,200±0,015
Perte par courbure de la fibre R-7,5 mm
à 850 nm ≤0,2 dB
à 1300 nm ≤0,5 dB
Perte par courbure de la fibre R-15 mm
à 850 nm ≤0,1 dB
à 1300 nm ≤0,3 dB
Normes applicables
Norme applicable Objet
CEI 60794-2-20:2013 Câbles en fibre optique - partie 2-20 : Câbles intérieurs - Caractéristiques familiales pour câbles multi-fibres optiques
CEI 60332-1-2:2004 Essais des câbles électriques et à fibres optiques soumis au feu. Essai de propagation verticale des flammes sur conducteur ou câble isolé. Procédure pour flamme à prémélange de 1 kW
CEI 60754-2:2011 Tests sur les gaz impliqués durant la combustion des
matériaux des câbles - Partie 2 : Définition de l’acidité (par mesure du pH) et de la conductivité
CEI 61034-2:2005+A1:2013 Mesure de la densité de fumée dégagée par des câbles brûlant dans des conditions définies – Partie 2 : Procédure d'essai et exigences.
CEI 60793-1-1:2017 Fibres optiques - Partie 1 -1 : Procédés de mesure et de tests - Généralités et consignes
CEI 60793-2-10:2017 Spécifications transversales pour fibres multimodes A1 CEI 60793-1-20:2014 Fibres optiques - Partie 1-20 : Procédés de mesure et de
tests - Géométrie de la fibre
CEI 60793-1-21:2001 Fibres optiques - Partie 1-21 : Procédés de mesure et de tests - Géométrie de revêtement
CEI 60793-1-22:2001 Fibres optiques - Partie 1-22 : Procédés de mesure et de tests - Mesure de longueur
CEI 60793-1-30:2010 Fibres optiques - Partie 1-30 : Procédés de mesure et de tests - Test de mise à l’épreuve de la fibre
CEI 60793-1-41:2010 Fibres optiques - Partie 1-41: Méthodes de mesure et
procédures d'essai - Largeur de bande
ITU G.651.1 Caractéristiques d’un câble en fibre optique à gradient
d’indice 50/125 µm multimode pour le réseau d’accès optique
EN 50173-1:2011 Technologie de l’information Systèmes de câblage
génériques - Exigences générales
EN 50575: 2014 + A1: 2016 Câbles d'énergie, de commande et de communication - Câbles pour applications générales dans les ouvrages de construction soumis aux exigences de réaction au feu
EN 50399:2011+A1:2016 Méthodes d'essai communes aux câbles soumis au feu.
Mesure du dégagement de chaleur et du dégagement de fumée par les câbles au cours de l'essai de propagation des flammes. Appareillage d'essai, procédure et résultats.
ISO/CEI 11801-1:2017 Technologie de l’information - Câblage générique pour les locaux des usagers. Partie 1 Exigences générales
ANSI/TIA 568-3.D Câblage et composants standard de fibre optique
ANSI/TIA/EIA 598-D Code couleur des câbles en fibre optique
RoHS Restriction concernant les substances dangereuses -
conforme
Informations concernant les reférences produits
Référence du produit Description
200-149 Câble fibre optique Enbeam OM3 multimodo 50/125 6 brins à structure libre LS0H Dca - noir
200-150 Câble fibre optique Enbeam OM3 multimodo 50/125 4 brins à structure libre LS0H Dca - noir
200-151 Câble fibre optique Enbeam OM3 multimodo 50/125 8 brins à structure libre LS0H Dca - noir
200-152 Câble fibre optique Enbeam OM3 multimodo 50/125 12 brins à structure libre LS0H Dca - noir
200-153 Câble fibre optique Enbeam OM3 multimodo 50/125 16 brins à structure libre LS0H Dca - noir
200-154 Câble fibre optique Enbeam OM3 multimodo 50/125 24 brins à structure libre LS0H Dca - noir
Excel est une solution d'infrastructure globale aux performances internationales de premier plan - conception, fabrication, support et livraison - sans compromis.
Contactez-nous à l'adresse [email protected]
E&OE. Excel is a registered trade name of Mayflex Holdings Ltd.
