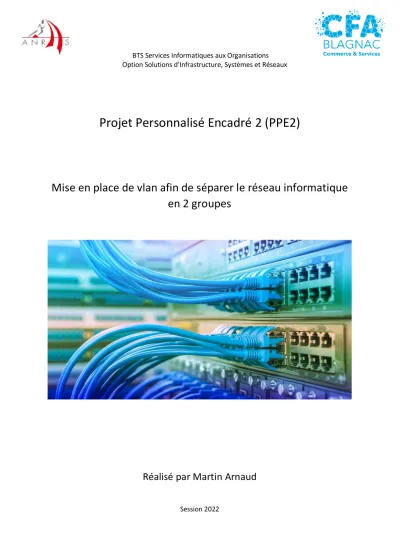

Projet Personnalisé Encadré 2 (PPE2)

(1)

BTS Services Informatiques aux Organisations Option Solutions d'Infrastructure, Systèmes et Réseaux

Projet Personnalisé Encadré 2 (PPE2)

Mise en place de vlan afin de séparer le réseau informatique en 2 groupes

Réalisé par Martin Arnaud

Session 2022

(2)

TABLE DE MATIERES.

1. Introduction . . . 7

2. Présentation du réseau . . . 7

3. Configuration des Vlans . . . 8

4. Conclusion . . . 13

(3)

En raison du Covid-19 et des mesures sanitaires en vigueur pendant les mois d’avril et de mai le service informatique de l’Anras a travaillé en distanciel par conséquent je n’ai pas du réalisé le PPE sur les switchs utilisés en entreprises et j’ai du simuler le réseau informatique de l’Anras sur Cisco Packet Tracer et réaliser la mise en place des Vlans sur ce Logiciel.

Nature de l’activité

Contexte : Dans le cadre de ce PPE, il faut réaliser l’installation de 2 vlans pour séparer le réseau informatique en 2 groupes, il faut donc paramétrés les switchs et les ports des switchs.

Objectifs : Mise en place de Vlan et paramétrant les Switchs

Conditions de réalisations

Matériels : Ordinateurs, Switchs Cisco Contraintes :

Logiciels : Packet Tracer Requis : - Avoir la configuration réseau de l’ANRAS

Difficultés rencontrées : Aucune Durée de réalisation : 2à minutes

Solution envisageable

Configurer les Switch, attribué les ports, et configurer les ports Trunk

Solution Retenue

Configurer les Switch, attribué les ports, et configurer les ports Trunk Conditions initiales : - Configuration réseau de l’ANRAS

Résultats finaux

- 2 Vlan différents afin de séparer le réseau

(4)

1. INTRODUCTION.

L’Anras (Association Nationale de Recherche et d’Action Solidaire) a besoin de créer de 2 Vlans afin de séparer son réseau en 2 groupes d’utilisateurs, les utilisateurs dit « Siège » et les utilisateurs dit « Humanités ». Pour ce faire nous allons donc créer 2 Vlans le Vlan 10 siège et le Vlan 20 humanités.

Comme chaque utilisateur du groupe siège partage un bureau avec un utilisateur du groupe humanités, et qu’il y a 2 ports par bureau l’Anras a décidé d’attribué un port sur deux a chaque Vlan donc les ports impairs seront attribués au Vlan 10 siège et les ports impairs au Vlan 20 pair.

2 . PRESENTATION DU RESEAU.

Le réseau informatique de l’Anras et agencé comme sur l’image ci-dessous : Un routeur est relié au Switch1 qui est lui-même relié au Switch2.

Sur le switch 1 et 2 sont reliés les ordinateurs de l’Anras

Sur le schéma il n’est représenté que 2 PCs par Switchs car nous allons avoir besoin de seulement ces 4PCs pour vérifier la configuration de nos Vlans .

(5)

-le PC1 SIEGE est relié au port 1 du switch 1 -le PC2 HUMANITES est relié au port 2 du switch 1 -le PC3 SIEGE est relié au port 1 du switch 2 -le PC4 HUMANITES est relié au port 2 du switch 2

Le vlan 10 siège sera sur les ports impairs et le vlan 20 humanités sur les ports pairs.

Donc le PC1 SIEGE et le PC3 SIEGE iront sur le vlan 10 siège et le PC2 HUMANITES et le PC4 HUMANITES iront sur le vlan 20 Humanités.

(6)

3 . CONFIGURATION DES VLANS.

Pour commencer il faut crée les Vlans sur le switch1 et les nommer.

Ensuite je vérifie qu’ils sont correctement créés et nommés grâce à la commande : Show Vlan Brief

Ensuite réitère les commandes pour créer les Vlans sur le switch2

(7)

De la même façon de vérifie sur le switch2

Maintenant il faut paramétré les ports sur les 2 switchs, les impairs sur le vlan 10 et les pairs sur le vlan 20 sur les 2 switchs

Donc sur le vlan 10 seront attribués les ports 1,3,5,7,9,11,13,15,17,19,21 et 23 Et sur le vlan 20 seront attribués les ports 2,4,6,8,10,12,14,16,18,20,22 et 24

(8)

Il faut attribuer les ports pour les switchs 1 et 2 avec les commandes suivantes :

(9)

Il faut maintenant vérifié que les ports sont correctement attribués à chaque Vlans pour chaque switchs, grâce à la commande : Show Vlan Brief

Switch 1 :

Switch 2 :

On peut vérifier que les ports attribués sont biens ceux citer ultérieurement, les ports impairs sont attribués au Vlan 10 et les ports pairs au Vlan 20.

Maintenant que les ports sont correctement attribués au Vlans, il faut activer le mode Trunk sur les ports où sont reliés les switchs afin que les Vlans puissent communiquer entre les switchs avec un câble seulement.

Les Switchs sont reliés par le port G0/1 de chaque Switch

Une fois faites, vérifiez les Vlans supporté par les ports grâce à la commande : Show Inter Vlan

(10)

Sur le Switch 2 :

Maintenant que les Vlan et les ports sont correctement configurer il faut vérifier que le PC1 et le PC3 puissent communiquer car ils sont dans le même Vlan : le Vlan 10 ainsi que le PC2 et le PC4 car ils sont dans le même Vlan : le Vlan 20.

Voici les IPs des différents PCs.

(11)

Le PC 1 arrive bien communiquer avec le PC 3 car ils sont dans les mêmes Vlan mais pas avec le PC 2 car ils ne sont pas dans le même Vlan.

(12)

(13)

Les Vlans sont donc correctement paramétrés puisque le PC1 siège et le PC4 siège communiquent bien dans le Vlan 10 siège et le le PC2 Humanités et le PC4

humanités communiquent bien dans le Vlan 20 humanités mais les vlans ne communiquent pas entre eux.

4. CONCLUSION.

Ce projet m’a permis d’aborder la configuration de switch ainsi que la mise en place de réseau Vlan.

Cela m’a permis de perfectionner ma connaissance des Switch ainsi que mes connaissances en réseau informatique

La mise en place des Vlans offre a l’anras plus de souplesse pour l'administration et les modifications du réseau car toute l'architecture peut être modifiée par simple paramétrage des commutateurs. Ainsi qu’un gain en sécurité car les informations sont encapsulées dans un niveau supplémentaire et analysées.
