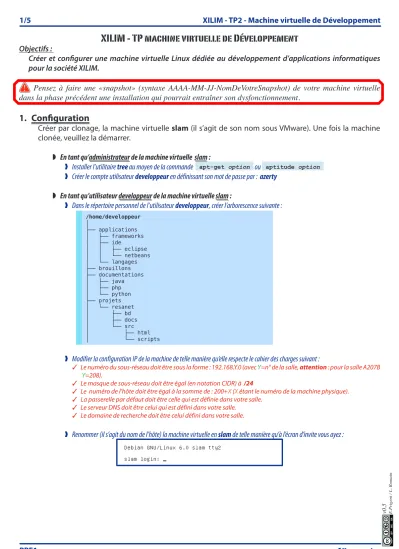

1/5 XILIM - TP2 - Machine virtuelle de Développement

(1)

v0.5 E.Prigent / L. Romain

XILIM - TP machine virtuelle de Développement

Objectifs :

Créer et configurer une machine virtuelle Linux dédiée au développement d’applications informatiques pour la société XILIM.

Pensez à faire une «snapshot» (syntaxe AAAA-MM-JJ-NomDeVotreSnapshot) de votre machine virtuelle dans la phase précédent une installation qui pourrait entraîner son dysfonctionnement.

1. Configuration

Créer par clonage, la machine virtuelle slam (il s’agit de son nom sous VMware). Une fois la machine clonée, veuillez la démarrer.

◗ En tant qu’administrateur de la machine virtuelle slam :

❱ Installer l’utilitaire tree au moyen de la commande apt-get option ou aptitude option

❱ Créer le compte utilisateur developpeur en définissant son mot de passe par : azerty

◗ En tant qu’utilisateur developpeur de la machine virtuelle slam :

❱ Dans le répertoire personnel de l’utilisateur developpeur, créer l’arborescence suivante :

/home/developpeur

│├── applications

│ ├── frameworks

│ ├── ide

│ │ ├── eclipse

│ │ └── netbeans

│ └── langages

├── brouillons

├── documentations

│ ├── java

│ ├── php

│ └── python

├── projets

│ └── resanet

│ ├── bd

│ ├── docs

│ └── src

│ ├── html

│ └── scripts

❱ Modifier la configuration IP de la machine de telle manière qu’elle respecte le cahier des charges suivant :

✓ Le numéro du sous-réseau doit être sous la forme : 192.168.Y.0 (avec Y=n° de la salle, attention : pour la salle A207B Y=208).

✓ Le masque de sous-réseau doit être égal (en notation CIDR) à /24

✓ Le numéro de l’hôte doit être égal à la somme de : 200+X (X étant le numéro de la machine physique).

✓ La passerelle par défaut doit être celle qui est définie dans votre salle.

✓ Le serveur DNS doit être celui qui est défini dans votre salle.

✓ Le domaine de recherche doit être celui défini dans votre salle.

❱ Renommer (il s’agit du nom de l’hôte) la machine virtuelle en slam de telle manière qu’à l’écran d’invite vous ayez :

(2)

2. Interpréteur Python

Dans cette partie, il s’agira de s’assurer que le langage Python est correctement installé.

❱ Afficher la version de l’interpréteur Python installé et notez la :

❱ Créer et exécuter le fichier ~/brouillons/test.py dont le code source est donné ci-dessous :

#!/usr/bin/python

# -*- coding: utf-8 -*- for numPoste in range(1,14) :

print "Poste numéro" , numPoste

❱ Vérifiez que le programme s’exécute correctement.

3. Interpréteur PHP

Il s’agit d’installer le langage PHP et de s’assurer qu’il interprète correctement le programme qui vous est donné.

❱ Installer l’interpréteur PHP CLI (PHP Command LIne).

❱ Afficher la version de l’interpréteur PHP installé et notez la :

❱ Créer et exécuter le fichier ~/brouillons/test.php dont le code source est donné ci-dessous :

<?php

for($numPoste = 1 ; $numPoste <= 13 ; $numPoste = $numPoste + 1){

echo "Poste numéro " , $numPoste , "\n" ;

?> }

❱ Vérifiez que le programme s’exécute correctement.

4. Serveur WEB

Il s’agira d’installer le serveur HTTP «open source» Apache 2 sur la machine virtuelle slam puis d’effectuer des tests afin de s’assurer qu’il propose le service pour lequel il a été installé. Ces tests seront effec- tués depuis votre machine physique qui lancera des requêtes HTTP auprès de votre machine virtuelle slam à l’aide d’un butineur (Mozilla Firefox ou Google™ Chrome™)

❱ Installer le serveur HTTP Apache 2.

◗ Sur la machine hôte (machine physique) en tant qu’utilisateur eleve :

❱ Ouvrir un butineur.

❱ Connectez-vous à l’URL : http://ADRESSE_IP_DE_VOTRE_MACHINE_SLAM

❱ Vérifier que vous obtenez bien une page d’accueil vous indiquant que le serveur Web est opérationnel.

❱ Créer le fichier /var/www/xilim.html dont le code source est donné ci-dessous :

(3)

◗ Sur la machine hôte (machine physique) en tant qu’utilisateur eleve :

❱ Ouvrir un butineur.

❱ Connectez-vous à l’URL : http://ADRESSE_IP_DE_VOTRE_MACHINE_SLAM/xilim.html

❱ Vérifier que le serveur fournit bien à votre butineur la page html que vous venez de créer sur la machine virtuelle slam

5. Interface graphique

Votre machine virtuelle slam dispose actuellement d’une interface d’administration de type ligne de commande. Elle est relativement austère (bien qu’il soit possible faire un grand nombre de taches).

Pour remédier à cette austérité toute relative, vous allez installer une interface graphique simple et ra- pide. Elle se nomme X Forms Common Environment 4

❱ Installer l’interface graphique Xfce4.

❱ Installer le terminal graphique Xfce4.

❱ Installer le butineur iceweasel en version française.

❱ Installer l’éditeur de texte geany

❱ Installer le visualisateur de fichiers PDF evince

❱ Lancer l’environnement graphique Xfce4 au moyen de la commande : startx &

❱ Pour passer en plein écran veuillez utiliser la combinaison de touches suivante : Ctrl+ Alt+ Entrée

❱ Lancer le butineur iceweasel.

❱ Configurer les paramètres réseaux du butineur selon ces réglages :

❱ Vérifiez que vous avez accès à Internet en vous connectant au site : http://www.perdu.com

6. Outils de dépannage orientés réseau

La machine virtuelle slam va servir en tant que serveur WEB. De ce fait des ordinateurs clients vont s’y connecter. Il est donc primordial d’être capable d’observer les connexions réseaux qui auront lieu sur cette machine. Pour ce faire vous allez installer un ensemble d’applications orientées réseau.

❱ Installer les applications suivantes : nmap, tcpdump, wireshark, tshark.

❱ Configurer l’utilisateur developpeur afin qu’il ait le droit d’effectuer des analyses de trames avec les logiciels wireshark et tcpdump.

(4)

7. VMTools

Malheureusement vous pouvez le constater par vous-même, la fenêtre graphique contenant Xfce4 n’utilise pas la résolution réelle du moniteur LCD dont vous disposez en ce moment. Ceci est tout à fait normal, car la machine virtuelle pense être connectée à un moniteur ayant un résolution figée à 800 pixels de largeur sur 600 pixels de hauteur. Pour combler cette lacune il est possible d’installer des fonctionnalités permettant une meilleure intégration de l’environnement graphique de votre machine virtuelle avec l’environnement graphique de la machine physique. Il s’agit des VMTools.

Ces VMTools permettent notamment :

✘ Le transfert de fichiers entre la machine virtuelle et la machine hôte par simple glisser-déposer (mode graphique uniquement)

✘ Le dimensionnement automatique de l’environnement graphique pour la machine virtuelle

✘ L’affichage en plein écran de la machine virtuelle avec modification automatique de la résolution

❱ Passez en mode ligne de commande (fermer la session Xfce4).

❱ Installer les vmtools (voir sur Internet les tutoriels).

❱ Relancer l’interface graphique.

❱ Vérifier que les vmtools sont opérationnels en passant en mode plein écran.

8. Langage Java

Il s’agit d’un langage de programmation orienté objet qui est très employé par les développeurs. Il est portable sur un grand nombre de systèmes d’exploitation. Ce langage (créé dans les années 95) appar- tient désormais à Oracle™

❱ Télécharger le JDK 7 d’Oracle (fichier .tar.gz) depuis le site http://www.sio.lla.fr

❱ Décompresser, au moyen de la commande tar, l’archive dans le répertoire /opt/

❱ Renommer en /opt/jdk7/, au moyen de la commande mv, le répertoire qui résulte de la décompression.

❱ Insérer les deux instructions données ci-dessous, à la fin du fichier ~/.profile PATH="/opt/jdk7/bin:$PATH"

JAVA_HOME="/opt/jdk7"

❱ Appliquer les modifications du fichier ~/profile

❱ Afficher la version du compilateur Java™ ainsi que celle de la machine virtuelle Java (JVM) et notez les :

❱ Créer le fichier ~/brouillons/Test.java dont le code source est donné ci-dessous :

package xilim ; public class Test {

public static void main(String [] args){

for(int numPoste = 1 ; numPoste <= 13 ; numPoste = numPoste + 1){

System.out.println("Poste numéro " + numPoste) ;

(5)

9. IDE Eclipse

L’Integrated Development Environment est comme son nom l’indique un ensemble de logiciels permettant de faciliter le développement d’applications (peu importe le langage). Eclipse en fait partie. Il s’est imposé comme un standard des IDE.

❱ Télécharger l’IDE Eclipse Java Developers (fichier .tar.gz) depuis le site http://www.sio.lla.fr

❱ Décompresser le fichier téléchargé dans le dossier /opt/

❱ Renommer en /opt/eclipseJSE/, le répertoire qui résulte de la décompression.

❱ Créer l’item programmation/eclipseJSE dans le menu principal de l’environnement graphique.

❱ Vérifiez que l’item créé lance bien l’application eclipseJSE

10. IDE NetBeans

Il s’agit d’un IDE qui est plus adapté au langage de programmation php.

❱ Télécharger l’IDE NetBeans pour le php (fichier .sh) depuis le site http://www.sio.lla.fr

❱ Exécuter l’application d’installation de NetBeans en prenant soin de définir le chemin d’extraction suivant /opt/netbeans

❱ Vérifier que l’item programmation/NetBeans dans le menu principal de l’environnement graphique a bien été ajouté.

❱ Vérifiez que l’item créé lance bien l’application NetBeans
