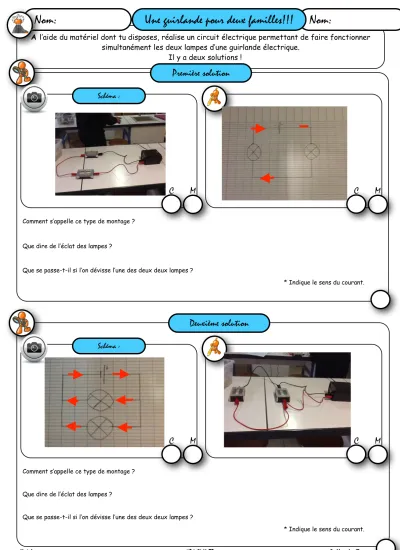

Nom:Schéma :

JLefebvre 5P2CH3 TP Collège La Boëtie

simultanément les deux lampes d’une guirlande électrique.

Il y a deux solutions !

Comment s’appelle ce type de montage ? Que dire de l’éclat des lampes ?

Que se passe-t-il si l’on dévisse l’une des deux deux lampes ?

* Indique le sens du courant.

Première solution

Nom:

Schéma :

C M C M

Comment s’appelle ce type de montage ? Que dire de l’éclat des lampes ?

Que se passe-t-il si l’on dévisse l’une des deux deux lampes ?

* Indique le sens du courant.

Deuxième solution

Schéma :

C M C M

Nom: Une guirlande pour deux familles!!!

JLefebvre 5P2CH3 TP Collège La Boëtie Une commande pour ta guirlande.

Après avoir sélectionné le montage

correspondant à celui d’une guirlande électrique, il faut modifier ton montage pour pouvoir allumer ou éteindre les deux lampes en même temps.

Que dois -tu rajouter?

Dessine ton circuit avant de le réaliser.

Les super guirlandes électriques ont des lampes colorées rouges et vertes, où seules les rouges s’allument en même temps, puis seules les vertes s’allument en même temps. Quel peut-être le circuit d’une telle guirlande.

Bonus

Quel type de montage est-t-il utilisé pour une guirlande électrique ? Justifier.

Conclusion :

Schéma :

C M C M

Schéma :

C M C M
