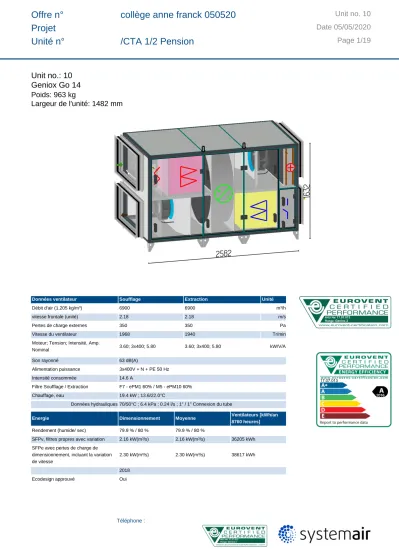

Unit no.: 10 Geniox Go 14 Poids: 963 kg
Largeur de l'unité: 1482 mm
Données ventilateur Soufflage Extraction Unité
Débit d'air (1,205 kg/m³) 6900 6900 m³/h
vitesse frontale (unité) 2.18 2.18 m/s
Pertes de charge externes 350 350 Pa
Vitesse du ventilateur 1968 1940 Tr/min
Moteur; Tension; Intensité, Amp.
Nominal 3.60; 3x400; 5.80 3.60; 3x400; 5.80 kW/V/A
Son rayonné 63 dB(A)
Alimentation puissance 3x400V + N + PE 50 Hz
Intensité consommée 14.6 A
Filtre Soufflage / Extraction F7 - ePM1 60% / M5 - ePM10 60%
Chauffage, eau 19.4 kW ; 13.6/22.0°C
Données hydrauliques 70/50°C ; 6.4 kPa ; 0.24 l/s ; 1" / 1" Connexion du tube
Energie Dimensionnement Moyenne Ventilateurs [kWh/an
8760 heures]
Rendement (humide/ sec) 79.9 % / 80 % 79.9 % / 80 %
SFPv, filtres propres avec variation 2.16 kW(m³/s) 2.16 kW(m³/s) 36205 kWh SFPe avec pertes de charge de
dimensionnement, incluant la variation de vitesse
2.30 kW(m³/s) 2.30 kW(m³/s) 38617 kWh
2018
Ecodesign approuvé Oui
collège anne franck 050520 /CTA 1/2 Pension
VVXSFDVH EFM
40404040404040
32.032.032.032.032.032.032.0
F7 - ePM1 60% FiltreRendement 66.5% (Pression totale)19.40 kW
-50-53-57-176-380314300
50331192043014
90909090454527
-12.0-12.0-12.0-12.013.613.622.0 -5.6-5.6-5.6-5.620.0 9999999940 5033020492 -5053-599-395 Rendement 66.3% (Pression totale)79.9/80% Wet/dryM5 - ePM10 60% Filtre 26.026.026.026.026.0 4040404040
Données de mise en route
Soufflage Extraction Unité
Perte de charge, filtres propres 69 46 Pa
Consommation ventilateurs filtres propres - - kW
Pts de fonctionnement alternatifs
vitesse Moyenne
Débit, Soufflage, m³/h 6900 6900
Débit, Extraction, m³/h 6900 6900
Pertes de charge externes, Soufflage 350 Pertes de charge externes, Extraction 350
SFPv, kW(m³/s) 2.16 2.16
SFPe, kW(m³/s) 2.30 2.30
Rendement, Rendement (humide), % 79.9 79.9
Rendement, Rendement (sec), % 80 80
Puissance batterie chaude, kW 19.4 19.4
Débit du fluide, l/s 0.24 0.24
Perte de charge du fluide, kPa 6.4 6.4
Spectre acoustique dB(A)
Soufflage 85 Air neuf 71 Rejet 87 Extraction 70 Son rayonné 63
Heures de fonctionnement 8760
Heures de fonctionnement annuelles 8760
Ecodesign
2018 Valeur Limite
Type d'unité (non résidentielle - double flux) Approuvé Ventil. vit. Variable ou à plusieurs vit. Approuvé
Échange de chaleur Approuvé
Eff.thermique échang. De chaleur Approuvé 80 73
Manomètre Approuvé
SFP Int. En W/(m³/s) Approuvé 953 1019
Validation Approuvé
Soufflage Extraction
Fabricant Systemair
Modèle Geniox Go 14
Type d'unité NRVU;BVU
Type de moteur EC Blue EC Blue Variation de vitesse installée
Type de récupérateur de chaleur (HRS) Échangeur de chaleur rotatif
Efficacité thermique HRS (conditions sèches) 80 %
Unités non résidentielle - rapport des débits 1.92 1.92 m³/s
Consommation électrique incluant la variation et filtres propres 2.06 2.00 kW
SFP Int. En W/(m³/s) 2018 953 496 457 W/(m³/s)
Vitesse frontale 2.18 2.18 m/s
Pression externe nominale 350.00 350.00 Pa
Pertes de charges internes des composants 273.21 249.92 Pa
Pertes de charge statiques filtres propres 623.21 599.92 Pa
Efficacité globale des ventilateurs, filtres propres 55.13 54.67 %
Taux de fuites ext. Max. @ ± 400 Pa Etanchéité à l'air L1 selon l'EN1886. Le taux de fuite est inférieur à 1%.
Taux de fuites int. Max. (EATR, ?p = 250 Pa) Taux de fuite inférieur à 3%.
Classe énergétique des filtres B D
Description alarme filtres encrassés Commande déportée
Lien internet pour les informations de démontage techdoc.systemair.dk
Puissance acoustique Total
Soufflage 85 dB(A)
Air neuf 71 dB(A)
Rejet 87 dB(A)
Extraction 70 dB(A)
Son rayonné 63 dB(A)
Les données Ecodesign sont calculées pour une configuration de référence équipée de filtres ePM1 60% (F7) au soufflage et ePM10 60% (M5) à la reprise.
Vue en plan Côté accès
Extrémité droite Extrémité gauche
Dimensions des paneeaux et portes
Spécifications techniques
Unité
Bande de fréquence [Hz] 63 125 250 500 1K 2K 4K 8K Total
Puissance acoustique [dB] [dB] [dB] [dB] [dB] [dB] [dB] [dB] [dB(A)]
Soufflage 73 76 83 81 81 78 73 68 85
Air neuf 69 69 76 69 61 54 46 43 71
Rejet 75 77 84 82 82 80 76 72 87
Extraction 70 69 76 69 61 53 46 43 70
Son rayonné 68 66 62 58 60 55 49 34 63
Caisson
Panneaux Feuilles acier traitées AluZinc 185
Profilés Profilés acier traités AluZinc 275 et peinture électro-statique Profils des meneaux Profilés acier traités AluZinc 185
Angles ABS
Isolation Laine minérale 60 mm / densité 60 kg/ m3
Protection contre la corrosion Classe d'étanchéité C4 selon EN ISO 12944-2:2000 Pression de fonctionnement 0 - 2000 Pa (Geniox10 - Geniox31)
0 - 1500 Pa (Geniox36 - Geniox44) Températures de fonctionnement -40/+40 °C (Standard)
-40/+60 °C (Sur demande)
Classements EN 1886, 2. Edition 2008
Résistance mécanique Classe D1(M)
Fuite externe -400 Pa: Classe L1(M)
+700 Pa: Classe L1(M) Fuites de dérivation filtres -400 Pa: Classe G1-F9 +400 Pa: Classe G1-F9
Transmittance thermique Classe T2(M)
Facteur de pont thermique TB2(M)
Isolation acoustique du caisson Bande d'octave Hz Isolation dB
63 10
125 17
250 21
500 28
1000 28
2000 29
4000 32
8000 40
Système de régulation
Langue des menus du régulateur Française
Commande déportée tactile Navipad livrée Oui
Communication Modbus RTU, RS485
Contrôle de température Soufflage à température constante
Contrôle ventilateur Contrôle débits m³/h (CAV)
Moteur de registre soufflage Ressort de rappel
Free cooling Oui
Configuration batterie Chauffage
Protection antigel chauffage Sonde de contact
Vanne chauffage Vanne 3 voies, Kvs 2.50, DN15 Filetage femelle
Perte de charge 12 kPa
Pour sélectionner les sondes: reportez vous au Diagramme des Flux dans la partie Système de régulation
Alimentation principale de la régulation
Données du coffret Câble d'alimentation L1 + L2 + L3 + N + PE
Tension 3x400 VAC
Hz 50 Hz
Fusible, ventilateur de souf. (coffret principal) 6 A Fusible, ventilateur de rep. (coffret principal) 6 A
Fusible Iccmax (coffret principal) 10 kA
Intensité consommée 14.6 A
Intensité dans le câble du neutre 3.0 A
Fusibles mini. Pour unités (L1-L2-L3) 16 A
Fusibles mini. Pour unités (L1-L2-L3-N) 16 A
L'installation électrique (câblage, installation des composants, connecteurs, etc.) de l'unité est effectuée selon 60204-1.
L'unité de soufflage se compose de
Registre
Perte de charge 3 Pa
Lames du registre Standard
Couple du moteur 10 Nm
Nombre d'axes 1
Section vide
Perte de charge 3 Pa
Longueur 100 mm
Filtre
Perte de charge de dimensionnement 119 Pa
Perte de charge initiales/Perte de charge finale 69/169 Pa
Vitesse, frontale 2.56 m/s
Vitesse frontale filtre 0.15 m/s
Classe filtre F7 - ePM1 60%
Dimension du filtre 2x[490x592x25] + 1x[287x592x25]
Longueur du filtre 520 mm
Description du filtre Camfil Hi-Flo II XLT
Échangeur de chaleur rotatif
Soufflage Extraction
Débit d'air 6900 6900 m³/h
Perte de charge 204 204 Pa
Température de l'air, avant/après -12.0/13.6 20.0/-5.6 °C
Humidité relative, avant/après 90/45 40/99 %
Puissance 77.50 kW
Rendement thermique 79.9 %
Rendement thermique selon EN308 à 6900 m³/h 80 %
Rendement humidité 67.7 %
Type échangeur de chaleur ST - condensation (température)
Rendement thermique Haut rendement
Description ST1-XL-WV-1280
Moteur d'échangeur Vitesse variable
Données électriques 1x230V, 40W, 0.7Amp
Secteur purge 1 pièces
Ventilateur, Roue libre
Débit d'air 6900 m³/h
Pertes de charge externes 350 Pa
Perte de charge 30 Pa
Pression statique (Sélectionné en conditions humides) 724 Pa
Pression totale 784 Pa
Vitesse du ventilateur 1968 Tr/min
Vitesse maxim. du ventilateur 2260 Tr/min
Rendement total (press. Statique), incluant le moteur et la variation 61.3 %
Rendement total (press. totale), incluant le moteur et la variation 66.5 %
Facteur-K (p=1,2 kg/m³) 197
Type ventilateur - L GR45C-ZID.GG.CR
Efficacité ErP n(stat,A) 67.1 %
Classe d'efficacité ErP N(actual)/ N(target) 71.8 / 62
Conformité ErP Oui
Transmission directe
Moteur
Type moteur Moteur EC
Type moteurs-Norm ZID.GG.CR
Protection moteur
Puissance 3.60 kW
Vitesse (nominale) 2260 Tr/min
Intensité, Amp 5.80 A
Tension 3x400 V
Consommation totale avec variation 2.26 kW
Batterie chaude, Fluide
Débit d'air 6900 m³/h
Perte de charge 14 Pa
Température de l'air avant/après 13.6/22.0 °C
Humidité relative, avant/après 45/27 %
Puissance 19.40 kW
Vitesse frontale 2.52 m/s
Type fluide Eau
Température du fluide entrée/sortie 70.0/50.0 °C
Débit du fluide 0.24 l/s
Perte de charge du fluide 6.4 kPa
Vitesse du fluide 0.68 m/s
Volume batterie 2.8 l
Côté raccordements Côté accès
Dimension des connexions entrée/sortie 1" / 1"
Matériau tube Cu
Matériau ailettes Al
Espace entre les ailettes 2.5 mm
Nombre de rangs 1
Type batterie GXH-14-W-Z-1-5-625-1215-2.5-CU-Al-H-1
Insert pour sonde antigel 1 pièces
L'unité d'extraction se compose de
Filtre
Perte de charge de dimensionnement 92 Pa
Perte de charge initiales/Perte de charge finale 46/138 Pa
Vitesse, frontale 2.56 m/s
Vitesse frontale filtre 0.15 m/s
Classe filtre M5 - ePM10 60%
Dimension du filtre 2x[490x592x25] + 1x[287x592x25]
Longueur du filtre 520 mm
Description du filtre Camfil Hi-Flo II XLT
Échangeur de chaleur rotatif
Les données sont basées sur le soufflage
Ventilateur, Roue libre
Débit d'air 6900 m³/h
Pertes de charge externes 350 Pa
Facteur-K (p=1,2 kg/m³) 197
Type ventilateur - L GR45C-ZID.GG.CR
Efficacité ErP n(stat,A) 67.1 %
Classe d'efficacité ErP N(actual)/ N(target) 71.8 / 62
Conformité ErP Oui
Transmission directe
Moteur
Type moteur Moteur EC
Type moteurs-Norm ZID.GG.CR
Protection moteur
Puissance 3.60 kW
Vitesse (nominale) 2260 Tr/min
Intensité, Amp 5.80 A
Tension 3x400 V
Consommation totale avec variation 2.15 kW
Section vide
Perte de charge 3 Pa
Longueur 200 mm
Autres éléments
Pieds ou embase
Pieds ou embase Pieds
Hauteur des pieds ou de l'embase 150 mm
Protection contre la corrosion Galvanisation Z275
Manchette souple, 20 mm
Produit Dimensions (LxH)
Extérieur 1200x600 mm
Soufflage 1200x600 mm
Extraction 1200x600 mm
Rejet 1200x600 mm
Informations transport
Produit Dimensions (largeur x hauteur x longueur), Poids, emballage inclus Poids de l'unité Emballage inclus
GXCS-14-0-941-1-2 1582 x 1632 x 1171 mm 276 kg 275 kg
GXCS-14-0-700-1-2 1582 x 1632 x 780 mm 362 kg 362 kg
GXCS-14-0-941-1-2 1582 x 1632 x 1171 mm 294 kg 293 kg
Les pieds sont livrés montés sur caissons de la centrale.
Poids
Section No Code section Poids de la fonction Poids de la section
Code fonction kg kg
1 Caisson Longueur 941 mm 275
2 Caisson Longueur 700 mm 362
3 Caisson Longueur 941 mm 293
Autres composants 33
Poids de l'unité 963
Produit numéro Description Quantité
7899 Sonde de contact 1
Système de régulation intégré
Le système de régulation complet et intégré des centrales est basé sur le régulateur Access installé dans le coffret. La centrale peut soit fonctionner de manière autonome, soit connectée à un système de gestion centralisée.
Toutes les centrales sont soumises à un contrôle et à un test de fonctionnel avant d’être livrées. La confguration et les réglages spécifiques de la régulation sont effectués à ce moment. Un document de test est émis durant ces opérations.
Diagramme des flux
VVX M
QM31S
T BT1
P BP2:B
P BP1:A GQ1
SF
T BT4
T BT10
DVH QN51 GP50
P
BP2:A GQ2
EF
T
BT2 TA2
M
P
BP1:B
T
BT3
T BT5
Les composants en rouge ne sont pas livrés
Extérieur
Rejet
Soufflage
Extraction
Symbole HW I/O
Composants externes Nom
Température de l'air soufflé BT5 AI1
Consigne 1/1 Ext. Sig. DI2
Consigne 1/2 DI1
Arrêt unité DI3
Composants internes
Moteur d'échangeur TA2
BUS Adr. 7
Moteur de registre TOR rappel ressort, soufflage QM31S BUS Adr. 21 (31)
Pression filtre air neuf BP2:B DPT BP2: B
Sonde de température - Air neuf. BT1 DPT BP2: In1
Ventilateur EC, soufflage 1 GQ1 BUS Adr. 1
Rendement thermique BT4 DPT BP1: In2
Vanne bat. chaude, 3 voies QN51 AO1
Pompe externe, circuit chauffage (non livrée) GP50 DO1 (230V)
Sonde de température - Antigel retour d'eau. BT10 AI3
Pression filtre de reprise BP1:B DPT BP1: B
Température de l'air extrait BT3 DPT BP1: In1
Température de rejet / dégivrage BT2 DPT BP2: In2
Ventilateur EC, reprise 1 GQ2 BUS Adr. 2
Coffret électrique et alimentation
Le coffret de regulation est placé comme indiqué dans la selection. Le coffret inclus les composants nécessaires ainsi que les borniers de raccordement, disjoncteurs, transformateur 24V DC et l’automate Access. L’automate est configuré suivant les spécifications de la sélection de centrale.
Sur site, l’alimentation électrique doit être raccordée au coffret.
Les protections électriques spécifiques aux réglementations locales restent à la charge de l’entreprise d’installation. La coupure de proximité de la centrale n’est pas livrée en standard.
Composants électriques externes
La sonde de température de soufflage est toujours fournie avec 10 mètres de câble, et doit être raccordée sur le bornier dédié du coffret électrique par l’installateur.
L’automate Access est prêt pour le raccordement des composants externes livres avec l’unité et tout autre composant utile.
Selon le choix du client, les composants externes sont livrés, comme par exemple:
• Sondes de pression pour les CTA en contrôle à pression constante (VAV)
• Vanne pour batterie eau chaude
• Sonde de température antigel pour batterie eau chaude
• Batterie électrique
• Vanne motorisée pour batterie à eau froide
La commande déportée NaviPad livrée avec son câble de 3 mètres (longueur maxi) n’est pas raccordé d’usine à l’automate Access.
Automate Access et commande déportée NaviPad.
La commande déportée NaviPad avec écran tactile 7” et son câble de 3 mètres doivent être connectés à l’automate Access situé dans le coffret de regulation. La programmation ainsi que les operations permettant le contrôle de la centrale sont effectués à partir de l’interface graphique de la commande Navipad. L’indice de protection du NaviPad est IP54. La tablette Navipad n’est pas résistante aux UV et
Programmations horaires
Le régulateur possède plusieurs horloges permettant la programmation individuelle de: Marche, Arrêt et vitesses Normal/ réduite / Boost.
Des périodes de vacances peuvent être programmées, le passage à l’horaire d’été est automatique.
Une fonction night-cooling peut être programmée pour démarrer la CTA hors des périodes programmées.
Récupération de fraîcheur
Si la température de reprise d’air est inférieure à la température extérieure et si la centrale est en demande de rafraîchissement, la fonction de récupération de fraîcheur est activée. Le signal de commande de l’échangeur de chaleur est inversé afin de récupérer la fraîcheur de l’air extrait.
Droits d’accès - mots de passe Il y a 3 niveaux d’accès:
• Niveau Utilisateur final (pas de mot de passe) - Accès aux lectures des valeurs de la page d’accueil, au synoptique de l’unité, possibilité d’arrêter l’unité, de décaler la consigne de température et d’activer la marche forcée.
• Niveau Opérateur (mot de passe) - Accès à la lecture des valeurs, aux modification telles que programmations horaire, températures, débits/ pression ainsi qu’à l’acquittement des alarmes et le redémarrage du système une fois les causes d’alarmes résolues.
• Niveau Service (mot de passe spécifique) - Accès aux modifications de paramètrage, à
l’enregistrement des paramètres ainsi qu’au redémarrage de l’unité selon les paramètres utilisateur ou usine.
Alarmes et fonctions de sécurité
Une LED située en bas du panneau de commande permet de connaitre l’état des alarmes :
• Vert fixe - Statut OK (aucune alarme active).
• Rouge clignotant - Alarme(s) active(s) dans un ou plusieurs automate(s).
• Rouge fixe - Alarme(s) acquittée(s)/ bloquée(s) dans un ou plusieurs automate(s).
Les alarmes sont stockées dans une liste qui indique pour chaque alarme : le type d’alarme, la date et l’heure d’apparition, la classe d’alarme:
• Alarme de Classe A
• Doit être acquittée
• Alarme de Classe B
• Doit être acquittée
• Alarme de Classe C
•
Disparait lorsque la cause de l’alarme a disparu.
Système de régulation flexible
Sur demande auprès de nos services techniques, le fonctionnement de la régulation pourra être adapté selon les besoins du projet.
• Le contrôle de débit d’air peut être modifié entre plusieurs choix qui sont Débit d’air constant (CAV), Débit d’air variable (VAV), modulant selon le taux de CO2 ou d’humidité.
• Débit selon la température, ce qui permet de faire varier les debits afin d’agir sur les besoins en chaud ou rafraichissement.
• Le mode de contrôle de la température peut être modifié entre contrôle d’ambiance, contrôle sur la reprise et contrôle au soufflage et compensation selon température extérieure. Bascule été/ hiver via contrôle sur la reprise ou le soufflage.
• En complément aux programmations horaires, une entrée marche forcée (relance) est disponible, 3 vitesses au choix.
• Une entrée Marche/Arrêt externe indépendante des horloges est disponible
• Un grand nombre de possibilités de fonctionnement peuvent être paramétrées.
Récupération avec échangeur de chaleur rotatif
La récupération de l’échangeur de chaleur est proportionnelle et pilotée via le boitier de contrôle du moteur d’échangeur.
Contrôle de la température de soufflage
Le contrôle de la température de soufflage est basé sur la valeur de la sonde au soufflage.
La température de soufflage est contrôlée par une boucle de régulation PID. La consigne de température au soufflage peut être inscrite à partir du panneau de contrôle.
Contrôle du débit en m³/h, l/s, m3/s, CFM
Les débits d’air au soufflage et à l’extraction sont contrôlés séparément. Les consignes de débit Réduite, Normale et Boost sont réglées indépendamment dans le panneau de contrôle. Les pressions différentielles sur les roues des ventilateurs sont mesurées par des transmetteurs de pression. Les débits résultant des mesures de pression sont calculés par le régulateur.
Une boucle de regulation PID maintient la consigne via le contrôle de la vitesse de rotation des ventilateurs.
Ventilateur de soufflage - avec moteurs EC
Le ventilateur de soufflage est équipé d’un moteur EC à entraînement direct.
Tous les paramètres du variateur intégré au moteur ont été configurés et testés en usine.
Protection antigel de la batterie eau chaude - sonde immergée
Pour assurer la protection antigel de la batterie, une sonde immergée sur le retour d’eau mesure la température d’eau qui est transmise à la automate. L’automate assure un signal de contrôle de la vanne suffisant pour protéger la batterie contre le gel. Cette fonction est toujours active, même quand la
centrale est à l’arrêt.
Si la température descend en dessous du seuil d’alarme (réglable), les ventilateurs s’arrêtent, les registres se ferment et l’alarme correspondante est activée.
Vanne 3 voies - Batterie chaude
La batterie eau chaude est contrôlée via une vanne 3 voies avec moteur de vanne modulant.
La vanne et son moteur son livrés avec la centrale. La vanne, son moteur et la sonde antigel ne sont pas montés d’usine.
Les borniers pour l’alimentation en 230V de la pompe de circulation additionnelle sont disponibles dans le coffret de régulation. La pompe sera toujours activée lorsque la température d’air neuf sera inférieure à 10°C (réglable). Si la température d’air neuf est supérieure, la pompe fonctionnement lorsque la demande en chaud sera supérieure à 0%. La pompe fonctionnera aussi lors de phases de tests quotidiennes (délai réglable).
La pompe n’est pas livrée avec l’unité.
Moteurs de registre
Fournis et installés comme indiqué sur le diagramme de flux. Les modèles à rappel ressort (S) ont un temps de course de 150-160 secondes. Sans ressort, environ 150 secondes. Les modèles modulants sont repérés avec un symbole circulaire.
Surveillance filtres
La surveillance de l’encrassement des filtres à poches est numérique. La limite e pression est dépendante du débit d’air. Débit faible = limite basse, Haut débit = limite haute. Les transmetteurs assurant les mesures sont connectés à l’automate. Via la commande déportée, vous pouvez lire la pression sur les filtres et modifier les limites d’alarme. Les transmetteurs sont placés tel qu’indiqué sur le diagramme de flux. Les filtres plans sont équipés de pressostats délivrant un signal à l’automate lorsque la limite est atteinte.
Communication à une gestion centralisée MODBUS RTU, RS485
Le régulateur est compatible pour la communication Modbus RTU via TCP/ IP à une gestion technique centralisée (GTC).
Le régulateur peut fonctionner d’une manière autonome sans aide d’un autre système de contrôle ou
d’une GTC.
Surventilation
Si la température d’air neuf/ extérieure a dépassé une limite réglable (22°C d’usine) pendant la journée, les ventilateurs vont démarrer pour rafraichir le bâtiment pendant la nuit (horaires réglables,
00h00-07h00 par défaut) tant que la température extérieure se situe entre deux seuils réglables (entre 10 et 18°c par défaut).
La fonction est active hors des plages de programmation horaire. Tous les paramètres peuvent être ajustés individuellement. Les conditions d’arrêt par défaut sont: si la température de reprise descend sous 18°C (valeur réglable) ou si la température extérieure dépasse les limites autorisées. Après une heure, elle redémarre de nouveau si les conditions de démarrage sont remplies.
En accessoire, des sondes d’ambiance et extérieure peuvent être installées.
Marche forcée - Normale, Réduite, Boost et Arrêt La Marche Forcée peut être active de 3 manières:
• Via une entrée digitale paramétrée pour la vitesse Normale, Réduite, Boost ou l’arrêt.
• Depuis l’écran d’accueil du Navipad
• Signal depuis une GTC/ GTB pour la vitesse Normale, Réduite, Boost ou l’arrêt.
Diagramme IX
Unité Geniox Go 14
Unité n°
