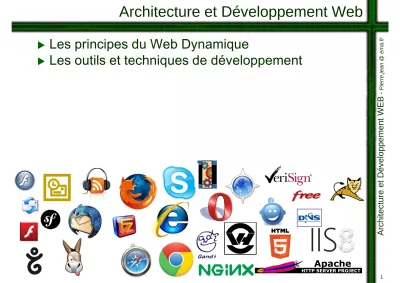

Architecture et Développement Web
Les principes du Web Dynamique
A rch it e ct u re e t D é ve lo p p e m e n t W E B -P ie rr e .j e a n @ e m a .f r
Introduction
Présentation du formateur L'objectifs de la formationLes bases du développement Web
Le principe pour faire du Web dynamique Utilisation d'une base de données SQL Initiation au Modèle-Vue-Contrôleur
Les questions sont bienvenues
A rch it e ct u re e t D é ve lo p p e m e n t W E B -P ie rr e .j e a n @ e m a .f r
Les grandes lignes de la formation
Acquérir les bases du Web dynamique Apprendre la programmation Web
Construire une application Web
Adapter une base de données SQL au Web S'habituer au Model-Vue-Contrôleur
Faire marcher tous les éléments ensembles
A rch it e ct u re e t D é ve lo p p e m e n t W E B -P ie rr e .j e a n @ e m a .f r
Invitations
La formation vous invite fortement à être des utilisateurs curieux et dynamiques des outils d'Internet
La conception de sites Web s'inspire très largement de l'existant qu'il faut donc consulter
L’examen final par réalisation d’une application web dans un temps donnée
A rch it e ct u re e t D é ve lo p p e m e n t W E B -P ie rr e .j e a n @ e m a .f r
Des outils simples souvent gratuit
Un éditeur de texte: Bloc-notes de Windows, Ultra-edit32, Notepad++, Dreamweaver, Eclipse Pdt,
Eclipse J2EE
Un navigateur Internet : Internet Explorer, Mozilla Firefox, Opera, Safari, Chrome, Chromium
Un serveur Web: Apache, Ms-IIS, Tomcat, nginx Un outil de base de données: Mysql, Oracle,
PostgreSql, Ms SQL Server
Un langage de développement orienté Web: Php, Asp.Net, Java J2EE, Perl, Python, Ruby on Rail
A rch it e ct u re e t D é ve lo p p e m e n t W E B -P ie rr e .j e a n @ e m a .f r
La sauvegarde des données:
Attention l'utilisation des ordinateurs en réseau obligent à une sauvegarde spécifiques des
données,
A votre charge:
Les bases de données
Les fichiers des pages dynamiques
A rch it e ct u re e t D é ve lo p p e m e n t W E B -P ie rr e .j e a n @ e m a .f r
Pour du développement Java
Vérifier systématiquement que vous utilisez Eclipse pour Java EE et Tomcat que nous allons installer ensemble
Eclipse IDE Java EE Developers Apache Tomcat 7.x
Vérifier que vous utilisez le JDK et non le JRE de la machine virtuelle java
A rch it e ct u re e t D é ve lo p p e m e n t W E B -P ie rr e .j e a n @ e m a .f r
Conseils
Faites des sauvegardes multiples sur le disque N'hésitez pas à demander un
rafraîchissement/actualisation des pages Web dans votre navigateur en appuyant sur le bouton
correspondant (ou la touche F5)
Afficher le code source de la page HTML par clic droit sur la page "Afficher le source"
Désactiver le cache du navigateur
A rch it e ct u re e t D é ve lo p p e m e n t W E B -P ie rr e .j e a n @ e m a .f r
Base de l'architecture et vocabulaire
Chapitre 1:
TCP/IP et DNS Outils Web
Une communication asynchrone
HTML: Hyper Text Markup Language Structure d'une page HTML
Tag HTML: exemples
HTML: attributs et imbrications De l'URL à l'Information
Les adresses des documents De l'URL à l'Information
A rch it e ct u re e t D é ve lo p p e m e n t W E B -P ie rr e .j e a n @ e m a .f r
TCP/IP et DNS
Transmissions d'informations par paquets Chaque paquet à l'adresse expéditeur et destinataire
Database Name Server (fichier host) Synchronisation des DNS mondiaux
A rch it e ct u re e t D é ve lo p p e m e n t W E B -P ie rr e .j e a n @ e m a .f r
Outils WEB
Publication de documents: Serveur Web,Navigateur Transmission de données par FTP, SFTP
Des outils historiques: Mail, News, ICQ
De nouveaux outils: P2P, VoIP, Certificat, Streaming, Dropbox-like
A rch it e ct u re e t D é ve lo p p e m e n t W E B -P ie rr e .j e a n @ e m a .f r
Une communication asynchrone
GET /index.html HTTP/1.1 Host: www.example.com Accept: text/plain
Accept-Charset: iso-8859-5
Accept-Encoding: compress, gzip Accept-Language: fr
Date: Tue, 14 Jan 2008 08:12:31 GMT
User-Agent: Mozilla/5.0 (Linux; X11; UTF-8)
HTTP/1.1 200 OK
Date: Mon, 14 January 2008 08:13:34 GMT Server: Apache/1.3.3.7 (Unix) (Red-Hat/Linux) Last-Modified: Wed, 09 Jan 2008 13:11:55 GMT Accept-Ranges: bytes
A rch it e ct u re e t D é ve lo p p e m e n t W E B -P ie rr e .j e a n @ e m a .f r
Le Web=échange d'informations
http://www.test.com/fr/index.html
Domaine: .com Sous domaine: testServeur: www Racine du site: /
Dossier: fr/
Fichier: index.html
Requête URL: Unified Ressource Locator
<html> <head> <title>Site test.com</title> </head> <body>Bonjour </body> </html> Cache du navigateur
A rch it e ct u re e t D é ve lo p p e m e n t W E B -P ie rr e .j e a n @ e m a .f r
HTML: Hyper Text Markup Language
Langage de présentation de l'information Normé par le W3C: xhtml 2.0 et html 5
Les Tags s'imbriquent comme des parenthèses dans un calcul
<body><h1>bonjour</h1></body>
Tag solitaire dans certain cas: <br />
Validation du code html sur les différents navigateurs du marché: <br> <br/> <br />
A rch it e ct u re e t D é ve lo p p e m e n t W E B -P ie rr e .j e a n @ e m a .f r
Structure d'une page HTML
Exemple :
<html>
<head></head> <body></body> </html>
Pour indiquer un commentaire que le navigateur ne va pas interpréter:
<!-- votre commentaire -->
Tout ce qui n'est pas tag ou commentaire entre les tags <body> et </body> est donc affiché comme étant du texte.
Les retour à la ligne et les espaces multiples ne sont pas pris en compte par le navigateur. Il faut en
A rch it e ct u re e t D é ve lo p p e m e n t W E B -P ie rr e .j e a n @ e m a .f r
Tag HTML: exemples
Dans le <head><title>Le titre de la page </title> <meta tag name="keywords"
content="mot1,mot2,mot3">
<meta name="description" content="autres informations récupérées sur Internet.">
Dans le <body> <h1>Titre1</h1> <h2>Titre2</h2> <p> un paragraphe </p> <div>Regroupement d’information</div> <ul><li>Matin</li><li>Soir</li></ul>
A rch it e ct u re e t D é ve lo p p e m e n t W E B -P ie rr e .j e a n @ e m a .f r
HTML: attributs et imbrications
Attributs de tag <p align="right">Paragraphe</p> <img src="image.gif" alt="Image"> <a href="in.html" >ici</a><a name="bas_de_page">
Imbrications des tags
<p>Pour voir l’image en grand cliquez dessus <a href="image-grand.jpg">
A rch it e ct u re e t D é ve lo p p e m e n t W E B -P ie rr e .j e a n @ e m a .f r
Les adresses des documents
Côté serveur un seul document (page Web, fichier image, document Word, etc) est identifiable par son URL
L'identification est absolue tout comme pour un fichier sur un disque dur
http://www.ema.fr/logo.gif
http://localhost/documents/cv/cv-fr.pdf http://www.ema.fr/
http://www.ema.fr/index.html
L'identification peut être relative à la page actuellement affichée dans le navigateur
<a href="acceuil.html">
A rch it e ct u re e t D é ve lo p p e m e n t W E B -P ie rr e .j e a n @ e m a .f r
De l'URL à l'Information
URL absolue http://www.test.fr/documents/cv/cv-fr.pdf
L'identification peut être relative à la page actuellement affichée dans le navigateur
<a href="acceuil.html">
<img src="../logos/fr/ema.gif">
Ordinateur D:\web\ wwwsite1\ rep1\srep12\ page4.html
URI file://d:/web/wwwsite1/rep1/srep12/page4.html
URL http://www.test.fr/rep1/srep12/page4.html
A rch it e ct u re e t D é ve lo p p e m e n t W E B -P ie rr e .j e a n @ e m a .f r
Web dynamique
Chapitre 2:Du Web statique au Dynamique Exemple avec la date du jour
But d'une requête de formulaire Les différents types de requêtes La méthodes GET de requête La méthodes POST de requêtes Formulaire GET et POST
Récupération du formulaire côté serveur Scénario d’échange de données
La session utilisateur
A rch it e ct u re e t D é ve lo p p e m e n t W E B -P ie rr e .j e a n @ e m a .f r
Du Web statique au Dynamique
Le concept de page HTML virtuellement construite à la demande :
Je fabrique une page HTML où l'heure et la date sont insérées pour présenté une page HTML
différente toutes les secondes
La SNCF ne peux préparer à l'avance tous les trajets possibles entre 2 destinations via une troisième ou indiqué des retards sans Web dynamique
A rch it e ct u re e t D é ve lo p p e m e n t W E B -P ie rr e .j e a n @ e m a .f r
Etape 2: exécution par le module php
du code php
Etape 3: Génération de la page html en mémoire
Exemple avec la date du jour 1/3
Etape 1: Accès à la page index.php stockée sur le
serveur web Le navigateur de l’internaute demande l’URL suivante http://localhost/index.php Le navigateur de l’internaute affiche l’HTML
A rch it e ct u re e t D é ve lo p p e m e n t W E B -P ie rr e .j e a n @ e m a .f r
Exemple avec la date du jour 2/3
Page index.jsp Sur le serveur web
Page Web consulté depuis le navigateur de l’internaute via http://localhost/Jsp/index.jsp
A rch it e ct u re e t D é ve lo p p e m e n t W E B -P ie rr e .j e a n @ e m a .f r
Exemple avec la date du jour 3/3
Page index.php Sur le serveur web
Page Web consulté depuis le navigateur de l’internaute via http://localhost/index.php
A rch it e ct u re e t D é ve lo p p e m e n t W E B -P ie rr e .j e a n @ e m a .f r
But d'une requête de formulaire
L’interaction entre l’internaute et le serveur web ne peut se limiter à des demandes de pages via des URL
Une requête de formulaire permet de demander à l'utilisateur via son navigateur de remplir des
informations par des champs de saisies: champs texte, cases à cocher, liste déroutante, etc.
A la fin, l'utilisateur soumet son formulaire (envoie toutes les données saisies) au serveur web via une page/programme
Le serveur n’a connaissance des données la page qu’au moment de sa soumission
A rch it e ct u re e t D é ve lo p p e m e n t W E B -P ie rr e .j e a n @ e m a .f r
Les différents types de requêtes
2 familles de requêtes Web du client vers le
serveurs
La requête classique de demande de page
Web ou d'image
http://localhost/login.html
http://www.ema.fr/logo.gif
<a href="index.html">
<img src="logo.gif">
La requête de formulaire où le client envoie
des données pertinentes à un programme
du serveur web
A rch it e ct u re e t D é ve lo p p e m e n t W E B -P ie rr e .j e a n @ e m a .f r
La méthodes GET de requête
La méthode classique est le GET:
L'intégralité des données sont indiquées
dans l'URL de la nouvelle page/programme
qui va traiter les données
login.php?nom=jean&prenom=pierree
Toutes les informations sont visibles dans
l'URL: débogage, visibilité, bookmark
Méthode classique pour les liens et les
images
A rch it e ct u re e t D é ve lo p p e m e n t W E B -P ie rr e .j e a n @ e m a .f r
La méthodes POST de requêtes
La méthode POST:
Les données sont envoyés dans l'entête du
fichier POST
Adapté aux grosses quantités de données
par exemple l'expédition de fichier
Meilleur rendu visuel en production
Les 2 méthodes étant rapidement
interchangeable, le mieux est de faire du
GET puis de passer en POST pour la
A rch it e ct u re e t D é ve lo p p e m e n t W E B -P ie rr e .j e a n @ e m a .f r
Formulaire GET et POST 1/3
http://localhost/test.php?Nom=Jean&Civ=Mr &go=go
<form action="test.php" method="get" >
Votre Nom:<input type="text" name="Nom">
Mr:<input type="radio" name= "Civ" value="Mr">
Mme:<input type="radio" name= "Civ" value="Mme"> <input type="submit" name="go" value="go">
A rch it e ct u re e t D é ve lo p p e m e n t W E B -P ie rr e .j e a n @ e m a .f r
Formulaire GET et POST 2/3
<form name="login" method="get" action="login.php"> <input type="text" name="nom" value="Entrez
votre nom">
<input type="hidden" name="idsession" value="367821">
<input type="radio" name="Civ" value="M"> <input type="radio" name="Civ" value="Mme" checked> <input type="submit" name="Action" value="login"> </form>
A rch it e ct u re e t D é ve lo p p e m e n t W E B -P ie rr e .j e a n @ e m a .f r
Formulaire GET et POST 3/3
<form method="get" action="test.php">
<input type="checkbox" name="anglais" value="lu"><input type="checkbox"
name="anglais" value="parlé"> <select name="Langues" multiple>
<option value="US">Anglais</option> <option value="ES">Espagnol</option> <option value="All">Allemand</option> </select>
<textarea Name="Info"></textarea> <input type="submit" name="Action"
value="Envoyer"> </form>
A rch it e ct u re e t D é ve lo p p e m e n t W E B -P ie rr e .j e a n @ e m a .f r
Récupération du formulaire côté serveur
test.php
$_REQUEST["Nom"] $_REQUEST["Civ"] $_REQUEST["Valider"] http://localhost/test.php?Nom=Jean&Civ=Mr&Valider=ok
A rch it e ct u re e t D é ve lo p p e m e n t W E B -P ie rr e .j e a n @ e m a .f r
Récupération du formulaire côté serveur
test.jsp
request.getParameter("Civ") request.getParameter("Nom") request.getParameter("Valider")
A rch it e ct u re e t D é ve lo p p e m e n t W E B -P ie rr e .j e a n @ e m a .f r IN TE R N ET
Scénario d’échange de données
Http Get Post Traitement des variables et des données (x)HTML Durée de vie du programme Traitement des variables et des données Traitement des variables et des données
A rch it e ct u re e t D é ve lo p p e m e n t W E B -P ie rr e .j e a n @ e m a .f r La session utilisateur
Le but d’une session est d’identifier un internaute et de le différencier des autres internautes
La différenciation peut se faire par: Un cookie de session, crypté ou non
Un champ caché ou non de session dont l’information est crypté ou non
Une authentification par le navigateur
Attention à la durée de vie de la session, au time-out de la session
Tentative d’utilisation d’une session mal fermée, rejouer une session et processus de double
authentification
A rch it e ct u re e t D é ve lo p p e m e n t W E B -P ie rr e .j e a n @ e m a .f r
Les information de la session utilisateur
Variables globales ou d’application
Variables de sessions Variables de sessions Variables de sessions Variable de sessions en JSP: session.setAttribute(variable,valeur); session.getAttribute( variable); Variable d’applications en JSP: getServletContext().setAttribute(var, val); getServletContext().getAttribute(var); Variable de sessions en PHP: session_start();$_SESSION[var] = val; Variable d’applications en PHP: define( 'PI' , 3.14159265 );
A rch it e ct u re e t D é ve lo p p e m e n t W E B -P ie rr e .j e a n @ e m a .f r
Technologies Web
Chapitre 3:Architecture de l’application web Architecture 3 tiers
Accès à la couche de persistance Css: Cascading Style Sheet
Framework Bootstrap Javascript
DOM: Document Object Model Web 2.0
Ajax
A rch it e ct u re e t D é ve lo p p e m e n t W E B -P ie rr e .j e a n @ e m a .f r IN TE R N ET
Architecture de l’application web
Http Get Post ODBC JDBC SQL Variables/Objets (x)HTML Durée de vie de la requête SQL LO C AL o u IN TR AN ET
A rch it e ct u re e t D é ve lo p p e m e n t W E B -P ie rr e .j e a n @ e m a .f r
Architecture 3 tiers
Architecture de base d'une application Web
Couche présentation de l'information, les vues utilisateurs:
xHTML, Javascript, Flash, ActiveX, PDF, Applet Java, Xml, CSS, svg, etc.
Couche métier, applicative, système d’information: ASP.NET, PHP, Java, CGI, Perl, Ruby, C#,
Python, etc.
Couche de persistance, base de données
A rch it e ct u re e t D é ve lo p p e m e n t W E B -P ie rr e .j e a n @ e m a .f r <?php $connect= mysql_connect("localhost", "userDB","passwordDB"); mysql_select_db(“Systeme_information"); if (! $connect ) die("Erreur de connection");
$resultat=mysql_query(“select * from client"); mysql_close($connect);
?>
Accès à la couche de persistance
IN
TE
R
N
A rch it e ct u re e t D é ve lo p p e m e n t W E B -P ie rr e .j e a n @ e m a .f r
CSS: Cascading Style Sheet 1/3
Évolution du langage HTML pour simplifier et améliorer le design de site Web
Plutôt que de mettre tous les titres de la page en gras, italique, alignés à gauche
Définir un style commun:
h1.titre1{font-weight: bold; font-style:italic; text-align:left; }
<h1 class="titre1">
Évolution du langage HTML pour simplifier et améliorer le design de site Web
Identifier un tag par son nom de tag, son id unique dans la page ou par une classe
Identifier un tag par des notions d’ordre, ensembliste ou de contrainte
A rch it e ct u re e t D é ve lo p p e m e n t W E B -P ie rr e .j e a n @ e m a .f r
CSS: Cascading Style Sheet 2/3
Fichier de style commun à un site Web et donc à plusieurs pages
<style type="text/css">
@import url(/styles/habillage.css); </style>
Extraire la présentation du contenue pour permettre d’accélérer les temps de chargement et de
complexifier les présentation
Css Zen garden: 1 fichier HTML pour plusieurs fichiers css
A rch it e ct u re e t D é ve lo p p e m e n t W E B -P ie rr e .j e a n @ e m a .f r
CSS: Cascading Style Sheet 3/3
<html><head>
<style type="text/css">
h1{font-size : 2em; margin : 0.67em 0;} .attention{ color:red; }
#intro{ font-style: italic; } h3.attention{ color: black; } </style>
<body>
<h1>Titre du site web</h1>
<p class="attention">Ce site est en construction</p> <p id="intro" class="attention"> L’introduction…</p> <h3 class="attention">le 6 janvier 2008</h3>
</body> </html>
A rch it e ct u re e t D é ve lo p p e m e n t W E B -P ie rr e .j e a n @ e m a .f r
Framework Bootstrap
Grille de présentation de 12 colonnes
<div class="form-group">
<div class="offset-2 col-sm-10"> <div class="checkbox"> <label> <input name=“remenberMe" type="checkbox"> Remember me </label> </div>
A rch it e ct u re e t D é ve lo p p e m e n t W E B -P ie rr e .j e a n @ e m a .f r
Javascript 1/2
Un langage embarqué dans la page HTML
Permet la manipulation et le contrôle des données dans le navigateur
Bibliothèque AngularJS, Jquery, Prototype, etc.
http/Ajax Get Post MVC Javascript
A rch it e ct u re e t D é ve lo p p e m e n t W E B -P ie rr e .j e a n @ e m a .f r
Javascript 2/2
Version de Javascript selon les navigateurs Une langage de référence
débuggeur,
programmation par prototypage, bibliothèques multi navigateur De plus en plus universel
Fonction anonyme en paramètre $ = rechercher dans le DOM
A rch it e ct u re e t D é ve lo p p e m e n t W E B -P ie rr e .j e a n @ e m a .f r
DOM: Document Object Model
Décomposition d’un document xhtml en zone et en éléments
<html><body>
<div id="zoneTitre">Le titre</div> <div id="zoneCentre">
<div id="zoneMenu">Le menu</div> </div>
$('div#nom').html( '<p>nouveau titre</p>' );
Utilisation de div et de span en conjonction du CSS pour l’affichage
div#nom{
float:left;
A rch it e ct u re e t D é ve lo p p e m e n t W E B -P ie rr e .j e a n @ e m a .f r
le Web 2.0
Le Web 2.0 a pour but de simplifier les interfaces
utilisateurs avec des fonctions notamment javascript avancées et le DOM en évitant l’effet rechargement de la page
L’utilisation appropriée des URL (Url rewriting) Les nuages de tags, cheminement
A rch it e ct u re e t D é ve lo p p e m e n t W E B -P ie rr e .j e a n @ e m a .f r
Ajax 1/2
Asynchronous Javascript et XmlEtape1: afficher la page html originelle
A rch it e ct u re e t D é ve lo p p e m e n t W E B -P ie rr e .j e a n @ e m a .f r
Ajax 2/2
$.ajax({url:"http://www.truc.com/getHorloge.php" ,success: function( result ){$("#horloge").html( result.find("now").innerText ); }
});
XML ou JSON
A rch it e ct u re e t D é ve lo p p e m e n t W E B -P ie rr e .j e a n @ e m a .f r
AngularJS
Partie Vue ng-app ng-controller ng-repeat ng-model {{ }} Partie Contrôleur Partie ModelA rch it e ct u re e t D é ve lo p p e m e n t W E B -P ie rr e .j e a n @ e m a .f r
Développement Web
Chapitre 4:Les technologies Java L’approche par Jsp
L’approche par Servlet
Rappel sur la base de données Automate à état
Le Design Pattern MVC La couche contrôleur La couche modèle La couche vue
La machine à états doit est lisible
A rch it e ct u re e t D é ve lo p p e m e n t W E B -P ie rr e .j e a n @ e m a .f r
Les technologies Java 1/2
Eclipse
Outil de développement ou IDE pour Java ou d’autres langages
Logiciel opensource complet pouvant comporter des extensions et des modules
Tomcat
Serveur Web prévu pour développer en Java
Permet d’exécuter des applications Web écrite en HTML, JSP, Servlet
A rch it e ct u re e t D é ve lo p p e m e n t W E B -P ie rr e .j e a n @ e m a .f r
Les technologies Java 2/2
Jsp
Document HTML comportant des parties de code java ou tags spécifiques
Une Jsp est transformé en Servlet par Tomcat Servlet
Servlet s’exécute sur le serveur Web Tomcat et restitue une page HTML/CSS/Javascript
Applet
Application qui s’exécute dans le navigateur de l’utilisateur
A rch it e ct u re e t D é ve lo p p e m e n t W E B -P ie rr e .j e a n @ e m a .f r
L’approche par Jsp
<html><head><title>ma première jsp</title></head> <body> <h1> Bonjour <%=request.getParameter("nom")%> </h1> </html>
A rch it e ct u re e t D é ve lo p p e m e n t W E B -P ie rr e .j e a n @ e m a .f r
L’approche par Servlet
import java.io.*;
import javax.servlet.*;
import javax.servlet.http.*;
public class HelloWorldExample extends HttpServlet { public void doGet(HttpServletRequest request,
HttpServletResponse response) throws IOException, ServletException{ response.setContentType("text/html");
PrintWriter out = response.getWriter(); out.println("<html><head>"); out.println("<title>première servlet</title></head>"); out.println("<body><h1>bonjour"); out.println( request.getParameter("nom")); out.println("</h1></body>"); out.println("</html>"); }
A rch it e ct u re e t D é ve lo p p e m e n t W E B -P ie rr e .j e a n @ e m a .f r
Rappel sur la base de données 1/2
Un Système de Gestion de Base de Données
(SGBD) permet le stockage de grosses quantités d'informations structurées
Extraction d'informations à partir de tables où sont structurées et stockées les données
Interrogation en SQL (Search and Querying Language) "proche" du langage naturel
Une table contient des données typées et
structurées en colonnes (les champs) et en lignes (les enregistrements)
Un ensemble de tables sont regroupées dans un "schéma" de base de données
A rch it e ct u re e t D é ve lo p p e m e n t W E B -P ie rr e .j e a n @ e m a .f r
Rappel sur la base de données 2/2
INSERT INTO Conducteur (Numero de Permis,Nom du Conducteur) VALUE('12RT1','Jean');
UPDATE Conducteur SET 'Nom Du
Conducteur'='Jean P.' WHERE "Nom Du Conducteur" = "Jean" AND "Numero de Permis"="12RT1";
SELECT 'Nom du Conducteur' FROM 'Conducteur' WHERE "Nom Du Conducteur" = "Jean" AND
"Numero de Permis"="12RT1";
DELETE 'Conducteur' WHERE "Nom Du Conducteur" = "Jean" AND "Numero de Permis"="12RT1";
A rch it e ct u re e t D é ve lo p p e m e n t W E B -P ie rr e .j e a n @ e m a .f r
Automates à état
vue=PageLogin.jsp action=DemandeLogin PageLogin.jsp vueAfficher=PageLogin.jsp 1/Servlet extrait les données 2/Invalidation par la couche métier 3/Appel de la JSP PageLogin.jspA rch it e ct u re e t D é ve lo p p e m e n t W E B -P ie rr e .j e a n @ e m a .f r
Le Design Pattern MVC
Un site dynamique doit respecter le paradigme Modèle-Vue-Controleur
Une forme d’extension de l'architecture 3 tiers (architecture physique)
Une architecture logique provenant d'une réflexion aboutie dans l'ingénierie logicielle
Pour faire simple, la division du programmes en morceaux chacun spécialisé dans un objectif
A rch it e ct u re e t D é ve lo p p e m e n t W E B -P ie rr e .j e a n @ e m a .f r
La couche contrôleur
Contrôle des échanges entre la couche Modèle et la couche Vue
Représentation sous formes de graphes d'états finis Validation des échanges et des transitions d’un état vers un nouvel état
Mis à mal par les évènements Ajax qui arrivent de manière asynchrone
A rch it e ct u re e t D é ve lo p p e m e n t W E B -P ie rr e .j e a n @ e m a .f r
La couche modèle
Appelé aussi partie Métier car en relation directe avec le métier des utilisateurs de l'application ( banque, assurance )
Notion par exemple d'objet Compte Banquaire, Sinitres, etc
Dans nos exemples inclus la base de données
Peut s'étendre à des applications spécifiques sur de très gros systèmes
Une représentation UML par diagramme de classe sert pour la conception de la partie modèle
Une application classique sans aucun interface mais avec des tests unitaires est souvent conçue pour
A rch it e ct u re e t D é ve lo p p e m e n t W E B -P ie rr e .j e a n @ e m a .f r
La couche vue
Partie graphique et intelligence graphique
Présentation de l'informations et interactions avec l'utilisateur de l'application
Contrôle de validité des informations rentrées Messages d'erreurs
Adaptable facilement en fonction des terminaux
La partie doit être pensée pour l’internationalisation des interfaces
A rch it e ct u re e t D é ve lo p p e m e n t W E B -P ie rr e .j e a n @ e m a .f r
La machine à états doit être lisible
String action = request.getParameter("action"); if ("ajouterTodo".equals(action)) {
String texte = request.getParameter("todo_texte"); Application.getInstance().addTodo(texte, false); vueAfficher = "liste_todos.jsp";
}
if ("effacerTodo".equals(action)) {
String idTodo = request.getParameter("todo_id"); Application.getInstance().deleteTodo( idTodo ); vueAfficher = "liste_todos.jsp";
A rch it e ct u re e t D é ve lo p p e m e n t W E B -P ie rr e .j e a n @ e m a .f r
Chaine de production d’application web
Phase d’analyse de la couche métier en UML
Génération du code avec annotation de la couche de persistance
Génération de la base de données à partir des annotation
Création des tests unitaires avant production du code spécifiques
Création du diagramme d’état pour l’enchainement des pages
Maquette de la charte graphique du site en Css Génération des interfaces graphiques simplifiés
