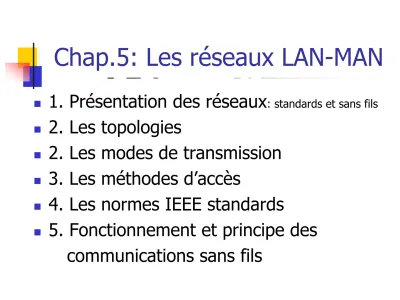

Chap.5: Les réseaux LAN-MAN
1. Présentation des réseaux
: standards et sans fils
2. Les topologies
2. Les modes de transmission
3. Les méthodes d’accès
4. Les normes IEEE standards
5. Fonctionnement et principe des
communications sans fils
Transmission par infra-rouge Transmission par ondes radio
Les topologies de réseaux sans fils
2. Les modes de transmission
Mode Baseband ou Bande de base TDM (MUX. Temporel)
Mode Broadband ou large bande FDM (MUX. Fréquentiel)
Les réseaux sans fil exploitent les 2 propriétés
ci-dessus pour les multiplexages FDMA, TDMA
et CDMA (voir diapos suivants)
Protocoles: réseaux sans fils
Réseau Analogique:
Signaux AMPS (Advanced Mobile Phone System) ou autres
Protocole: FDMA
Réseau Numérique:
Signaux GSM (Global System for Mobile Communication) ou autres
Protocoles: TDMA ou CDMA
3. Méthodes d’accès standards
CSMA/CD (Carrier Sense Multiple Access/Collision Detection)
généralement en câble coaxial en mode Baseband
10 Base 2 ou 10 Base 5 ou 10 Base F
un MAC qui sert pour les fonctions de TxD et RxD + détection d’erreurs+ contrôle d’accès
CONTRÔLE DU JETON:
(a) le jeton circule de DTE à DTE jusqu’à ce que le DTE en attente de transmission d’une trame le reçoit.
(b) Après l’envoi d’un trame le contrôle du jeton passe au DTE suivant
Token Ring : topologie anneau (voir diapo suivant)
Token Bus : topologie bus
Token-Ring: les différentes étapes
Token-Ring: Étapes 4 et 5
Token Ring
Token Bus
Méthodes d’accès: Sans fils
FDMA: 1 utilisateur/canal
TDMA: multiples usagers fonctionnent avec des tranches de temps cycliques
CDMA: technologie de spectre étendue (sans division du temps en tranches).
CDMA numérise le signal vocal et rajoute des codes.
Il y a plusieurs fréquences de communication mais chaque fréquence porteuse transporte plusieurs
paquets multiplexés et codés entre différents paires de nœuds (usagers)
4. Normes IEEE Standards
5. Fonctionnement et principe des communications sans fils
Division des zones en cellules
Allocation de fréquences/cellule
Notion de réutilisation de fréquences
Fonctionnement est sujet à 3 identificateurs
- ESN: Mobile Station’s Electronic Serial Number - SID: System Identification Number
- MIN: Mobile Station Identification Number
MTSO: Mobile Telephone Switching Office.
MSC : Mobile Switching Office
MTSO ou MSC
Handoff ?
Cell splitting: la réutilisation de fréquences
Réutilisation de fréquences: les réseaux 3/9
Réutilisation de fréquences: les réseaux 4/12
2.
Protocole WAP (Wireless Application Protocol)
