NEEP-02 NEEP-02-2

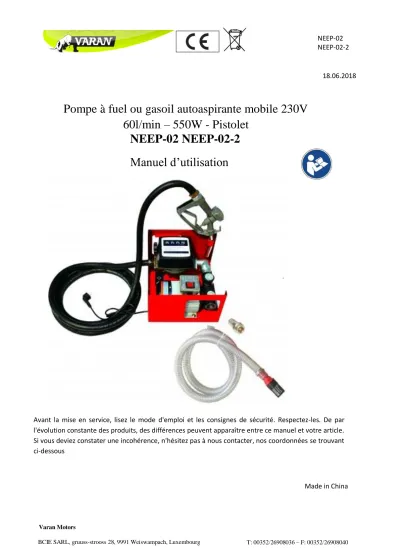

Pompe à fuel ou gasoil autoaspirante mobile 230V 60l/min – 550W - Pistolet
NEEP-02 NEEP-02-2 Manuel d’utilisation
Avant la mise en service, lisez le mode d'emploi et les consignes de sécurité. Respectez-les. De par l'évolution constante des produits, des différences peuvent apparaître entre ce manuel et votre article.
Si vous deviez constater une incohérence, n'hésitez pas à nous contacter, nos coordonnées se trouvant ci-dessous
18.06.2018
Made in China
Varan Motors
BCIE SARL, gruuss-strooss 28, 9991 Weiswampach, Luxembourg T: 00352/26908036 – F: 00352/26908040
NEEP-02 NEEP-02-2
Règlement concernant l'élimination des déchets DEEE (Déchets d'équipements électriques et électroniques) Tous les appareils électriques Varan concernés par le règlement relatif aux DEEE sont marqués du symbole de la poubelle barrée. Ce symbole indique que cet appareil ne doit pas être mis au rebut avec les ordures ménagères. Il devra être déposé dans un point de collecte d'appareils de ce type, aux parcs à conteneurs ou auprès de votre vendeur qui devra le reprendre et l'éliminer via la filière de recyclage adaptée. La société BCIE SARL est inscrite auprès du système de collecte de déchets Ecotrel sous référence ME0449 ainsi qu'auprès d'Ecobatterien sous référence M0152. Grâce à votre contribution à l'élimination correcte de ces articles participez à la protection de l'environnement et la santé de vos semblables. Le recyclage des matériaux permet de réduire la consommation de matières premières.
NEEP-02 NEEP-02-2
Varan Motors
BCIE SARL, gruuss-strooss 28, 9991 Weiswampach, Luxembourg T: 00352/26908036 – F: 00352/26908040
PRECAUTIONS DE SECURITE
Avertissement
•
L’utilisateur doit absolument respecter les règles de sécurité et doivent également respecter les indications fournies dans les chapitres suivants.•
Ne jamais toucher au moteur de la pompe lorsque celle-ci est en service.•
Avant d’utiliser la pompe, veillez à ce que le câble d’alimentation et tous les autres éléments sont en bonne condition de fonctionnement.•
Avant d’utiliser la pompe, assurez-vous de ne pas être pieds-nu, que vos mains ne sont pas mouillées et que vous n’êtes pas sur un terrain humide.•
La pompe est construite de telle manière à ce que toutes les pièces mobiles se trouvent dans une coque de protection. N’enlevez aucune des ces coques de protection lorsque la pompe est en fonctionnement et ce pour aucune raison.•
Il est très important de garder la prise d’alimentation de la pompe protégée de toute projection d’eau, de pluie et d’agents atmosphériques en général ainsi que de tout autre liquide.•
Ne pas utiliser pour pomper de l’essence ou de l’alcool.•
Ne pas utiliser dans des endroits dangereux•
Une mauvaise installation ou utilisation de ce produit peut entrainer de graves blessures ou même la mort•
Ne fumez pas à proximité de la pompe ou n’utilisez pas la pompe à proximité d’une flamme.•
N’utilisez pas ce produit pour le transfert de liquide dans un avion•
Ce produit n’est pas conçu pour être utilisé avec des liquides en relation avec la nourriture ou tout autre liquide contenant de l’eau.•
N’utilisez pas de fluides plus épais que le fuel diesel. Le moteur pourrait surchauffer.Instructions de sécurité
Pour vous assurer une utilisation efficace et sure, il est indispensable de suivre chacun des avertissements contenus dans ce manuel.
• Déconnectez l’alimentation de la pompe avant d’effectuer tout entretien sur celle-ci.
• A filtre diesel compatible devrait être utilisé en sortie pour vous assurer qu’aucune matière étrangère ne soit transférée au réservoir.
• Le réservoir ou le baril devrait être fixé au sol.
• La pompe ne doit jamais être en marche si personne ne se trouve à proximité pour superviser son bon fonctionnement.
NEEP-02 NEEP-02-2
Varan Motors
BCIE SARL, gruuss-strooss 28, 9991 Weiswampach, Luxembourg T: 00352/26908036 – F: 00352/26908040
DESCRIPTIF DU PRODUIT
Pompe à gasoil 230V autoaspirante avec tuyau et pistolet de pompage pour un service immédiat. La puissance du moteur est de 550W, la pompe atteint alors une vitesse de 2800t/min et un débit de 3600l/h max.
La pompe NEEP-02-2 est une pompe NEEP-02 disposant en plus d’un pistolet à blocage automatique.
DESCRIPTIF DES ELEMENTS
CARACTERISTIQUES TECHNIQUES
• Voltage : AC220V 50Hz
• Puissance : 550W
• Aspiration maximale : 5m
• Vitesse hors charge : 2800t/min
• Pression de refoulement max: 3.5bar (50psi)
• Pompe à palettes .
• Débit max: 19-76 l/min
• Longueur du tuyau d'aspiration: 2m
• Diamètre de la crépine d'aspiration 42mm.
• Afficheur: 4 chiffres sous-total - 8 chiffres pour le total
• Couleur: rouge et noir
• Poids: 17Kg
CONTENU
• Pistolet robuste (Acier) avec tuyau de 3.5m
• Pompe à fuel
• Compteur (2 indications: sur l'utilisation et total)
• Crépine d'aspiration
• 2 colliers de serrage
• 1 bobine de teflon
• 1 connecteur pour tuyau d'entrée
DESCRIPTIF DE MONTAGE DEBALLAGE
Si l’emballage semble endommagé, vérifiez le contenu pour vous assurer que la pompe n’a subit aucun dommage durant le transport.
Avertissement : Avant d’installer et d’utiliser la pompe, vérifiez l’autocollant d’identification pour vous assurer qu’elle correspond bien aux caractéristiques spécifiées lors de votre achat.
MANIPULATION ET TRANSPORT
Bien que sa taille et son poids réduits ne crée pas de problème particulier durant le transport, nous vous donnons les recommandations suivantes :
Ne déplacez jamais la pompe si celle-ci est branchée et ce, pour aucune raison. Débranchez-la avant toute manipulation.
Dévissez et retirez les tuyaux de pompage et de sortie. Dévissez les boulons et vis utilisés pour fixer la pompe.
Ne déplacez jamais la pompe en la tirant par le câble d’alimentation.
T: 00352/26908036 – F: 00352/26908040 Varan motors
BCIE SARL, gruuss-strooss 28, 9991 Weiswampach, Luxembourg
NEEP-02 NEEP-02-2
DESCRIPTIF D’UTILISATION
Connexion de l’alimentation électrique :
•
Installez un disjoncteur pour éviter toute surcharge de courant.•
Placez la pompe de manière stable et assurez-vous que la longueur des câbles d’alimentation et de pompage de fuel est suffisante pour assurez une bonne stabilité de l’installation.Démarrage
Après vous être assurés que tous les raccords des tubes sont bien étanches, que l’alimentation a été correctement branchée et que le pistolet est en position d’attente, la pompe peut être démarrée.
Après avoir introduit le tuyau de succion dans le réservoir et le pistolet dans le récipient à remplir, allumez la pompe et appuyez progressivement sur la gâchette du pistolet et commencez à transférer le diesel.
Avertissement
Il est strictement interdit de laisser la pompe sans surveillance lorsqu’elle est en fonctionnement pour éviter tout débordement du réservoir.
Ne jamais démarrer la pompe avant d’avoir introduit le tuyau de succion et d’approvisionnement.
Après avoir fermé le pistolet, éteignez la pompe aussi vite que possible.
Il est strictement interdit d’utiliser la pompe avec les mains mouillées, à pied nu ou en se tenant sur un terrain humide.
Avertissement
L’utilisation de batteries ayant la capacité adéquate mais n’étant pas assez chargées provoque un ralentissement de la pompe, réduit le débit et une succion insuffisante pouvant mener à un manque d’apport suffisant en diesel.
Assemblage et désassemblage
La pompe n’a pas d’accessoires séparés et par conséquent ne requiert pas d’assemblage. Le moteur ne peut être démonté uniquement par un technicien qualifié ou dans un centre agréé.
Risques techniques
Risques dû à une température environnante extrême.
Rappelez vous qu’une température extrêmement froide (-30°C) peut geler le diesel contenu à l’intérieur de la pompe et provoquer de sérieux dommages internes à la pompe.
Une température excessivement élevée (40°C) peut pr ovoquer la dilatation ou la déformation des pièces plastiques.
Nous recommandons de fixer la pompe dans un endroit ventilé protégé des rayons directs du soleil.
DESCRIPTIF D’ENTRETIEN
Les opérations de maintenance ne peuvent être effectuées qu’après avoir déconnecté l’alimentation. La pompe ne requiert pas d’entretien interne particulier et pour cette raison ne doit jamais être démontée. Il est important de garder les sections de succion et de fourniture propre et libre de tout encombrement.
T: 00352/26908036 – F: 00352/26908040 Varan motors
BCIE SARL, gruuss-strooss 28, 9991 Weiswampach, Luxembourg
NEEP-02 NEEP-02-2
PROBLEME SOLUTION
Problème Cause Solution
La pompe ne s’allume pas
Pas d’alimentation électrique Vérifiez les connexions
Turbine bouchée Démontez, vérifiez s’il y a des signes
de dommage ou de bouchon, réassemblez.
Dysfonctionnement moteur Contactez votre revendeur
Débit de la pompe réduit
Niveau du réservoir très bas Remplissez le réservoir
Valve de déviation bloquée Nettoyez et réassemblez
Filtre bouché Nettoyez le filtre
Entrée d’air dans le tuyau d’aspiration Assurez-vous que le tuyau
d’aspiration n’est pas endommagé
Vitesse de rotation de la pompe réduite Vérifiez et corrigez le voltage de la pompe
Fuite Vérifiez les connexions
Le tuyau d’aspiration est en contact avec le fond du réservoir
Relevez le tube dans le réservoir
Hauteur d’aspiration trop importante Abaissez le niveau de la pompe
DECLARATION DE CONFORMITE CE
NEEP-02 NEEP-02-2
EC DECLARATION OF CONFORMITY DECLARATION DE CONFORMITE CE
We / Nous: BCIE SARL Gruuss-Strooss 28 9991 Weiswampach Luxembourg
Declare under our sole responsibility that the products / Déclarons, sous notre seule responsabilité que les produits:
