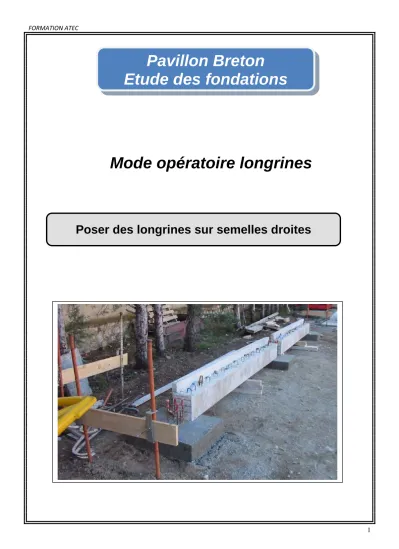

Mode opératoire longrines
Poser des longrines sur semelles droites
Pavillon Breton
Etude des fondations
POSE de LONGRINES sur SEMELLES DROITES
1. Généralités sur les longrines
Efforts subis par les longrines
Zone de déformations
Renfort d’aciers pour éviter cette déformation
Description de la longrine précontrainte préfabriquée
Anneau de levage Acier de reprise
Becquet servant de coffrage de rives
3
POSE de LONGRINES sur SEMELLES DROITES
2. Tracer l’emprise de la longrine sur la semelleTendre un cordeau sur la pointe des chaises
Plomber l’axe sur les semelles et tracer celui-ci sur chaque semelle
Tracer l’axe sur la largeur de la semelle
Tracer la largeur de la longrine sur chaque semelle
Tracer l’emprise de la longrine sur les semelles d’extrémités et la largeur du clavetage Semelle d’extrémité A
Semelle intermédiaire B
Semelle d’extrémité C
Pointe
A B C
Chaises Cordeau
20
20
30
25
POSE de LONGRINES sur SEMELLES DROITES
3. Vérifier le niveau du dessus des semelles et le reprendre éventuellement :
NIVEAU de CHANTIER
Lunette
Trépied
Mire
Rainure de visée Netteté de l’image ( visée )
Vis calante Oculaire Mouvement fin latéral
5
POSE de LONGRINES sur SEMELLES DROITES
3. Vérifier le niveau du dessus des semelles et le reprendre éventuellement (suite ) :
Poser des cales en contreplaqué Pour compenser les différences
De niveau des semelles
4. Elinguer et approcher la longrine ( guidance grutier )
POSE de LONGRINES sur SEMELLES DROITES
5. Poser la longrine sur les traits d’emprise tracés sur la semelle
Poser la deuxième longrine. Se servir éventuellement de la barre à mine pour affiner le réglage sur le tracé. Etayer les longrines dans leur axe
6. Mettre d’aplomb les extrémités des longrines
Positionner des coins en bois pour mettre d’aplomb la longrine Bastaing
Coins
Chevrons Longrine
7
POSE de LONGRINES sur SEMELLES DROITES
7. Mettre d’aplomb l’ensemble des longrinesTendre un cordeau, placer une chute de contreplaqué aux extrémités + une pointe
Mettre en place une chute de contreplaqué de même épaisseur pour régler l’alignement des longrines. L’intervalle entre le cordeau et le contreplaqué doit être égal à l’épaisseur d’une pointe.
8. Réaliser l’armature du clavetage
Acier de liaison : 2 HA 8
Frettage : 4 HA 6
Armature d’extrémités de longrine
POSE de LONGRINES sur SEMELLES DROITES
8. Réaliser l’armature du clavetage. ( suite )Acier de liaison : 2 HA 8
Acier de liaison : 2 HA 8
Frettage : 4 HA 6
9. Coffrer les clavetages
1
2
3 1. Chevrons
2. Panneaux 3. Traverses 4. Fond de moule 5. Liteaux
4 5
9 POSE de LONGRINES sur SEMELLES DROITES
1. Plomber et tracer l’axe sur les semelles par rapport au cordeau tendu sur les
chaises
2. Tracer l’axe de la largeur sur les semelles par rapport
3. Tracer l’emprise des longrines de 20 cm de largeur
4. Tracer la largeur du clavetage
Semelle A Semelle B Semelle C
5. Vérifier et niveler éventuellement le dessus des semelles
Niveler avec des cales en contreplaqué
A B C
Chaises Cordeau
20 30 25
POSE de LONGRINES sur SEMELLES DROITES.2.
6. Elinguer, approcher et poser les longrines : ( Guidance du grutier )
7. Mettre d’aplomb les longrines d’extrémités et aligner celle-ci :
Mettre d’aplomb à l’aide de coin
7. Etayer dans leur milieu les longrines :
11 POSE de LONGRINES sur SEMELLES DROITES.3.
8. Réaliser l’armature du clavetage des longrines :
Clavetages d’extrémités
Clavetage intermédiaire 9. Réaliser le coffrage du clavetage des longrines :
10. Décoffrer, ranger le coffrage et les serre-joints.
11. Démonter et ranger l’armature du clavetage 12. Stocker les longrines sur des chevrons
13. Remettre les cabochons de protections des armatures
2 HA 8
4 HA 6
4 HA 8
4 HA 6
Poser des longrines sur semelles en retour d’angle
Pavillon Breton Etude des fondations
Mode opératoire longrines
13
POSE de LONGRINES sur SEMELLES en RETOUR d’ANGLE
1.Tracer le retour d’angle2. Même démarche que pour la pose des longrines sur semelle droite
Tracer l’emprise des longrines sur les semelles Niveler le dessus des semelles
Elinguer les longrines Poser la longrine
20
POSE de LONGRINES sur SEMELLES en RETOUR d’ANGLE
2. Même démarche que pour la pose des longrines sur semelle droite ( suite )
Plomber les extrémités Réaliser l’armature du clavetage d’extrémité
Armature du clavetage d’angle
Coffrage du clavetage d’angle Coffrage du clavetage d’extrémités Acier de liaison : 2 HA 8
Acier de liaison : 2 HA 8
Acier de liaison : 2 HA 8 Frettage : 4 HA 6 LONGRINE
LONGRINE
15 POSE de LONGRINES sur SEMELLES en RETOUR d’ANGLE.
1. Même méthode que pour la pose des longrines sur semelle droite Tracer le retour d’angle avec la méthode 3.4.5
Clavetage de l’angle
Coffrage de l’angle
Acier de liaison : 2 HA 8 Acier de liaison : 2 HA 8
Acier de liaison : 2 HA 8 Frettage : 4 HA 6 LONGRINE
LONGRINE
