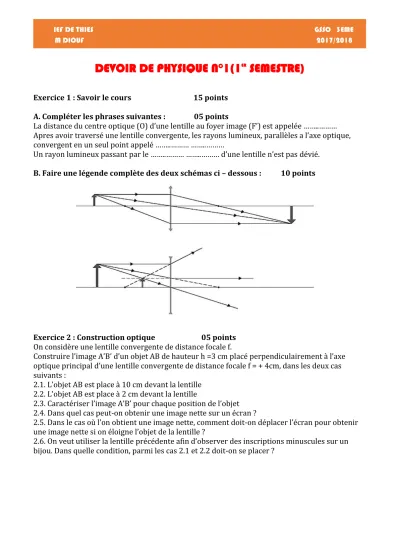

IEF DE THIES GSSO 3EME M DIOUF 2017/2018
DEVOIR DE PHYSIQUE N°1(1
ERSEMESTRE)
Exercice 1 : Savoir le cours 15 points A. Compléter les phrases suivantes : 05 points
La distance du centre optique (O) d’une lentille au foyer image (F’) est appelée ……..………
Apres avoir traversé une lentille convergente, les rayons lumineux, parallèles a l’axe optique, convergent en un seul point appelé ……..……… ……..………
Un rayon lumineux passant par le ……..……… ……..……… d’une lentille n’est pas dévié.
B. Faire une légende complète des deux schémas ci – dessous : 10 points
Exercice 2 : Construction optique 05 points On considère une lentille convergente de distance focale f.
Construire l’image A’B’ d’un objet AB de hauteur h =3 cm placé perpendiculairement à l’axe optique principal d’une lentille convergente de distance focale f = + 4cm, dans les deux cas suivants :
2.1. L’objet AB est place à 10 cm devant la lentille 2.2. L’objet AB est place à 2 cm devant la lentille
2.3. Caractériser l’image A’B’ pour chaque position de l’objet 2.4. Dans quel cas peut-on obtenir une image nette sur un écran ?
2.5. Dans le cas où l’on obtient une image nette, comment doit-on déplacer l’écran pour obtenir une image nette si on éloigne l’objet de la lentille ?
2.6. On veut utiliser la lentille précédente afin d’observer des inscriptions minuscules sur un bijou. Dans quelle condition, parmi les cas 2.1 et 2.2 doit-on se placer ?
