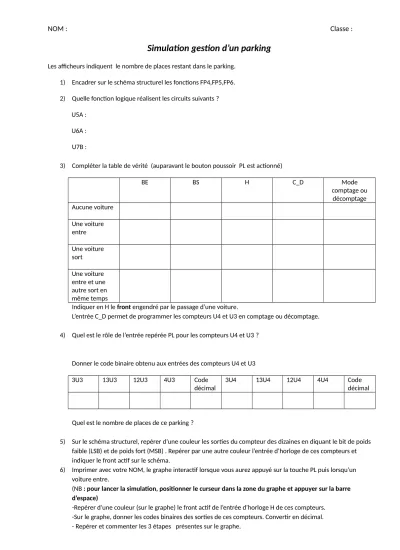

NOM : Classe :
Simulation gestion d’un parking
Les afficheurs indiquent le nombre de places restant dans le parking.
1) Encadrer sur le schéma structurel les fonctions FP4,FP5,FP6.
2) Quelle fonction logique réalisent les circuits suivants ? U5A :
U6A : U7B :
3) Compléter la table de vérité (auparavant le bouton poussoir PL est actionné)
BE BS H C_D Mode
comptage ou décomptage Aucune voiture
Une voiture entre Une voiture sort
Une voiture entre et une autre sort en même temps
Indiquer en H le front engendré par le passage d’une voiture.
L’entrée C_D permet de programmer les compteurs U4 et U3 en comptage ou décomptage.
4) Quel est le rôle de l’entrée repérée PL pour les compteurs U4 et U3 ?
Donner le code binaire obtenu aux entrées des compteurs U4 et U3
3U3 13U3 12U3 4U3 Code
décimal
3U4 13U4 12U4 4U4 Code
décimal
Quel est le nombre de places de ce parking ?
5) Sur le schéma structurel, repérer d’une couleur les sorties du compteur des dizaines en diquant le bit de poids faible (LSB) et de poids fort (MSB) . Repérer par une autre couleur l’entrée d’horloge de ces compteurs et indiquer le front actif sur le schéma.
6) Imprimer avec votre NOM, le graphe interactif lorsque vous aurez appuyé sur la touche PL puis lorsqu’un voiture entre.
(NB : pour lancer la simulation, positionner le curseur dans la zone du graphe et appuyer sur la barre d’espace)
-Repérer d’une couleur (sur le graphe) le front actif de l’entrée d’horloge H de ces compteurs.
-Sur le graphe, donner les codes binaires des sorties de ces compteurs. Convertir en décimal.
- Repérer et commenter les 3 étapes présentes sur le graphe.
