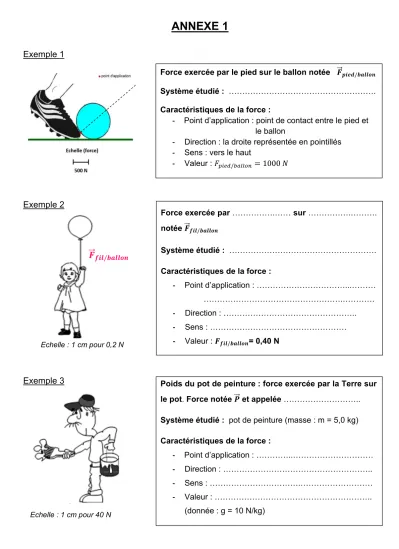

ANNEXE 1

(1)

ANNEXE 1

Exemple 1

Exemple 2

Exemple 3

Force exercée par le pied sur le ballon notée 𝑭""⃗_{𝒑𝒊𝒆𝒅/𝒃𝒂𝒍𝒍𝒐𝒏}

Système étudié : ………. Caractéristiques de la force :

- Point d’application : point de contact entre le pied et

le ballon

- Direction : la droite représentée en pointillés - Sens : vers le haut

- Valeur : 𝐹/012/345567 = 1000 𝑁

𝑭

""⃗

_{𝒇𝒊𝒍/𝒃𝒂𝒍𝒍𝒐𝒏}

Echelle : 1 cm pour 0,2 N

Force exercée par ……….…… sur ……….………. notée 𝑭""⃗_{𝒇𝒊𝒍/𝒃𝒂𝒍𝒍𝒐𝒏} Système étudié : ………. Caractéristiques de la force : - Point d’application : ………...……… ……….………… - Direction : ……….. - Sens : ……… - Valeur : 𝑭𝒇𝒊𝒍/𝒃𝒂𝒍𝒍𝒐𝒏= 0,40 N

Poids du pot de peinture : force exercée par la Terre sur le pot. Force notée 𝑷""⃗ et appelée ………..

Système étudié : pot de peinture (masse : m = 5,0 kg) Caractéristiques de la force : - Point d’application : …………..……… - Direction : ……….. - Sens : ……….……… - Valeur : ……….. (donnée : g = 10 N/kg) Echelle : 1 cm pour 40 N

(2)

𝑭

""⃗

_{é𝒍é𝒑𝒉𝒂𝒏𝒕/â𝒏𝒆} Echelle : 1 cm pour 100 N Echelle : 1 cm pour 100 N Exemple 4 Exemple 5 Exemple 6

Force exercée par ……….…… sur ……….. notée ……… Système étudié : ………..……. Caractéristiques de la force : - Point d’application : ………...……… ………. - Direction : ……….……….. - Sens : ……….……… - Valeur : …..…….……….…………..

Force exercée par le support sur le ballon notée

……… et appelée ……… Système étudié : ……… Caractéristiques de la force : - Point d’application : ………..……… ………..……..… - Direction : ……….….. - Sens : ……….. - Valeur : ……… = 800 𝑁

Force exercée par l’âne sur l’éléphant notée ……… Système étudié : ………. Caractéristiques de la force :

- Point d’application : point de contact entre l’âne et

l’éléphant

- Direction : ……….. - Sens : ……….……… - Valeur : ………..
